Megjegyzés: A vezetőoldali légzsák áramgyűjtőjét a beszerelés során középső helyzetbe kell helyezni. Az áramgyűjtő helytelen beszerelése az alkatrész károsodását és a passzív biztonsági rendszer működésének károsodását okozhatja.
Vigyázat: Ha a kormányoszlop kábelköteg kettős hevederrel van rögzítve, a hevedertartót a beszerelés során ki kell cserélni.

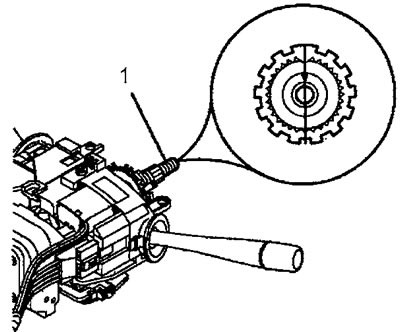

1. Az áramgyűjtő középső helyzetének beállítása előtt:
- állítsa az első kerekeket egyenes helyzetbe;
- rögzítse a kormánytengely széles bordáját (1) a 12 óra állásban.
- fordítsa a gyújtáskulcsot LOCK állásba.

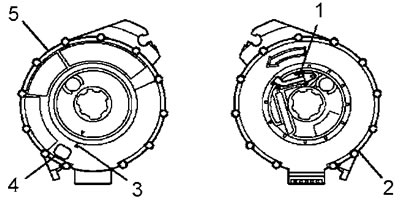

2. Ha van egy központosító ablak (4) az áramgyűjtő (5) elülső részén, és szervizzár (1) van felszerelve a hátsó oldalra (2), hajtsa végre a következő lépéseket:
- a) Tartsa az áramgyűjtőt az elülső oldalával felfelé.
- b) Nyomja meg a szervizzárat, és forgassa el az áramgyűjtő agyát az óramutató járásával megegyező irányba ütközésig.
- c) Lassan forgassa az agyat az ellenkező irányba, amíg a központosító ablakban meg nem jelenik egy sárga mező két nyíllal (3).
- d) Oldja ki a szervizzárat. Most az áramgyűjtő a központi pozícióban van.
- d) Szerelje fel az áramgyűjtőt a kormánytengelyre.

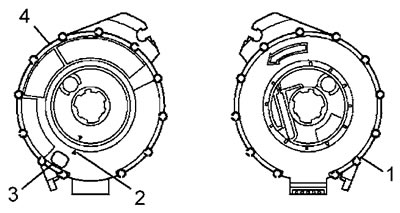

3. Ha van egy központosító ablak (3) az áramgyűjtő (4) elülső részén, és nincs szervizzár a hátsó oldalon (1), hajtsa végre a következő lépéseket:
- a) Tartsa az áramgyűjtőt az elülső oldalával felfelé.
- b) Forgassa el az áramgyűjtő agyát az óramutató járásával megegyező irányba ütközésig.
- c) Lassan forgassa az agyat az ellenkező irányba, amíg a központosító ablakban meg nem jelenik egy sárga mező két nyíllal (2). Most az áramgyűjtő a központi pozícióban van.
- d) Az áramgyűjtőt középső helyzetben tartva szerelje fel a kormánytengelyre.

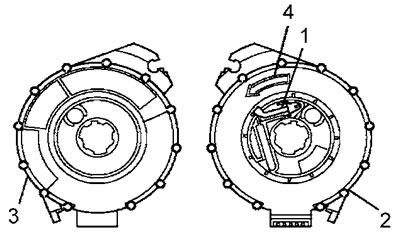

4. Ha az áramgyűjtő (3) elülső részén nincs központosító ablak, és a hátoldalon (2) szervizzár (1) van felszerelve, hajtsa végre a következő lépéseket:
- a) Tartsa az áramgyűjtőt képpel lefelé.
- b) Nyomja meg a szervizzárat és forgassa el az áramgyűjtő agyat a nyíl (4) irányába ütközésig.
- c) Miközben tartja a szervizzárat, lassan fordítsa el az agyat az ellenkező irányba 2,5 fordulattal.
- d) Oldja ki a szervizzárat. Most az áramgyűjtő a központi pozícióban van.
- d) Szerelje fel az áramgyűjtőt a kormánytengelyre.

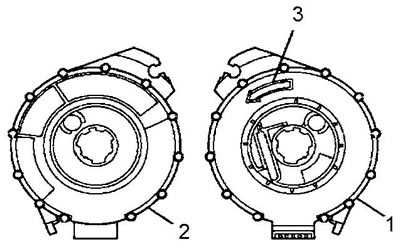

5. Ha az áramgyűjtőn (2) nincs sem központosító ablak, sem szervizzár, hajtsa végre a következő lépéseket:
- a) Tartsa az áramgyűjtőt képpel lefelé.
- b) Forgassa el az áramgyűjtő agyat a nyíl (3) irányába ütközésig.
- c) Lassan forgassa vissza az agyat 2,5 fordulattal. Most az áramgyűjtő a központi pozícióban van.
- d) Az áramgyűjtőt középső helyzetben tartva szerelje fel a kormánytengelyre.
