Kontrola prídavných diód generátora (Chevrolet Niva 1)

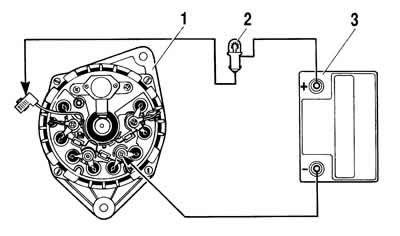

Skrat prídavných diód je možné skontrolovať bez demontáže a demontáže generátora pomocou schémy znázornenej na kresba 7-10. Rovnako ako pri kontrole diód usmerňovacieho bloku je potrebné odpojiť vodiče od batérie a generátora, odstrániť ochranný kryt generátora a odpojiť vodič od svorky "D+" regulátora napätia.



"Plus" batérie cez lampu (1-3W, 12V) pripojte na svorku "D" generátora a "mínus" na jednu z fázových svoriek vinutia statora.

Ak sa kontrolka rozsvieti, potom došlo ku skratu v jednej z prídavných diód. Jediný spôsob, ako nájsť poškodenú diódu, je odstrániť blok usmerňovača a skontrolovať každú diódu samostatne.

Prerušenie prídavných diód sa dá zistiť osciloskopom podľa skreslenia krivky napätia na zástrčke "D", ako aj podľa nízkeho napätia (pod 14 V) na zástrčke "D" pri priemernej frekvencii otáčania rotora generátora.
