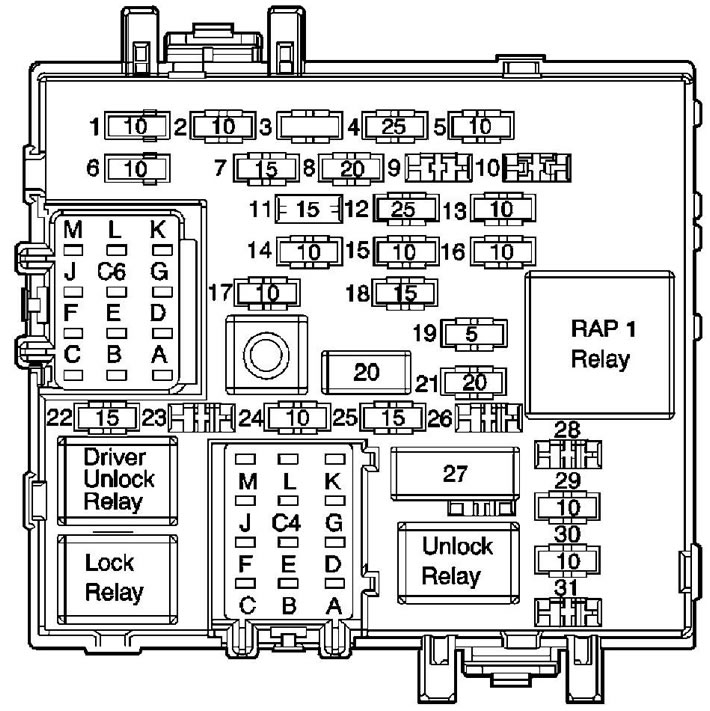

Umiestnenie poistiek (montážny blok pod prístrojovú dosku)
| Poistka | № | Aktuálne, A | Účel |
| HVAC 1 | 1 | 10 | Elektronická riadiaca jednotka klimatizácie, elektrický pohon pre zmenu klapky smeru prúdenia vzduchu |
| IGN 3 | 2 | 10 | Blok nastavenia sedadla, spínač vyhrievania pravého a ľavého sedadla |
| BRAKE | 3 | 10 | Elektronická riadiaca jednotka ABS |
| HTR A/C | 4 | 25 | Motor ventilátora ohrievača |
| IGN 0 | 5 | 10 | Prístrojová doska, elektronická riadiaca jednotka hnacieho ústrojenstva |
| CRUISE | 6 | 10 | Elektronická riadiaca jednotka systému tempomatu, spínač systému tempomatu, združený prístroj, elektronická riadiaca jednotka pre elektrické zariadenia |
| 4WD | 7 | 15 | Elektronická riadiaca jednotka 4WD, Elektronická riadiaca jednotka hnacieho ústrojenstva |
| TURN | 8 | 20 | Poistky LT TURN a RT TURN |
| WS WIPER | 12 | 25 | Elektrické stierače čelného skla, elektrické čerpadlo ostrekovačov |
| SEO IGN | 13 | 10 | Systém riadenia výšky jazdy |
| ILLUM | 14 | 10 | Osvetlenie prístrojovej dosky, osvetlenie spínacieho panela |
| IGN 1 | 15 | 10 | Elektronická riadiaca jednotka elektrických zariadení, združený prístroj, jednotka automatického stmavovania spätného zrkadla |
| SEO ACCY | 16 | 10 | Systém riadenia výšky jazdy |
| CRANK | 17 | 10 | Štartovacie relé |
| AIR BAG | 18 | 15 | Elektronická riadiaca jednotka systému pasívnej bezpečnosti a senzor nárazu |
| MIR/LOCK | 19 | 3 | Elektrické bočné zrkadlá, spínač elektrického nastavovania sedadiel, elektrické relé zamykania dverí |
| SEATS(CB) | 20 | 25 | Elektrické sedadlá |
| DR LOCKS | 21 | 20 | Elektrické pohony zámkov dverí |
| LOCK | 22 | 15 | Elektrické pohony zámkov dverí |
| INT PK | 24 | 10 | Relé bočného svetla (modely s bočným spínačom svetiel) |
| UNLOCK | 25 | 15 | Elektrické pohony zámkov dverí |
| PWR WDO | 27 | 25 | Elektrické zdvíhače okien |
Umiestnenie poistiek (montážny blok pod prístrojovú dosku)

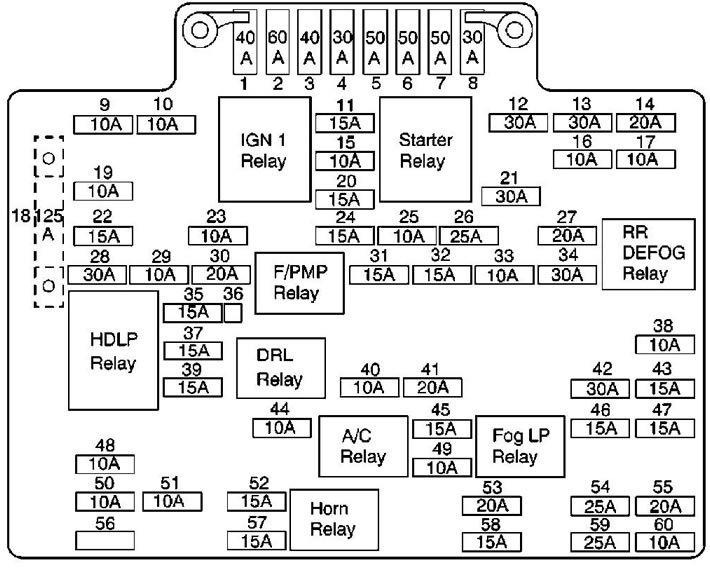

Umiestnenie konektorov (montážny blok v motorovom priestore)
| Poistka | № | Aktuálne, A | Účel |
| RDO 1 | 29 | 10 | Rádio |
| UNLOCK JMPR | - | 30 | Relé pohonu elektrického zámku dverí (modely bez diaľkového centrálneho zamykania) |
| STUD 1 | 1 | 40 | Kabeláž prívesu, čerpadlo na automatickú reguláciu výšky |
| ABS | 2 | 60 | Elektromotor čerpadla ABS |
| IGN A | 3 | 40 | Štartovacie relé, poistky "IGN 1", "TURN" a "SEO IGN" |
| AIR | 4 | 30 | Elektrické čerpadlo systému prívodu vzduchu do sania |
| RAP | 5 | 50 | Relé systému RAP, poistky "MIR/LOCK", "DR LOCKS" a "SEATS (CB)" |
| IGN B | 6 | 50 | Relé systému RAP, poistky "WPR" a "SEO" |
| RAP 2 | 7 | 50 | Spínač elektrického ovládania okna na predných pravých dverách, spínač elektrického ovládania okna na zadných pravých dverách, elektrické strešné okno |
| STUD 2 | 8 | 30 | Elektroinštalácia, rozvody prívesu |
| TRL R TRN | 9 | 10 | Smerové svetlá prívesu a brzdové svetlá |
| TRL LTRN | 10 | 10 | Ukazovatele smeru prívesu |
| INJ B | 11 | 15 | Vstrekovače #2, #6 a #8, zapaľovacie cievky |
| PARK LP | 12 | 30 | Relé obrysových svetiel, obrysové svetlá |
| FRN HVAC | 13 | 30 | Motor ventilátora ohrievača |
| STOP LPS | 14 | 20 | Poistky "VEH STOP" a "CHMSL", brzdové svetlá a smerovky prívesu |
| ECM 1 | 15 | 10 | Elektronická riadiaca jednotka hnacieho ústrojenstva |
| CHMSL | 16 | 10 | Prídavné brzdové svetlo |
| VEH STOP | 17 | 10 | Brzdové svetlá |
| TRL B/U | 19 | 10 | Cúvacie svetlá prívesu |
| INJ A | 20 | 15 | Vstrekovače #1, #3, #5 a #7, zapaľovacie cievky, modul žeraviacej sviečky, ohrievač paliva, snímač vody v palivovom filtri, regulačný ventil EGR |
| RR HVAC | 21 | 30 | Relé ventilátora zadného kúrenia |
| VEH B/U | 22 | 15 | Cúvacie svetlá |
| ENG 1 | 23 | 10 | Snímač prietoku vzduchu, snímač polohy vačkového hriadeľa, snímač polohy kľukového hriadeľa, elektromagnetický ventil systému rekuperácie palivových pár, elektromagnetický ventil systému rekuperácie palivových pár (vetranie) |
| ETC | 24 | 15 | Elektrický ovládač škrtiacej klapky |
| IGN E | 25 | 10 | Relé elektromagnetickej spojky kompresora, relé denného svietenia, relé odmrazovania zadného skla, relé čerpadla nasávania vzduchu |
| B/U LP | 26 | 25 | Cúvacie svetlá |
| ATS | 27 | 20 | Elektronická riadiaca jednotka 4WD, riadiaci pohon rozdeľovacej prevodovky |
| RTD | 28 | 30 | Automatický systém riadenia výšky tela |
| RR PRK | 29 | 10 | Zadné pravé bočné svetlá |
| ECM B | 30 | 20 | Relé palivového čerpadla, elektronická riadiaca jednotka pre elektrické zariadenia |
| 02 A | 31 | 15 | Vyhrievané kyslíkové senzory |
| 02 B | 32 | 15 | Vyhrievané kyslíkové senzory |
| LR PRK | 33 | 10 | Zadné ľavé bočné svetlá |
| RR DEFOG | 34 | 30 | Rozmrazovač zadného okna |
| TRL PRK | 35 | 15 | Rozmery prívesu |
| PRIME | 36 | - | Palivové čerpadlo |
| RT HDLP | 37 | 15 | Pravý svetlomet (diaľkové a stretávacie svetlo) |
| HTD MIR | 38 | 10 | Vyhrievanie bočných zrkadiel |
| LT HDLP | 39 | 15 | Ľavý svetlomet (diaľkové a stretávacie svetlo) |
| A/C | 40 | 10 | Elektromagnetická spojka kompresora |
| AUX PWR | 41 | 20 | Zásuvka na pripojenie prídavných zariadení |
| SEO 2 | 42 | 30 | Signálne svetlá, relé signálnych svetiel |
| SEO 1 | 43 | 15 | Spínač signálnych svetiel, obvod mobilného telefónu |
| DRL | 44 | 10 | Systém denného osvetlenia |
| FOG LPS | 45 | 15 | Hmlové svetlá |
| RADIO | 46 | 15 | Rádio a prístrojová doska |
| CIGAR | 47 | 15 | Zapaľovač cigariet, diagnostický konektor |
| RTTURN | 48 | 10 | Pravé smerovky |
| ATSLC | 49 | 10 | Solenoidový ventil zámku voliča |
| LT TURN | 50 | 10 | Ľavé smerovky |
| FR PRK | 51 | 10 | Predné rozmery |
| W/W | 52 | 15 | Elektrické čerpadlo ostrekovača čelného skla |
| IGN C | 53 | 20 | Spínač zapaľovania, poistka "IGN 0" |
| RDO AMP | 54 | 25 | Zosilňovač audio systému |
| HAZ LP | 55 | 20 | Poplachový systém |
| EXP LPS | 56 | 10 | Nepoužíva sa |
| HORN | 57 | 15 | Klaksón, klaksón relé |
| CTSY LP | 58 | 15 | Relé svetla opierky nôh |
| RR WPR | 59 | 25 | Motorček stierača zadného skla, čerpadlo ostrekovača zadného okna |
| TBC | 60 | 10 | Elektronická riadiaca jednotka pre elektrické zariadenia |
Umiestnenie poistiek (montážny blok v motorovom priestore)
Umiestnenie poistiek (montážny blok pod prístrojovú dosku) (modely vyrábané od roku 2003.)
| Poistka/relé | Aktuálne, A | Účel |
| RR WPR | 15 | Spínač stierača a ostrekovača zadného okna |
| SEO ACCY | 10 | Systém riadenia výšky jazdy |
| WS WPR | 25 | Motorček stierača čelného skla |
| TBC ACCY | 10 | Elektronická riadiaca jednotka pre elektrické zariadenia |
| IGN 3 | 10 | Komponenty klimatizácie, komponenty ovládania svetlej výšky |
| 4WD | 15 | Pohon prednej nápravy, prepínač režimu prevodovky |
| HTR/AC | 30 | Elektronická riadiaca jednotka pre klimatizáciu a kúrenie |
| LOCK (relé) | - | Elektrické pohony zámkov dverí |
| HVAC 1 | 10 | Elektronická riadiaca jednotka klimatizácie a kúrenia, elektrické pohony klimatizačného systému |
| L DVERE 12 SMEROV - ČIERNA (konektor) | ||
| CRUISE | 10 | Spínač tempomatu, snímač polohy volantu |
| ODOMKNÚŤ (relé) | - | Elektrické pohony zámkov dverí |
| RR FOG LP (štafeta) | - | Zadné svetlo do hmly |
| BRAKE | 10 | Spínač brzdových svetiel, elektronická riadiaca jednotka bŕzd, spínač kontroly trakcie |
| ODOMKNUTIE VODIČA (relé) | Nepoužíva sa | |
| PDM | 10 | Elektrická riadiaca jednotka vo dverách spolujazdca |
| IGN 0 | 10 | Snímač prítomnosti kľúča v spínači zapaľovania, komponenty automatickej prevodovky, elektronická riadiaca jednotka hnacieho ústrojenstva |
| TVS IGN 0 | 10 | Elektronická riadiaca jednotka hnacieho ústrojenstva |
| VEH CHMSL | 10 | Prídavné brzdové svetlo |
| LT TRLR ST/TRN | 10 | Zapojenie prívesu |
| LT TRN | 10 | Ľavé smerovky, ľavé parkovacie svetlá, elektrická riadiaca jednotka dverí vodiča, združený prístroj |
| VEH STOP | 15 | Zadné svetlá, brzdové svetlá a smerovky, elektrický plyn |
| BODY 12 WAY-BROWN | ||
| RT TRLR ST/TRN | 10 | Zapojenie prívesu |
| RT TRN | 10 | Pravé smerové svetlá, pravé parkovacie svetlá, elektrická riadiaca jednotka vo dverách spolujazdca, združený prístroj |
| DDM | 15 | Riadiaca jednotka elektrického zariadenia vo dverách vodiča |
| AUX PWR 2 | 20 | Zásuvka na pripojenie prídavných zariadení |
| LOCKS | 20 | LOCK (relé) a UNLOCK (relé) |
| ECC | 10 | Komponenty klimatizačného systému |
| TVS 2C | 15 | Elektronická riadiaca jednotka pre elektrické zariadenia |
| FLASH | 25 | Relé smerových svetiel |
| CB LT DOORS | 25 | Ovládacie spínače zdvíhania okien, elektrická riadiaca jednotka vo dverách vodiča |
| TBC 2B | 15 | Elektronická riadiaca jednotka pre elektrické zariadenia |
| TVS 2A | 15 | Elektronická riadiaca jednotka pre elektrické zariadenia |
Umiestnenie poistiek (montážny blok pod prístrojovú dosku) (modely vyrábané od roku 2003.)

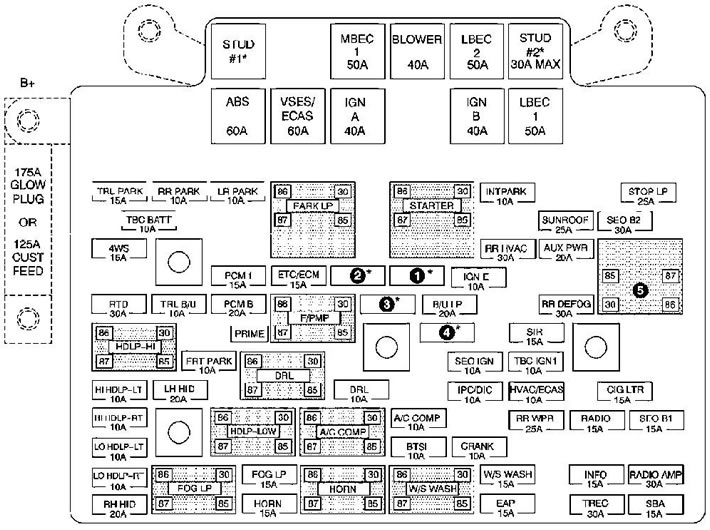

Umiestnenie poistiek (montážny blok v motorovom priestore) (modely vyrábané od roku 2003.)
| Poistka/relé | Aktuálne, A | Účel |
| STUD#1 | 40 | Kabeláž prívesu, čerpadlo na automatickú reguláciu výšky |
| MVES 1 | 50 | Poistky "SÍDLO CB" a "RT DVERE CB" |
| BLOWER | 40 | Motor ventilátora ohrievača |
| LBEC2 | 50 | Poistky "LOCKS", "DDM", "PDM", "ESS" a "AUX PWR 2" |
| STUD #2 | 30 | Zapojenie prívesu |
| ABS | 60 | Elektronická riadiaca jednotka bŕzd |
| VSES/ECAS | 60 | Elektronická riadiaca jednotka bŕzd |
| IGN A | 40 | Spínač zapaľovania RUN, START, RUN/START/ACCY |
| IGN B | 40 | Spínač zapaľovania RUN/ACC, RUN/START |
| LBEC 1 | 50 | Poistky "FLASH", "TVS 2A", "TVS 2V", "TVS 2S" a "LT DOORS" |
| TRL PARK | 15 | Kabeláž prívesu (rozmery) |
| RR PARK | 10 | Zadné pravé bočné svetlo |
| LR PARK | 10 | Zadné ľavé bočné svetlo |
| PARK LP (štafeta) | Poistky "TRLR PARK", "LR PARK", "RR PARK", "FRT PARK" a "INT PARK", DRL (štafeta) | |
| ŠTARTÉR (relé) | - | Štartér |
| INTPARK | 10 | ID Lamp |
| STOP LP | 25 | Spínač brzdových svetiel |
| TBC BATT | 10 | Riadiaca jednotka elektrického zariadenia karosérie |
| SUNROOF | 15 | Relé elektrického pohonu strešného okna |
| SEO B2 | 30 | Relé signálneho svetla |
| 4WS | 15 | Solenoidový ventil systému rekuperácie palivových pár (vetranie) |
| RR HVAC | 30 | Komponenty klimatizačného systému |
| AUX PWR | 20 | Zásuvka na pripojenie prídavných zariadení |
| IGN 1 (relé) | Poistky "SBA", "ETS/ESM", "RSM 1", "INJ 1", "INJ 2" | |
| RSM 1 | 15 | Elektronická riadiaca jednotka pohonnej jednotky, snímač prietoku vzduchu, solenoidový ventil systému rekuperácie palivových pár, snímač zloženia zmesi, riadiace relé palivového čerpadla (dodatočné) |
| ETS/ESM | 15 | Elektrický ovládač škrtiacej klapky |
| INJ 1 | 15 | Vstrekovače (nepárne), zapaľovacie cievky (nepárne) |
| INJ 2 | 15 | Vstrekovače (párne), zapaľovacie cievky (párne) |
| IGN E | 10 | A/C COMP (relé), snímač polohy voliča automatickej prevodovky, kombinovaný spínač, komponenty ovládania sklonu svetlometov |
| RTD | 30 | Automatické čerpadlo systému riadenia svetlej výšky, jednotka riadenia svetlej výšky |
| TRL B/U | 10 | Elektronická riadiaca jednotka pre elektrické zariadenia, rozvody prívesu, bzučiak pre spätný chod |
| RSM V | 20 | Elektronická riadiaca jednotka pre elektrické zariadenia |
| PRIME F/PMP (relé) | — | Palivové čerpadlo |
| O2A | 15 | Vyhrievaný kyslíkový senzor (pred katalyzátorom) |
| B/U LP | 20 | Snímač polohy voliča automatickej prevodovky |
| RR DEFOG | 30 | DEFOG (relé) |
| HDLP-HI (relé) | - | Poistky "HI HDLP-LT", "HI HDLR-RT" |
| O2B | 15 | Vyhrievaný kyslíkový senzor (za katalyzátorom) |
| SIR | 15 | Elektronická riadiaca jednotka pre pasívny bezpečnostný systém a senzor nárazu, pamäťová jednotka pre nastavenie sedadla predného spolujazdca, systém automatického stmievania spätného zrkadla |
| FRT PARK | 10 | Predné obrysové svetlá a smerovky, parkovacie svetlá |
| DRL (relé) | - | Poistka "DRL" |
| SEO IGN | 10 | DEFOG (relé), združený prístroj, riadiaca jednotka parkovacieho systému |
| TBCIGN | 10 | Elektronická riadiaca jednotka pre elektrické zariadenia |
| HI HDLP-LT | 10 | Ľavý svetlomet (diaľkové svetlo) |
| LH HID | 20 | Ľavý svetlomet s plynovou výbojkou |
| DRL | 10 | Relé systému denného osvetlenia, Svetlá systému denného osvetlenia |
| IPC/DIC | 10 | Prístrojová doska |
| HVAC/ECAS | 10 | Elektronická riadiaca jednotka pre klimatizáciu a kúrenie |
| CIG LTR | 15 | Zapaľovač cigariet, diagnostický konektor |
| HI HDLR-RT | 10 | Pravý svetlomet (diaľkové svetlo) |
| HDLP-LOW (relé) | Poistka "LO HDPR-LT" | |
| A/C COMP (relé) | — | Elektromagnetická spojka kompresora |
| A/C COMP | 10 | A/C COMP (relé) |
| RR WPR | 25 | Motorček stierača zadného okna |
| RADIO | 15 | Komponenty audio systému |
| SEO B1 | 15 | Prístrojový panel, relé hmlových svetiel, spínací panel strešnej konzoly, spínač smerových svetiel |
| LO HDPR-LT | 10 | Ľavý svetlomet (stretávacie svetlo) |
| BTSI | 10 | Spínač brzdových svetiel |
| CRANK | 10 | Elektronická riadiaca jednotka hnacieho ústrojenstva |
| LO HDLP-RT | 10 | Pravý svetlomet (stretávacie svetlo) |
| FOG LP (štafeta) | - | Poistka "FOG LP" |
| FOG LP | 15 | Relé hmlových svetiel |
| HORN (relé) | - | Poistka "HORN" |
| W/S WASH (RELAY) | - | Poistka "W/S WASH" |
| W/S WASH | 15 | Relé ostrekovačov čelného skla |
| INFO | 15 | Zábavný systém pre zadné sedadlá, CD prehrávač |
| RADIO AMP | 30 | Zosilňovač audio systému |
| RH HID | 20 | Pravý výbojkový svetlomet |
| HORN | 15 | Zvukový signál |
| EAP | 15 | Elektrický pohon na nastavenie pedálovej zostavy |
| TREC | 30 | Riadiaci pohon prevodovky, riadiaca jednotka prevodovky |
| SBA | 15 | Motor čerpadla posilňovača bŕzd |
Umiestnenie poistiek (montážny blok v motorovom priestore) (modely vyrábané od roku 2003.)
Text článku bol získaný z webovej stránky «chevyman»
