Особенности конструкции механической коробки

            0

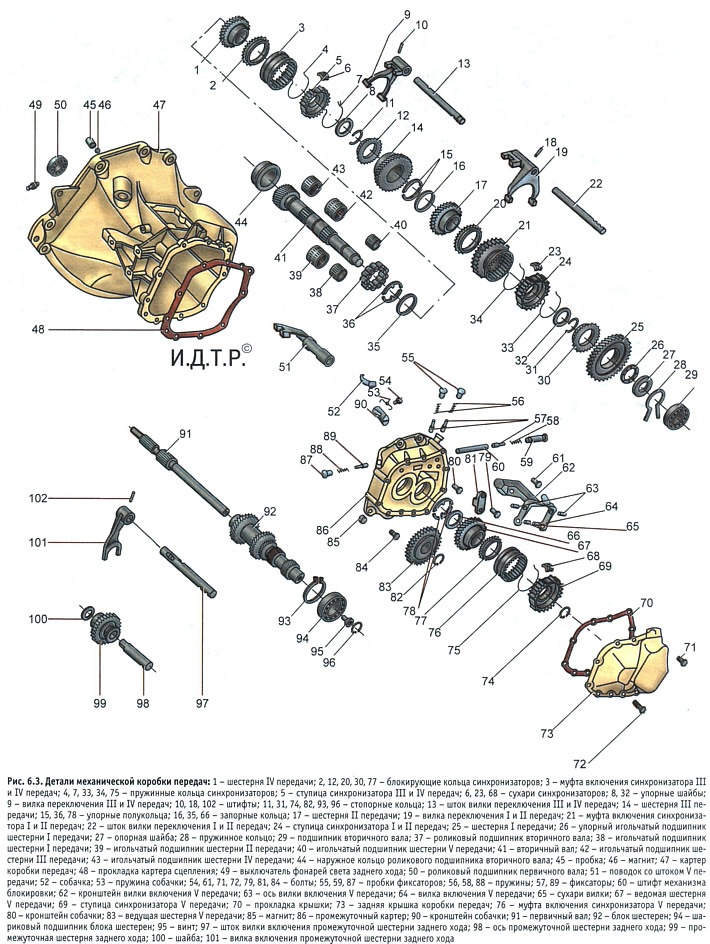

На автомобили устанавливают пятиступенчатую механическую коробку передач мод. F17-5 (рис. 6.3).



Механическая коробка передач выполнена по двухвальной схеме с пятью синхронизированными передачами переднего хода и одной несинхронизированной передачей заднего хода. Коробка передач и главная передача с дифференциалом имеют общий картер, и кроме этого у коробки передач есть дополнительный промежуточный картер и крышка. Первичный вал запрессован в блок шестерен и соединен с ним шлицами.

На вторичном валу коробки передач расположены ведущая цилиндрическая шестерня главной передачи, ведомые шестерни и синхронизаторы передач. Пары шестерен переднего хода коробки передач находятся в постоянном зацеплении. Шестерни I-V передач в нейтральном положении свободно вращаются на вторичном валу.

Передачи переднего хода включаются осевым перемещением соответствующих муфт синхронизаторов, установленных на вторичном валу. Передача заднего хода включается перемещением промежуточной шестерни заднего хода вдоль своей оси.

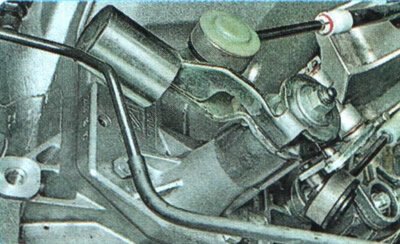

Механизм переключения передач расположен в крышке, установленной сверху на картер коробки передач.

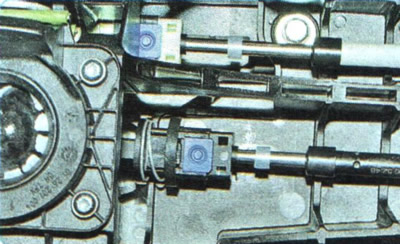

Привод управления коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова, и двух тросов, соединяющих рычаги кулисы и механизма, размещенного в картере коробки передач.

ПРИМЕЧАНИЕ: Облицовка тоннеля пола для наглядности снята.

Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.

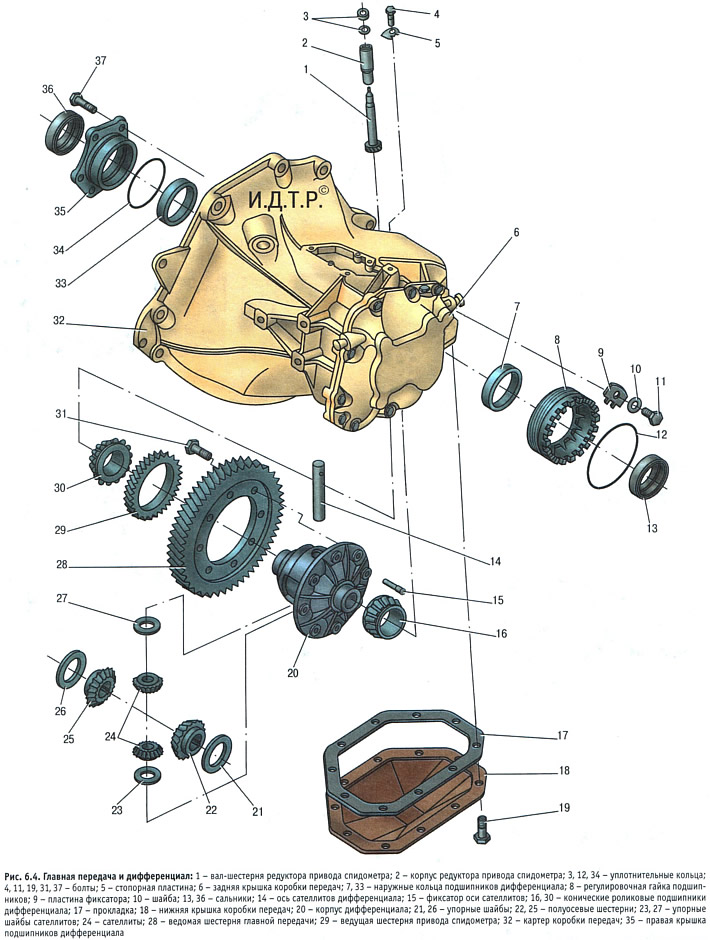

Дифференциал конический, двухсателлитный. Герметичность соединения внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками 13 (рис. 6.4) и 36.
