Проверка целостности модуля датчиков и диагностики (SDM)

Используйте следующую диагностическую карту, если в результате прохождения соответствующей диагностической карты диагностических кодов неисправности установлено, что все цепи вне модуля датчиков и диагностики (SDM) исправны. Данная карта позволяет определить необходимость замены модуля SDM.

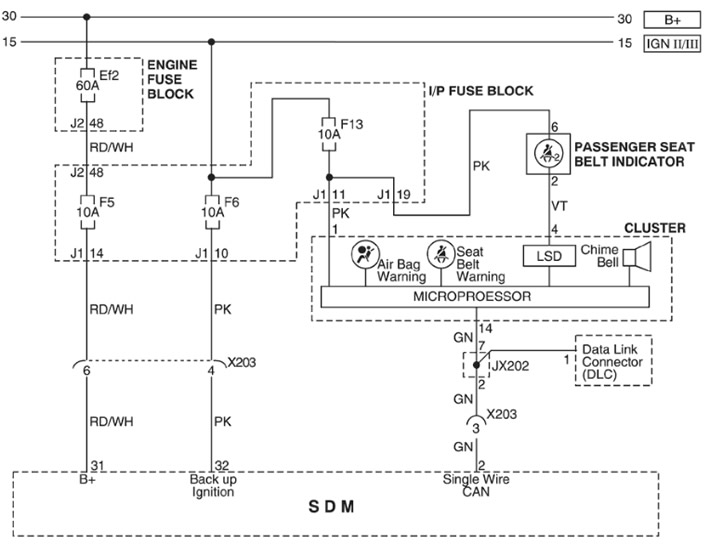

Описание схемы

Когда модуль SDM обнаруживает напряжение аккумуляторной батареи свыше 9 В на выводе 31 модуля SDM, контрольная лампа подушек безопасности мигает семь раз, подтверждая нормальную работу. При этом SDM производит начальные проверки, затем измеряет сопротивления и переходит к постоянному мониторингу.

При обнаружении неисправности модуль датчиков и диагностики (SDM) записывает соответствующий диагностический код неисправности (DTC) и включает контрольную лампу надувных подушек безопасности.

Если неисправность больше не наблюдается и/или зажигание выключается и включается вновь, модуль SDM стирает текущие коды неисправности и переписывает их в архивный файл, за исключением кодов B0052, B0053, B0055, B1000, B1001, B1019. Диагностический прибор не удаляет эти коды, поскольку для них требуется замена модуля SDM. Замена SDM производится только после устранения неисправности, которая привела к занесению данных кодов неисправности.

Проверка целостности модуля датчиков и диагностики (SDM)

Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.

Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.

Шаг	Операция	Значения	Да	Нет
1	Поверните ключ зажигания в положение LOCK и выньте его. Подключите все компоненты системы надувных подушек безопасности и удостоверьтесь, что все компоненты смонтированы правильно. Проследите, чтобы ключ зажигания находился в выключенном положении в течение не менее чем 30 секунд. При включении зажигания следите за контрольной лампой подушек безопасности. Мигнула ли лампа семь раз?	-	Удалите диагностические коды неисправности системы надувных подушек безопасности (SIR) и перейдите к пункту "Проверка диагностической системы"	Перейдите на Шаг 2
2	Поверните ключ зажигания в положение LOCK и выньте его. Подключите диагностический прибор к диагностическому разъему (DLC). Установите зажигание в положение ON. Считайте диагностические коды неисправности системы надувных полушек безопасности с помощью диагностического прибора. Выводится ли тот же самый диагностический код неисправности, что и при предыдущей проверке диагностической системы надувных подушек безопасности (SIR)?	-	Перейдите на Шаг 3.	Перейдите к таблице для указанного диагностического кода неисправности (DTC).
3	Сотрите диагностические коды неисправности системы надувных подушек безопасности. Выключите зажигание не менее чем на 30 секунд. При включении зажигания следите за контрольной лампой подушек безопасности. Мигнула ли лампа семь раз?	-	Система в норме	Перейдите на Шаг 4
4	Поверните ключ зажигания в положение LOCK и выньте его. Отключите разъем модуля датчиков и диагностики (SDM). Замените модуль SDM. Подключите разъем модуля датчиков и диагностики (SDM) и удостоверьтесь, что все компоненты смонтированы правильно. Ремонт закончен?	-	Перейдите к пункту "Проверка диагностической системы".	-

Подключено к питанию при работе и пуске
