Сваляне на арматурното табло

Извършваме работа по подмяна на арматурно табло, кабелна система на таблото и елементи на системата за отопление, вентилация и климатизация.

Изключете клемата на проводника от отрицателната клема на батерията.

Свалете волана (вижте Сваляне на волана).

Отстранете превключвателите на кормилната колона и техния конектор (вижте Премахване на лостчетата на кормилната колона, барабана на кабела на бобината и съединителя на превключвателя).

Когато извършвате следните операции, внимавайте да не надраскате или повредите по друг начин пластмасовите части.

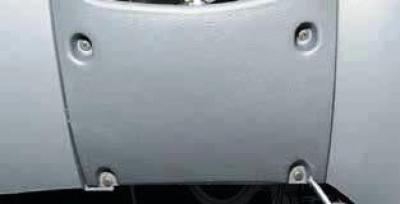

С помощта на кръстата отвертка развийте четирите винта, закрепващи долния панел на арматурното табло..



…и го сваляме.

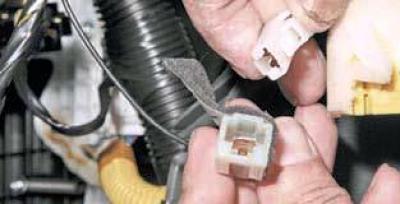

Чрез натискане на ключалката на конектора на кабела на въздушната възглавница, ние изключваме конекторите на кабела на въздушната възглавница и кабелния сноп на арматурното табло.




Чрез натискане на ключалката на конектора на кабела на клаксона, ние изключваме конекторите на кабела на клаксона и кабелите на снопа на арматурното табло.

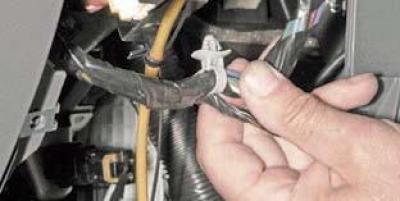

Отстраняваме пластмасовите държачи на кабелните снопове на арматурното табло от отворите в скобата на кормилната колона.

Изключете конектора на кабелния сноп от ключа за запалване (вижте Сваляне на кормилната колона).

Развиваме гайките, закрепващи скобите на кормилната колона към предния щит и спускаме колоната (виж. Сваляне на кормилната колона).

Отстранете предната част на облицовката на подовия тунел (вижте Отстраняване на подовата тунелна облицовка).

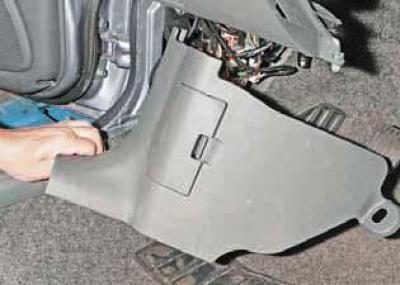

С помощта на отвертка повдигнете щифта, закрепващ левия страничен панел на тялото..




…и го сваляме.

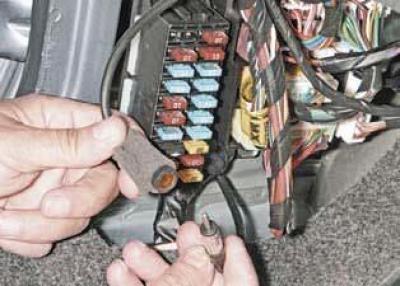

Изваждаме щепсела на антенния проводник от гнездото..

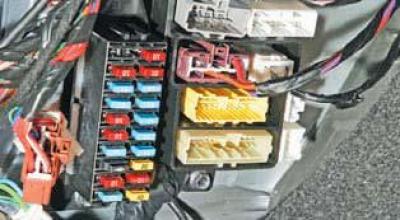

…и блоковете на окабеляването на арматурното табло – от монтажния блок на релето и предпазителя.



Поставяйки парцал под отвертката, повдигаме страничния капак от лявата страна на арматурното табло и, като преодолеем съпротивлението на скобите..




…сваляме го.

По същия начин свалете капака от дясната страна на арматурното табло.



С помощта на 8 мм глава развийте двата винта, които фиксират основата на дръжката за отваряне на капака..

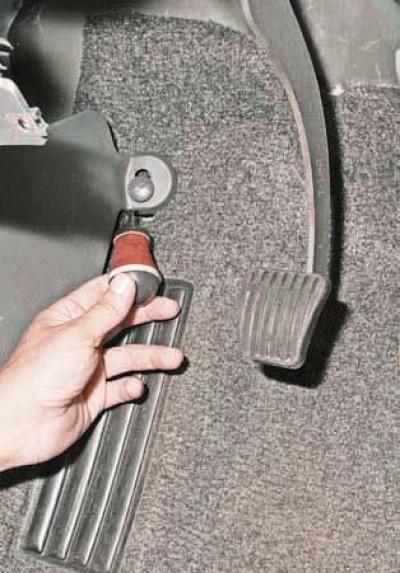

…и поставете дръжката с основата вътре в арматурното табло.

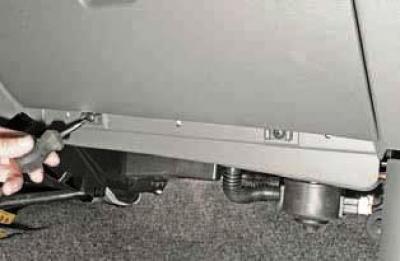

С помощта на кръстата отвертка развийте двата винта, закрепващи жабката към арматурното табло..




…и го сваляме.



С помощта на отвертка повдигнете буталото и отстранете облицовката от дясната страна на тялото.



Натиснете заключващото устройство на съединителя на кабелния сноп на арматурното табло..

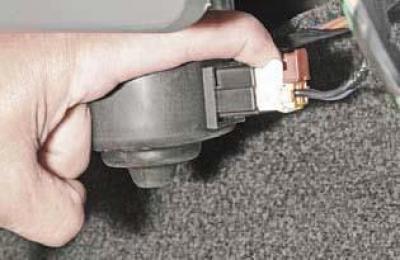

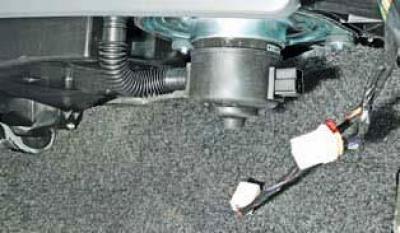

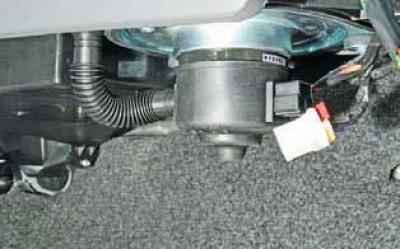

… и изключете конектора на кабелния сноп от конектора на двигателя на вентилатора на нагревателя.



Изключете съединителя на кабелния сноп от резистора на вентилатора на допълнителния нагревател (точката на свързване на обувката не се вижда на снимката).

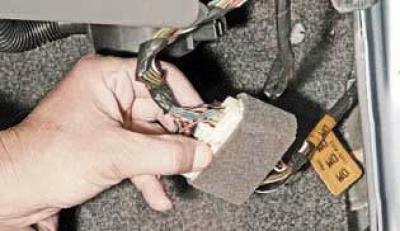

Чрез натискане на ключалката на конектора изключваме конектора на кабелния сноп на арматурното табло от конектора на кабелния сноп, разположен под дясната странична тапицерия на тялото.

Отстранете блока за управление на отоплението, вентилацията и климатизацията (вижте Премахването на блока за управление на отопление, вентилация и климатизация).

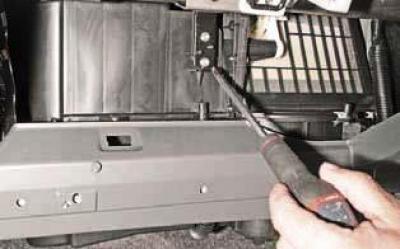

С помощта на муфа 7 мм с удължител или кръстата отвертка развийте седемте винта, които закрепват арматурното табло към тялото на нагревателя..



...два винта от дясната страна..

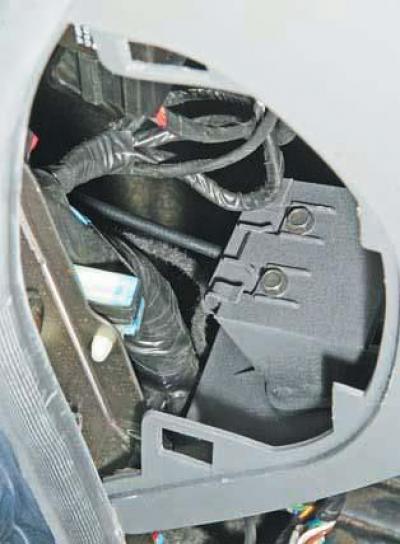

…два винта – през нишата под жабката…

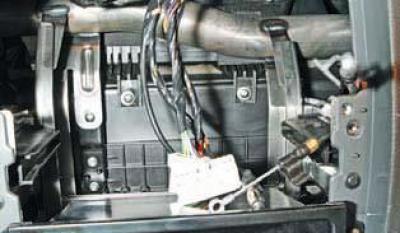

…и три самонарезни винта – през нишата в централната част на таблото.

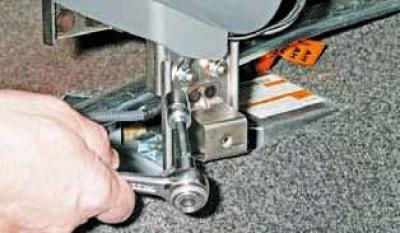

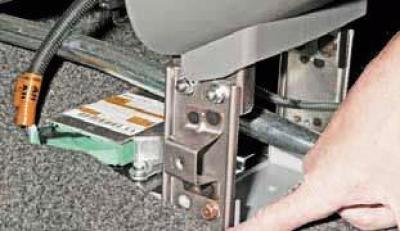

С помощта на 10 мм муфа с удължител развийте болта и двете гайки на лявата скоба, закрепваща арматурното табло към пода..

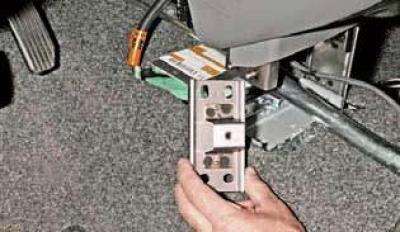

… и премахнете скобата.



С помощта на 10 mm муфа с удължител развийте двете гайки на дясната скоба, закрепваща арматурното табло към пода..

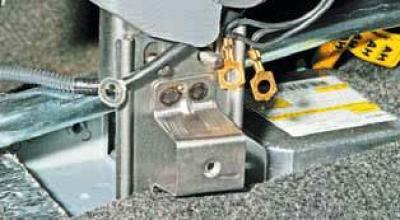

… и отстранете трите заземяващи проводника от щифтовете на панела.

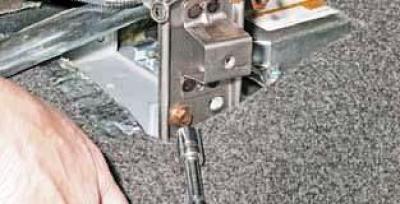

С помощта на 10 mm гнездо с удължител развийте болта, закрепващ дясната скоба към пода, и свалете скобата.

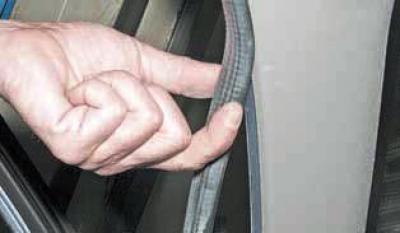

Отстраняваме уплътнението на предната лява врата в областта на облицовката на предната лява колона…

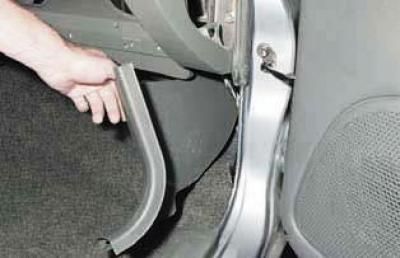

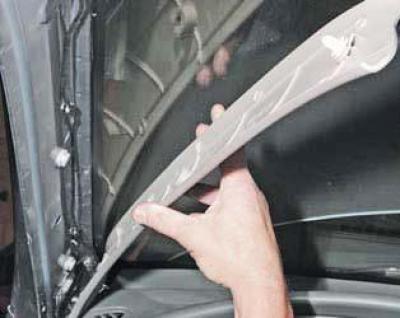

…и, преодолявайки съпротивлението на буталата, сваляме тапицерията.

По същия начин премахваме тапицерията на десния преден стълб.

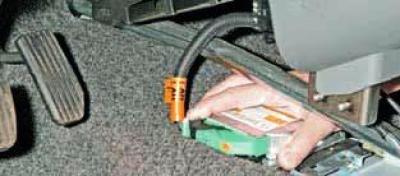

Чрез завъртане на заключващата скоба на съединителя на кабелния сноп на арматурното табло..

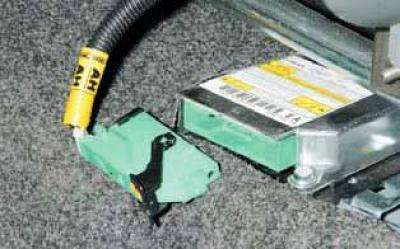

…разкачете конектора от блока за управление на въздушната възглавница.

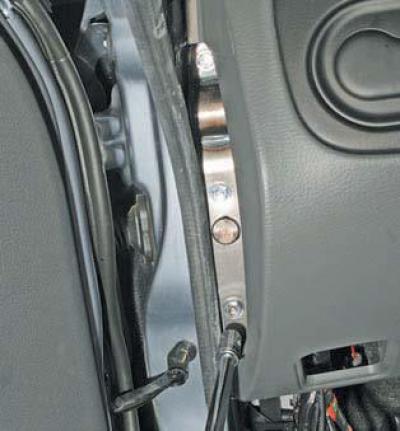

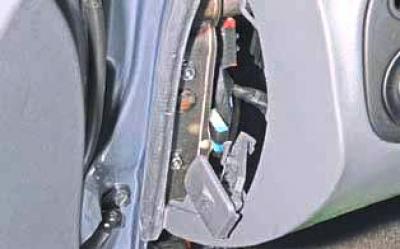

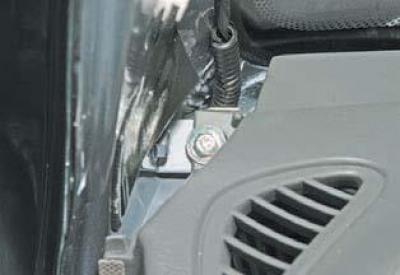

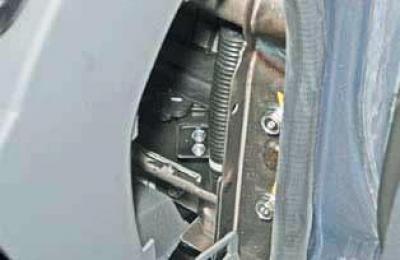

От лявата страна на арматурното табло с помощта на муфа 12 мм с удължител развийте трите болта, които закрепват долния монтаж на панела към тялото…



…и с глава 8 мм – горният монтажен болт.

По същия начин развиваме монтажните болтове на арматурното табло от дясната страна..



…и свалете арматурното табло.

Монтираме арматурното табло в обратен ред.
