Фиг. 8-78. Облицовка на пода на каросерията:
1 - винт;
2 - Капак на лоста на трансферната кутия;
3 - капак на скоростния лост;
4 - подова тунелна облицовка;
5 - облицовка на прага на задния под;
6 - Предна стелка за багажник;
7 - задна стелка за багажник;
8 - подложка;
9 - облицовка на прага на предния под.
Свалете ботуши 2 и 3 от лоста на трансферната кутия и лоста на скоростната кутия.
Разхлабете самонарезните винтове 1 и отстранете облицовката на подовия тунел 4.
Разхлабете винтовете и свалете предните 9 и задните 5 подови прагове.
Ако е необходимо, отстранете подовата стелка 8, предните 6 и задните 7 стелки за багажника.
Премахването на облицовката на тялото е показано на Фиг. 8-79.

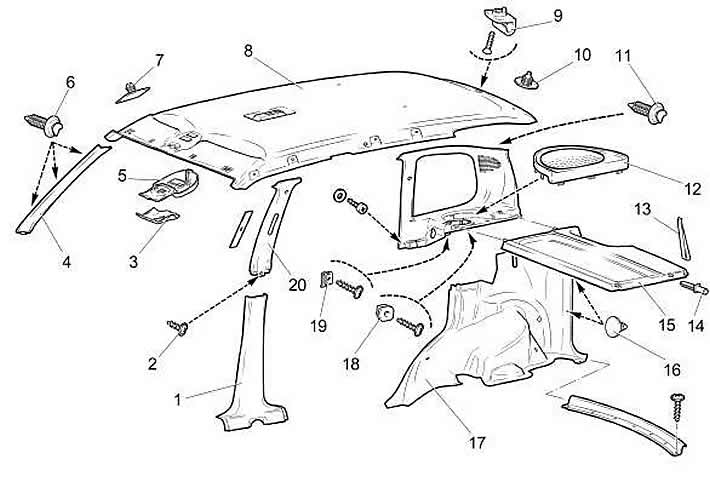

Фиг. 8-79. Премахване на облицовката на тялото:
1 - долна облицовка на централната колона;
2 - самонарезен винт;
3 - вложка на предната подложка;
4 - облицовка на дясна колона на предното стъкло;
5 - Облицовка на предния покрив;
6 - Държач за облицовка на покрива;
7 - държач;
8 - покривна облицовка;
9 - пружинна гайка;
10 - държач;
11 - Заден държач за таван;
12 - капак на високоговорителя;
13 - кабел на рафта на багажника;
14 - ос;
15 - рафт на багажника;
16 - бутон;
17 - арка и облицовка на багажника;
18 - гайка;
19 - пружинна гайка;
20 - горна тапицерия на централния стълб.
Развийте самонарезните винтове 2 и отстранете долната 1 и горната 20 облицовка на централната колона. Натиснете 4-те облицовки на колоните на предното стъкло и отстранете облицовките.
Свалете рафта на багажното отделение 15. Свалете облицовките на багажника 12.
Отстранете самонарезните винтове и отстранете задната странична облицовка. Отстранете облицовката от 17-та арка и багажника.
Отстранете вложка 3 от предната тапицерия и предна тапицерия 5 от тапицерията на покрива.
Разхлабете монтажните винтове и свалете тапицерията на покрива.
