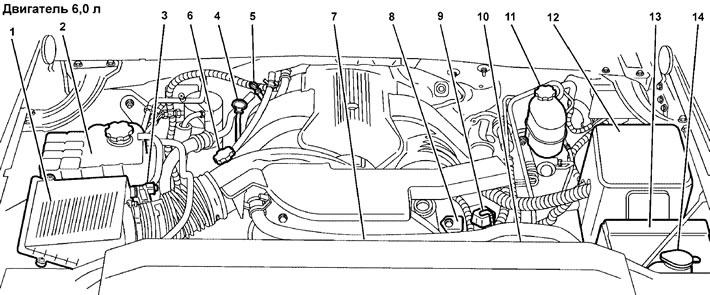

Разположение на сервизни обекти в двигателния отсек за модели Cadillac Escalade, Chevrolet Tahoe/ Suburban/Avalanche, GMC Yukon. 1 - корпус на въздушния филтър/въздушен филтър, 2 - разширение резервоар на охладителната система, 3 - индикатор за замърсяване на въздушния филтър, 4 - пръчка за измерване на нивото на маслото в двигателя, 5 - пръчка за измерване на нивото на течността за автоматична трансмисия, 6 - капачка за пълнене на двигателно масло, 7 - вентилатор на системата охлаждане, 8 - точка на масата на двигателя (използва се при стартиране от допълнителна батерия), 9 - положително заключение (използва се при стартиране от допълнителна батерия), 10 - системен резервоар серво управление, 11 - резервоар на спирачната система, 12 - реле и кутия с предпазители в двигателното отделение, 13 - батерия, 14 - резервоар за миене.

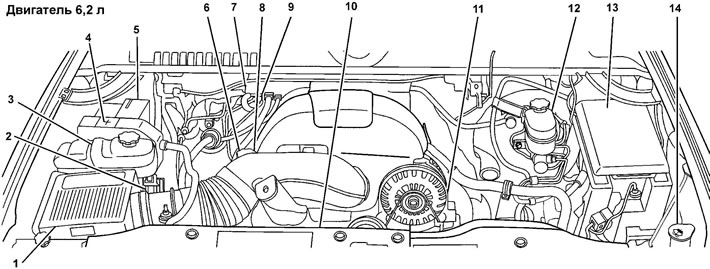

Разположение на обслужващи обекти в двигателното отделение по примера на моделите Cadillac Escalade, Chevrolet Tahoe/Suburban/Avalanche, GMC Yukon. 1 - Корпус на въздушния филтър/въздушен филтър, 2 - Индикатор за замърсяване на въздушния филтър, 3 - Разширителен резервоар на охладителната система, 4 - Положителна клема (използва се при стартиране от допълнителна батерия), 5 - акумулатор, 6 - капачка за пълнене на двигателно масло, 7 - пръчка за измерване на нивото на течността в автоматичната трансмисия*, 8 - точка на заземяване на двигателя (използва се при стартиране от допълнителна батерия)*, 9 - масломерна пръчка*, 10 - охлаждащ вентилатор*, 11 - резервоар за кормилно управление*, 12 - резервоар за спирачки, 13 - реле и кутия с предпазители в двигателния отсек, 14 - резервоар за шайби.
Забележка:* - компонентите не се виждат на снимката, тяхното местоположение е показано.
(Материалът е създаден въз основа на информация от уебсайта «CHEVYMAN»)
