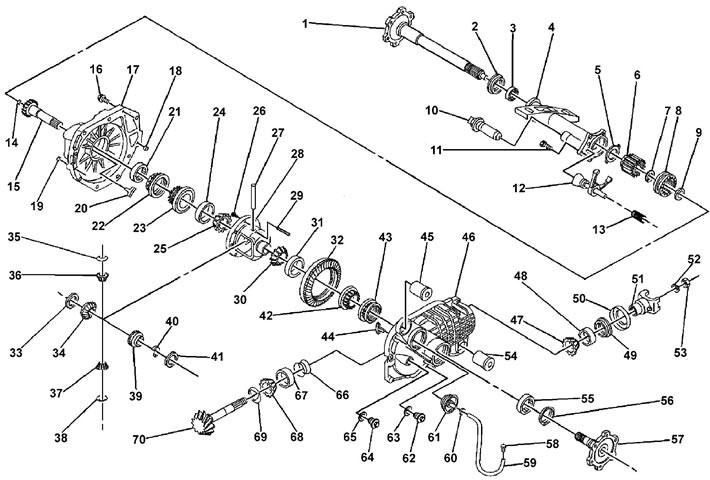

Редуктор 8.25 инча, четири задвижващи колела / двойно мост, най-ранните модели. 1 - полувал; 2 - уплътнение на полуоска; 3 - лагер на полуоската; 4 - мостова греда; 5 - упорна шайба на зъбното колело на съединителя; 6 - зъбно колело на съединителя; 7 - задържащ пръстен на полуоската; 8 - съединител; 9 - регулираща шайба; 10 - задвижване на моста; 11 - болт на мостовата греда; 12 - вилка на съединителя; 13 - вътрешна пружина на вилка на съединителя; 14 - лагер на вала на съединителя; 15 - вал на съединителя; 16 - болт на капака на корпуса на скоростната кутия; 17 - капак на корпуса на скоростната кутия; 18 - водещ щифт; 19 - водещ щифт; 20 - Фиксатор на гайката за регулиране на лагера; 21 - лагер на вала на съединителя; 22 - гайка за регулиране на лагера; 23 - Втулка на гайка за регулиране на лагера; 24 - страничен лагерен пръстен на диференциала; 25 - страничен лагер на диференциала; 26 - болт на задвижваното зъбно колело на скоростната кутия; 27 - задвижващ вал на диференциала; 28 - диференциална чаша; 29 - фиксиращ болт на задвижващия вал; 30 - страничен лагер на диференциала; 31 - страничен лагерен пръстен; 32 - задвижвано зъбно колело на редуктора; 33 - упорна шайба на страничната предавка; 34 - странична предавка на диференциала; 35 - упорна шайба на задвижващата предавка; 36 - диференциално задвижващо зъбно колело; 37 - диференциално задвижващо зъбно колело; 38 - упорна шайба на задвижващата предавка; 39 - странична предавка на диференциала; 40 - държач на страничната предавка на диференциала; 41 - упорна шайба на страничната предавка; 42 - Втулка на гайка за регулиране на лагера; 43 - гайка за регулиране на лагера; 44 - Фиксатор на гайката за регулиране на лагера; 45 - втулка на корпуса на скоростната кутия; 46 - корпус на скоростната кутия; 47 - външен лагер на задвижващата предавка на редуктора; 48 - външен лагерен пръстен на скоростната кутия; 49 - маслено уплътнение; 50 - дефлектор; 51 - карданна вилка; 52 - вилица шайба; 53 - гайка за закрепване на вилица; 54 - втулка на корпуса на скоростната кутия; 55 - лагер на полуоската; 56 - уплътнение на полуос; 57 - полувал; 58 - вентилатор; 59 - вентилационен маркуч; 60 - скоба; 61 - нипел на маркуч за вентилация; 62 - пробка за източване на корпуса на скоростната кутия; 63 - уплътнителна шайба; 64 - тапа за ниво; 65 - уплътнителна шайба; 66 - дистанционер за лагер на задвижващо зъбно колело на скоростна кутия; 67 - лагерен пръстен на задвижващата предавка на редуктора; 68 - лагер на задвижващата предавка на редуктора; 69 - регулираща шайба; 70 - задвижващо зъбно колело на скоростната кутия.
(Оригинална версия на статията на уебсайта: «ChevyMan»)
