Аб'ём зарадкі сістэмы кандыцыянавання
|
Ужыванне
|
Тып рухавіка
|
Апісанне
|
|
Сістэма R-134a
|
FAM 2.4/HFV6
|
660±20 г
|
|
|
2.0 DSL
|
520±20 г
|
|
Кампрэсарны алей у сістэме кандыцыянавання
|
Усё
|
ПАГ (RL897 або EOIV)
|
Тэхнічныя характарыстыкі кампрэсара SP17
|
Прадукцыйнасць (куб.гл/аб.)
|
173
|
|
Унутраны дыяметр x Ход поршня (мм)
|
31.8 x 21.8
|
|
Колькасць цыліндраў
|
10
|
|
Дыяметр x Даўжыня (мм)
|
114 x 200.5
|
|
Макс. Дапушчальная частата кручэння (аб/мін)
|
10,500
|
|
Маса (са счапленнем) (кг)
|
6.05
|
|
Счапленне - стандартнае
|
12 У / 46 Вт макс.
|
|
Хладагент
|
R-134a
|
|
Кампрэсарны алей - стандартнае (г)
|
150
|
|
Тып алею
|
ПАГ або эквівалент
|
Моманты зацяжкі разьбовых злучэнняў
|
Ужыванне
|
Н·м
|
lb-ft
|
lb-in
|
|
Крапежная гайка кіраванага дыска і ступіца муфты ў зборы
|
13.5
|
10
|
-
|
|
Гайка на злучальным блоку шланга кампрэсара
|
16
|
12
|
-
|
|
Гайка мацавання злучальнага блока выпускнога шланга да кампрэсара
|
16
|
12
|
-
|
|
Гайка мацавання злучальнага блока выпускнога шланга да кандэнсатара
|
16
|
12
|
-
|
|
Ніты пашыральнага клапана
|
10
|
-
|
89
|
|
Крапежныя гайкі кранштэйна кантролера ЭСУД
|
15
|
11
|
-
|
|
Перадпакоі ніты мацавання кампрэсара да кранштэйна
|
23
|
17
|
-
|
|
Гайка злучальнага блока трубкі высокага ціску да фланца выпарніка
|
16
|
12
|
-
|
|
Гайка мацавання трубкі высокага ціску да злучальнага блока
|
14
|
10
|
-
|
|
Ніт хамута вадкаснай трубкі выпарніка
|
16
|
12
|
-
|
|
Ахоўны клапан
|
16
|
12
|
-
|
|
Датчык ціску
|
7
|
-
|
62
|
|
Заднія балты мацавання кампрэсара да кранштэйна
|
20
|
15
|
-
|
|
Заднія балты мацавання кранштэйна кампрэсара
|
23
|
17
|
-
|
|
Ніт хамуту які ўсмоктвае шланга
|
16
|
12
|
-
|
|
Крапежныя гайкі злучальнага блока які ўсмоктвае шланга
|
16
|
12
|
-
|
|
Верхнія гайкі мацавання кандэнсатара
|
4
|
-
|
35
|

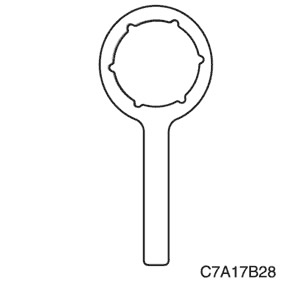

Табліца спецыяльных інструментаў
