Предохранители
Электрические цепи автомобиля защищены плавкими предохранителями, прерывателями (реле обратного тока) и плавкими вставками. Основной блок предохранителей/реле расположен в моторном отсеке; также конструкцией предусмотрено наличие дополнительного блока, который находятся в салоне под левым задним сиденьем и (см. иллюстрации).

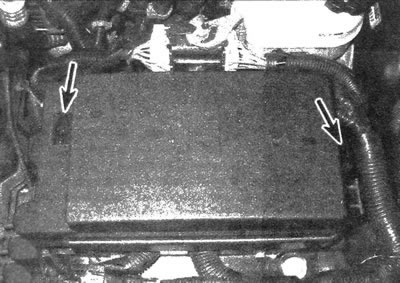

3.1а. Основной блок предохранителей/реле расположен в моторном отсеке на перегородке; отсоедините фиксирующие выступы и снимите наружную крышку

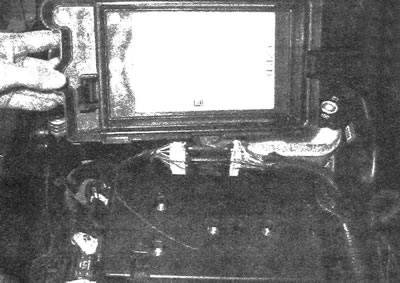

3.1b. ...на которой имеется схема электрических цепей, предохранителей...

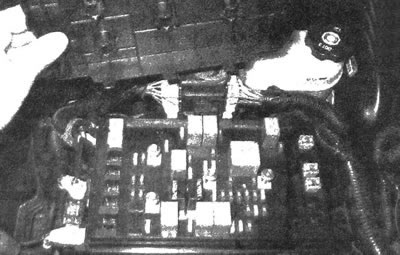

3.1с. ...а также внутреннюю крышку, под которой расположены предохранители и реле

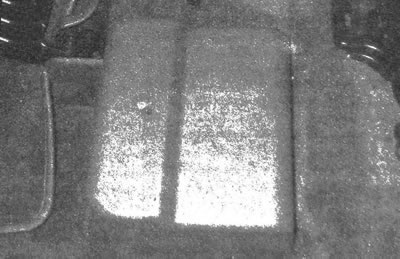

3.1d. Внутренний блок предохранителей/реле, расположен под левым задним сиденьем; снимите наружную крышку (на которой нанесена схема электрических цепей предохранителей)

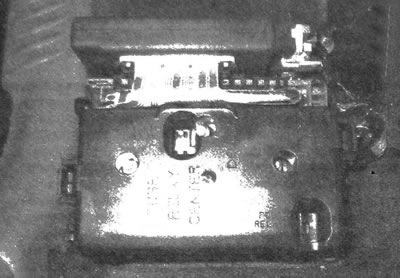

3.1е. ...а также наружную крышку...

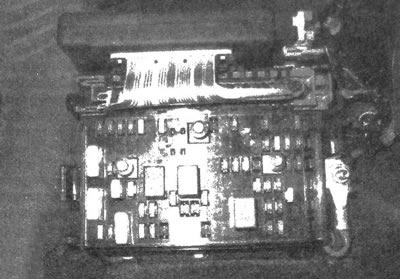

3.1f. ... под которой расположены предохранители и реле
Каждый предохранитель включен в определенную цепь. Схема соответствия предохранителей и цепей приведена на блоке.
В блоках установлены предохранители нескольких размеров: миниатюрные, средние и большие. Предохранители всех размеров имеют аналогичное устройство. Средние и большие предохранители снимаются при захвате пальцами руки. Миниатюрные предохранители необходимо снимать с применением щипцов или специального пластмассового пинцета, которым комплектуется большинство блоков.
Если не работает какое-либо электрическое устройство, предварительно проверьте состояние соответствующего предохранителя. Лучший способ проверки предохранителя - тестирование с помощью контрольной лампочки. Убедитесь в наличии напряжения на выступающих контактных выводах (см. иллюстрацию). Если напряжение присутствует только на одном контактном выводе, следует сделать заключение о непригодности предохранителя. Перегорание предохранителя выявляется также при визуальной проверке (см. иллюстрацию).

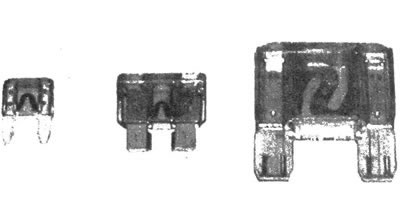

3.3а. Все представленные предложения имеют единственную расчетную силу тока в 10А, но различаются по размеру: слева расположен миниатюрный, в центре - средний, а справа - большой предохранитель. При приобретении сменных предохранителей сопоставьте их с заменяемыми элементами по размеру и силе тока

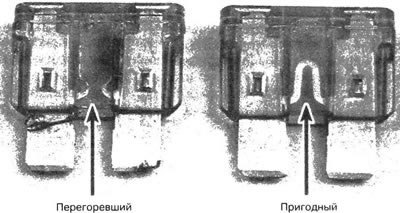

3.3b. При перегорании предохранителя происходит разрушение проводящего элемента между контактными выводами; слева представлен перегоревший предохранитель, а справа - пригодный к эксплуатации
Новый предохранитель должен иметь такую же расчетную силу тока, как и перегоревший. Хотя плавкие предохранители, рассчитанные на различную силу тока, физически взаимозаменяемы, при замене следует устанавливать только предохранители определенной расчетной силы тока. Замена перегоревшего плавкого предохранителя предохранителем другой расчетной силы тока крайне не рекомендована.
Каждая электрическая цепь требует защиты предохранителем определенной расчетной силы тока. Значение расчетной силы тока нанесено на корпус предохранителя.
Если сразу после замены произошло перегорание предохранителя, перед повторной заменой определите и устраните причину перегорания. В большинстве случаев причиной является короткое замыкание в электропроводке, возникшее вследствие излома или оголения провода.
Плавкие вставки
Некоторые цепи защищены плавкими вставками. Как правило, такие цепи обычно находятся в разомкнутом состоянии, например, цепь замка зажигания.
Плавкая вставка цепи генератора расположена в проводе, соединяющем данный элемент с аккумулятором; ее легко обнаружить (см. иллюстрацию)

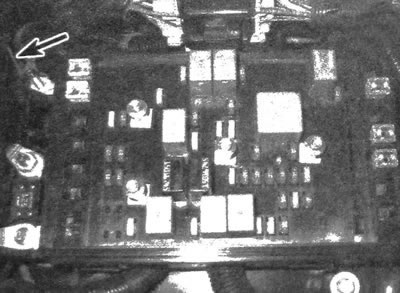

3.7. Плавкая вставка является соединителем провода, идущего от аккумулятора к генератору
Вставка является коротким отрезком провода крупного сечения, на оболочке которого имеется маркировка «fusible link».
Перед заменой плавкой вставки отсоедините от аккумулятора отрицательный провод.
Предупреждение: на моделях с системой защиты амтомагнитолы от кражи перед отсоединением проводов аккумулятора необходимо выключить устройство активации системы (см. начало данного руководства).
Кажется, что плавкая вставка имеет большее сечение, чем провод защищаемой цепи. На самом деле это объясняется тем, что вставка имеет толстую изоляцию, но при этом состоит из нескольких проводов, сечение которых меньше сечения провода цепи. Вставки не подлежат восстановлению - при необходимости производится замена элементом с аналогичными характеристиками. Процедура замены плавкой вставки описана ниже.
- а) Производя надрез сразу за соединителем, вырежьте заменяемую вставку из провода.
- b) Срежьте с провода приблизительно 25 мм изоляции.
- с) Состыкуйте оголенные провода и втолкните их друг в друга, затем скрутите соединение (см. иллюстрацию).
- d) Спаяйте скрутку, применяя канифольный припой.
- е) Полностью заизолируйте оголенные провода клейкой лентой.
- f) Подсоедините отрицательный провод аккумулятора. Убедитесь в работоспособности восстановленной цепи.

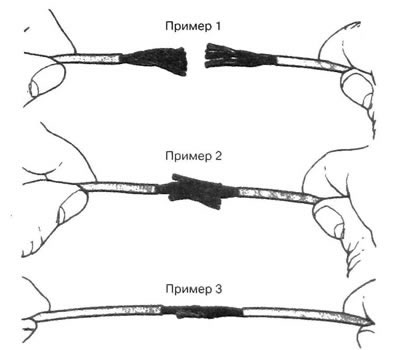

3.9. Чтобы заменить плавкую вставку, вырежьте поврежденную секцию, затем включите новую вставку в цепь, соединив и скрутив провода, как показано на данной иллюстрации. После соединения проводов запаяйте скрутки и обмотайте их изоляционной лентой
