Снятие
Предупреждение: перед снятием клапанной крышки необходимо разрядить систему кондиционирования. Для безопасного удаления хладагента из системы необходимо обратиться на специализированную станцию, где процедура выполняется подготовленными специалистами с применением специального оборудования.
1. Разрядите систему кондиционирования.
2. Снимите впускной коллектор (см. подраздел 3).
3. Отсоедините от конденсатора линию циркуляции хладагента (см. главу 3). Также отсоедините кронштейн линии системы кондиционирования, расположенный на монтажном крюке двигателя, и кронштейн, расположенный на масломерной трубке (см. иллюстрацию).

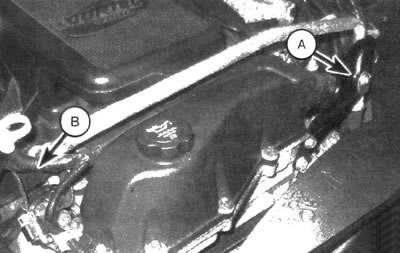

4.3 Соединение линии системы кондиционирования с кронштейном на монтажном крюке двигателя (А), а также с кронштейном на масломерной трубке (В)
4. Снимите монтажный кронштейн двигателя.
5. Отсоедините разъемы форсунок, затем аккуратно отсоедините жгут проводки двигателя от крышки клапанного механизма (см. иллюстрацию).

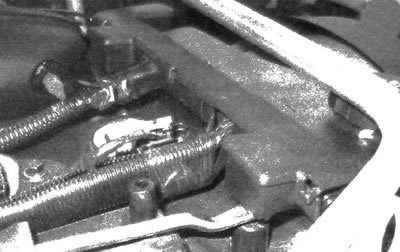

4.5 Аккуратно подденьте и отсоедините от клапанной крышки жгут проводки двигателя
6. Снимите катушки зажигания (см. главу 5).
7. Выкрутите болты и снимите клапанную крышку (см. иллюстрацию).

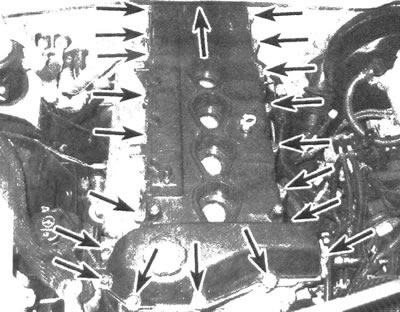

4.7 Расположение болтов, которыми крепится клапанная крышка (сданного ракурса некоторые болты невидимы)
8. Очистите и осмотрите крышку на наличие трещин.
Установка
9. При необходимости установите новые уплотнители катушек зажигания (см. главу 5), а также уплотнитель клапанной крышки.
10. Установка производится в обратной последовательности снятия.
11. Затяните болты крышки и болты катушек зажигания с требуемым моментом (см. спецификации данной главы и главы 5).
12. Для зарядки кондиционера обратитесь на станцию, где производилось удаление хладагента.
