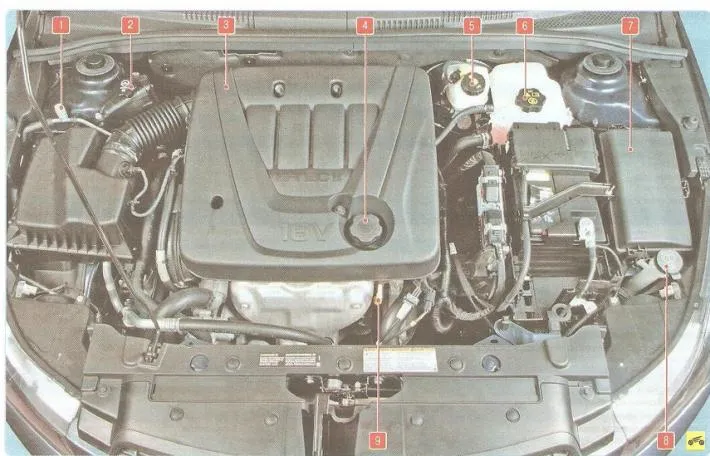

Rajz. 1.2. Az autó alján lévő hely (felülnézet, dekoratív burkolattal): 1 - szervizszelep; 2 - Szervokormány folyadéktartály kupakja; 3 - dekoratív motorburkolat; 4 - olajbetöltő csavar; 5 - a fő fékhenger tartály dugója; 6 - a hűtőrendszer tágulási tartályának dugója; 7 - relék, biztosítékok és olvadó linkek szerelőblokkja; 8 - Szélvédőmosó tartálysapka; 9 - olajszint jelző (olajszintmérő pálca)

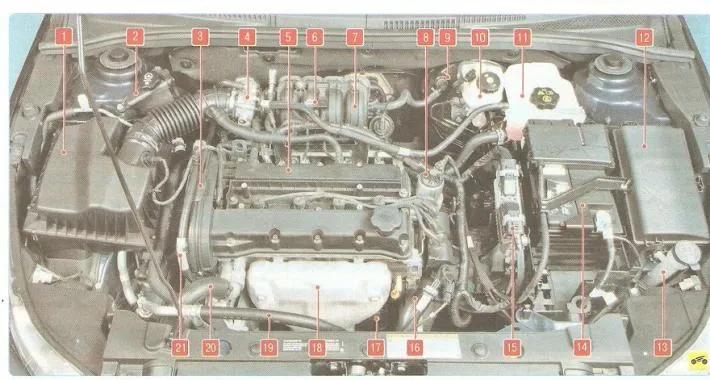

Rajz. 1.3. Az autó alján lévő hely (felülnézet eltávolított díszítő borítással): 1 - légszűrő; 2 - Szervokormány folyadéktartály; 3 - Az időzítő meghajtó felső fedele; 4 - fojtószelep szerelvény; 5 - motor; 6 - vákuumérzékelő a szívócsőben; 7 - szívócső vevő; 8 - kipufogógáz-visszavezető szelep; 9 - fékrásegítő; 10 - főfékhenger tartály (és a tengelykapcsoló főhenger változatos kivitelben); 11 - a motor hűtőrendszerének tágulási tartálya; 12 - relék, biztosítékok és olvadó linkek szerelőblokkja; 13 - Szélvédőmosó tartály nyaka; 14 - akkumulátor; 15 - a motorvezérlő rendszer elektronikus egysége; 16, 20 - a motor hűtőrendszerének tömlői; 17 - olajszűrő; 18 - hőpajzs a szívócsőhöz és a semlegesítőhöz; 19, 21 - szervokormány tömlők

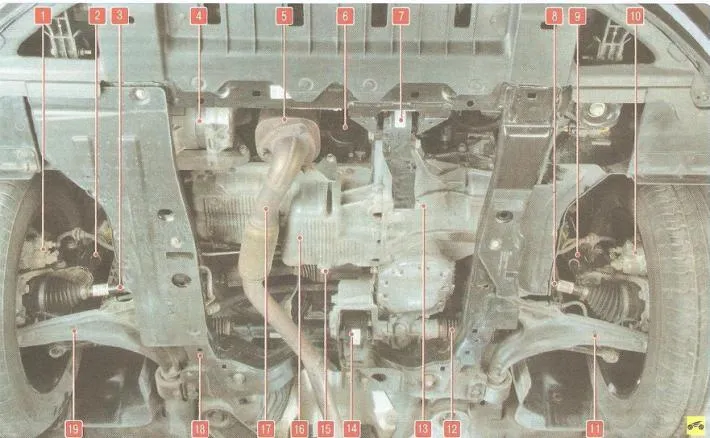

Rajz. 1.4. Az autó fő egységei (kilátás alulról, elölről, a motor sárvédői az áttekinthetőség kedvéért eltávolítva): 1, 10 - első kerék fékmechanizmusai; 2, 9 - az első felfüggesztés lengéscsillapító rugói; 3, 8 - első kerék meghajtások; 4 - légkondicionáló kompresszor; 5 - kipufogógáz-semlegesítő; 6 - olajszűrő; 7 - a hajtómű felfüggesztésének elülső támasza; 11, 19 - első felfüggesztő karok; 12 - kormányszerkezet; 13 - sebességváltó; 14 - a hajtómű felfüggesztésének hátsó támasztéka; 15 - a lyuk dugója az olaj motorból történő leeresztésére; 16 - motor; 17 - szívócső; 18 - segédkeret

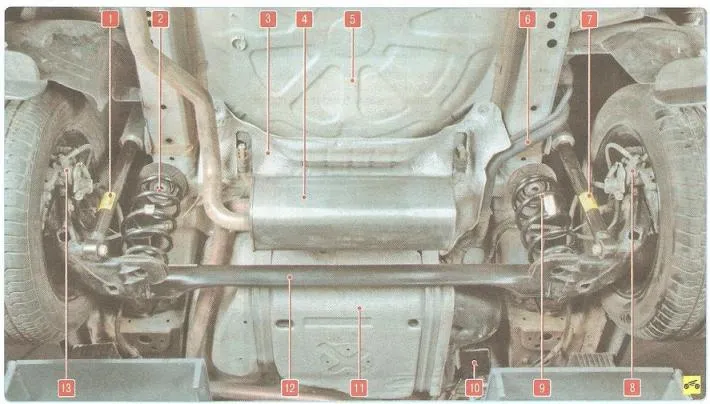

Rajz. 1.5. Az autó fő egységei (alulnézet hátulról): 1, 7 - hátsó felfüggesztés lengéscsillapítók; 2, 9 - hátsó felfüggesztés rugók; 3 - a fő hangtompító hőpajzsa; 4 - fő hangtompító; 5 - rés a pótkerékhez; 6 - üzemanyagtartály töltőcső; 8, 13 - hátsó kerék fékmechanizmusai; 10 - üzemanyaggőz-visszanyerő rendszer adszorbere; 11 - üzemanyagtartály; 12 - hátsó felfüggesztés gerenda
