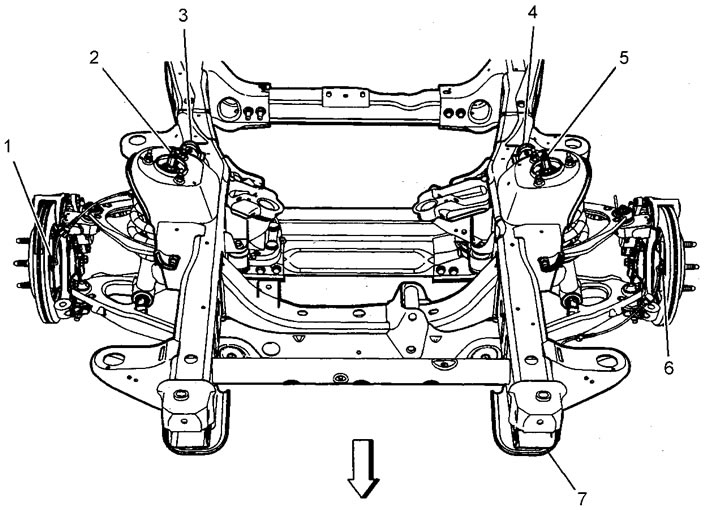

GMT900. Az alváz elülső része. 1 - jobb kerék fordulatszám érzékelő, 2 - jobb lengéscsillapító elektromágneses szelep, 3 - jobb karosszéria magasság érzékelő, 4 - bal karosszéria magasság érzékelő, 5 - bal lengéscsillapító elektromágneses szelep, 6 - bal kerék fordulatszám érzékelő, 7 - keret.

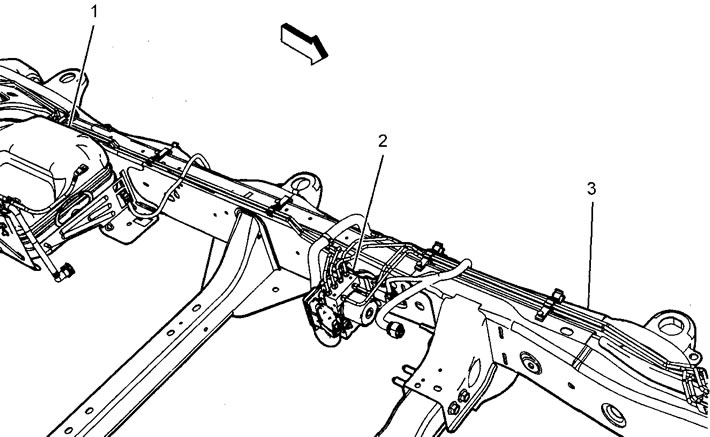

GMT900. A keret bal oldala. 1 - üzemanyagtartály, 2 - ABS vezérlőegység, 3 - keret.

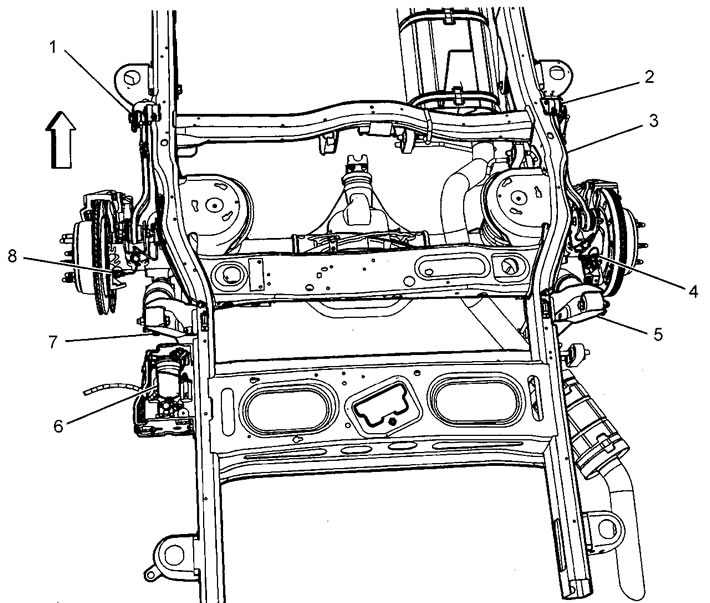

GMT900. A keret hátulja. 1 - bal oldali karosszéria magasság érzékelő, 2 - jobb felfüggesztési szint érzékelő, 3 - keret, 4 - jobb kerék fordulatszám érzékelő, 5 - jobb lengéscsillapító elektromágneses szelep, 6 - karosszéria magasság állító rendszer kompresszor, 7 - bal lengéscsillapító elektromágneses szelep, 8 - bal kerék fordulatszám érzékelő.

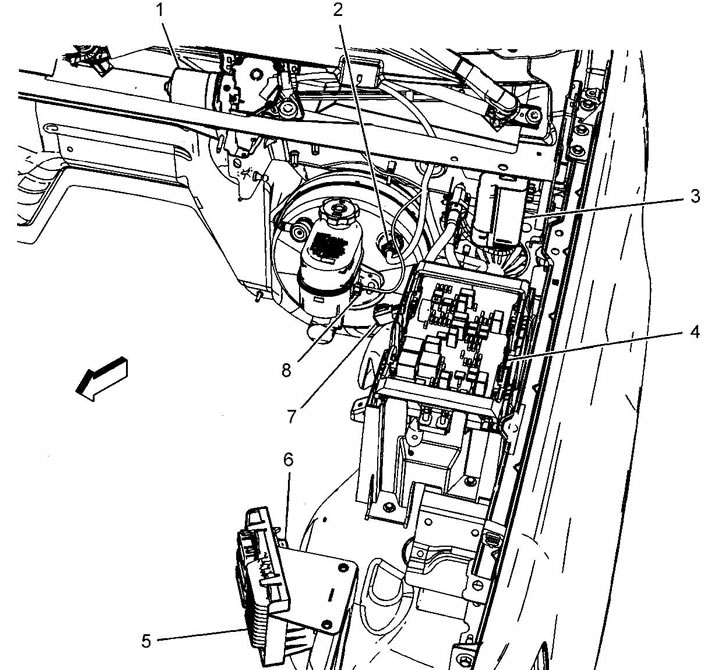

GMT900. A motortér bal oldala. 1 - ablaktörlő motor, 2 - fékrásegítő, 3 - ablakmosó folyadék melegítő, 4 - biztosítékdoboz a motorháztető alatt, 5 - motorvezérlő egység (ECM), 6 - automata sebességváltó vezérlőegység (ATM), 7 - fékrásegítő vákuumérzékelő, 8 - fékfolyadék szintérzékelő.

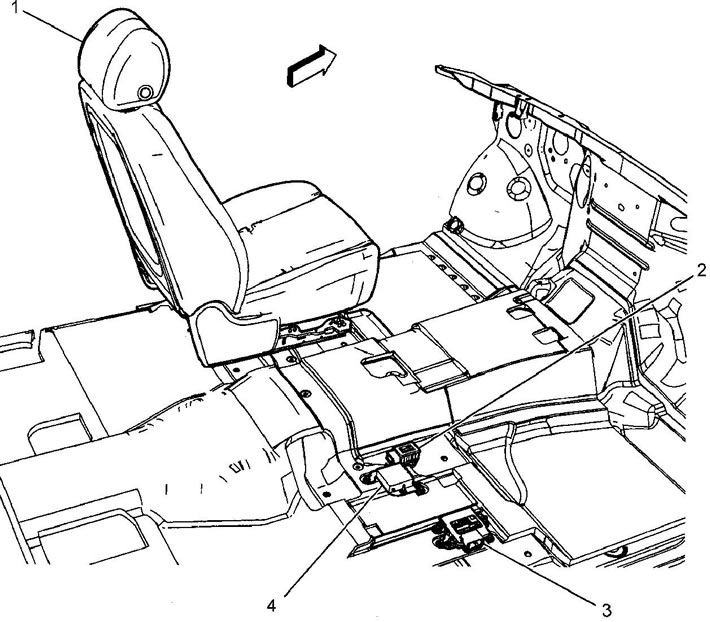

GMT900. A pályaeltérés-érzékelő helye. 1 - vezetőülés, 2 - oldalgyorsulás érzékelő és irányeltérés érzékelő, 3 - riasztó egység, 4 - tolatókamera képkimeneti egység.

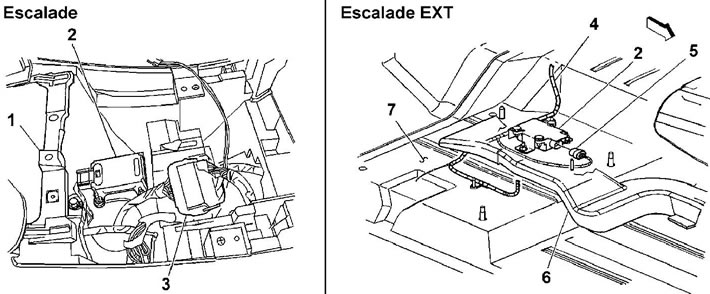

GMT800. A pályaeltérés-érzékelő helye. 1 - középkonzol, 2 - oldalgyorsulás érzékelő és elfordulási sebesség érzékelő, 3 - C309 csatlakozó, 4 - vezetékek, 5 - oldalirányú gyorsulás érzékelő és elfordulási sebesség érzékelő csatlakozó, 6 - első utas oldali légcsatorna, 7 - első utas oldali padlópanel.

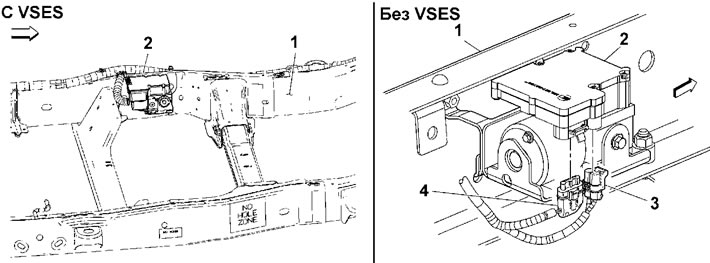

GMT800. A nyomásmodulátor helye. 1 - keret, 2 - nyomásmodulátor, 3, 4 - csatlakozók C1, C2.

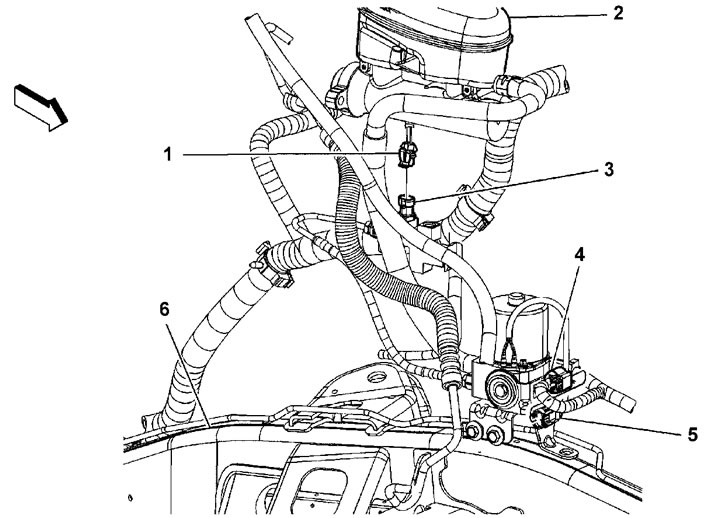

GMT800. VSES rendszerrel rendelkező modellek. Kiegészítő nyomásszabályozó szivattyú. 1 - nyomáskülönbség érzékelő csatlakozója, 2 - fékfolyadék tartály, 3 - nyomáskülönbség érzékelő, 4 - kiegészítő szivattyú csatlakozó, 5 - kiegészítő szivattyú, 6 - keret.
