Предњи део аутомобила
Бочно светло
1. Нагните кућиште фара напред да бисте омогућили приступ унутрашњости (члан 12), затим одврните навртке које причвршћују кућиште бочног светла (погледајте илустрацију).

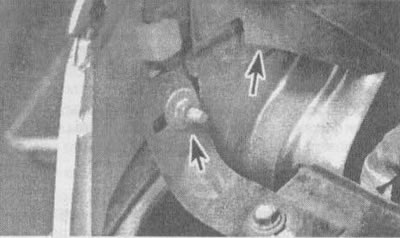

14.1. Положај навртки које причвршћују кућиште бочног светла (означено стрелицама)
2. Гурните тело батеријске лампе напред, а затим га извуците да бисте приступили грлу сијалице (погледајте илустрацију).

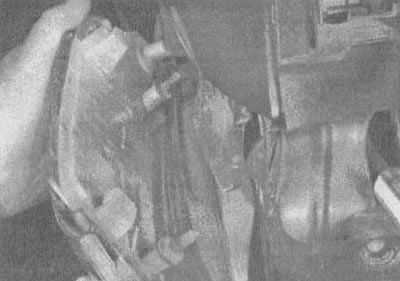

14.2 Гурните кућиште напред да бисте га отпустили са крила, а затим га повуците назад да бисте приступили држачу сијалице
3. Одвојите држач лампе окретањем у смеру супротном од казаљке на сату, а затим извадите лампу из држача (погледајте илустрацију).

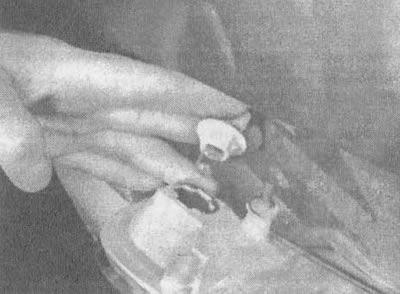

14.3а. Извадите грло сијалице из кућишта |

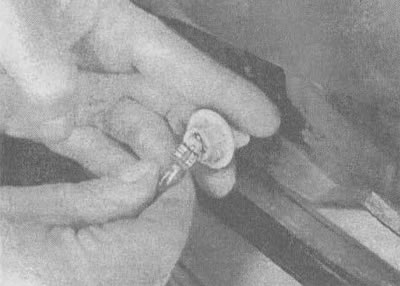

14.3б. Лампа је уметнута у грло |
Паркинг светла и показивачи правца
4. Посегните испод предњег браника, окрените држач у смеру супротном од казаљке на сату и извадите га из кућишта (погледајте илустрацију).

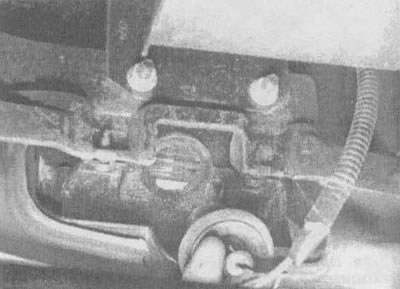

14.4. Посегните испод предњег браника, ухватите грло лампе прстима и извуците га из кућишта
5. Извадите лампу из држача (погледајте илустрацију).

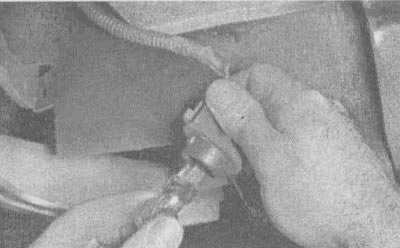

14.5. Прстима извадите лампу из грла
Унутрашњост аутомобила
Лампа за осветљење прага
6. Уклоните кућиште батеријске лампе помоћу малог одвијача (погледајте илустрацију).

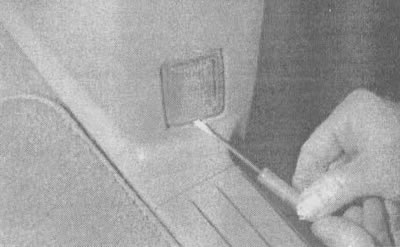

14.6. Користите мали одвијач да бисте уклонили лампу
7. Искључите електрични конектор, отпустите држач краја лампе и одврните лампу из кућишта (погледајте илустрације).

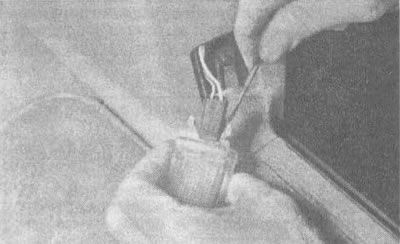

14.7а. Искључите електрични конектор помоћу одвијача |

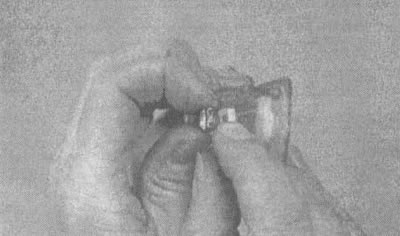

14.7б. Гнездо лампе је уграђено у грло у кућишту |
Унутрашње светло
8. Користите мали одвијач да бисте уклонили сочиво (погледајте илустрацију).

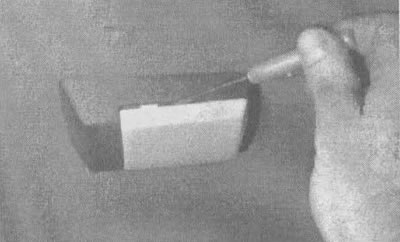

14.8 Уклоните сочиво помоћу малог одвијача
9. Отпустите лампу из држача (погледајте илустрацију).

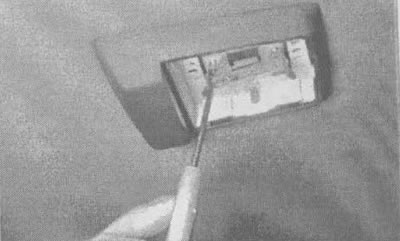

14.9 Користећи мали одвијач, пажљиво савијте копчу на крају лампе
Појединачна лампа за осветљење
10. Уклоните сочиво и лампу, а затим клештима одврните навртке и спустите кућиште лампе (погледајте илустрацију).

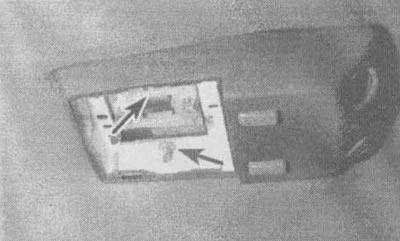

14.10 Користећи клешта, уклоните компресионе навртке (означене стрелицама) и спустите кућиште
11. Извадите грло лампе из кућишта, а затим извадите лампу тако што ћете је притиснути и окренути у смеру супротном од казаљке на сату (погледајте илустрацију).

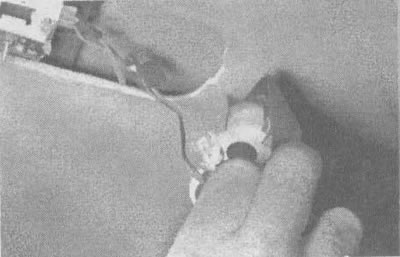

14.11. Одвојите држач од кућишта, а затим извадите лампу
Светло инструмент табле
12. Да бисте приступили светлима на инструмент табли, прво морате да уклоните инструмент таблу (видети одељак 16). Да бисте уклонили грло за лампу, окрените га у смеру супротном од казаљке на сату и извуците га из плоче (погледајте илустрацију). Да бисте уклонили лампу из грла, једноставно је извуците.

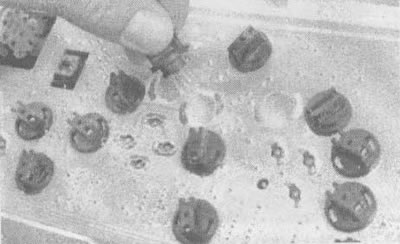

14.12. Окрените лампу и скините је са плоче
Задњи део аутомобила
Задња светла
13. Одврните два завртња са стране кућишта (погледајте илустрацију).

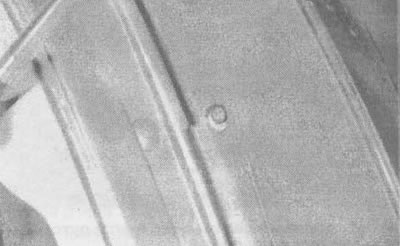

14.13. Да бисте одврнули два завртња који причвршћују поклопац задњег светла, биће вам потребан крстасти одвијач
14. Притисните две стезаљке и, окрећући, уклоните кућиште, отварајући приступ кертриџима (видети илустрацију).

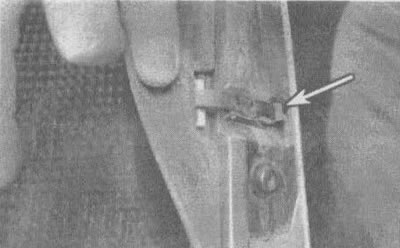

14.14а. Отпустите обе стезаљке за причвршћивање кућишта (приказане стрелицом) |

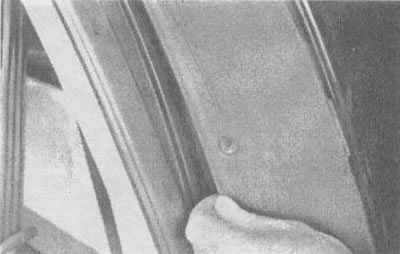

14.14б. Окрените и уклоните кућиште батеријске лампе |
15. Окрените кертриџ у смеру супротном од казаљке на сату да бисте га извадили из кућишта (погледајте илустрацију).

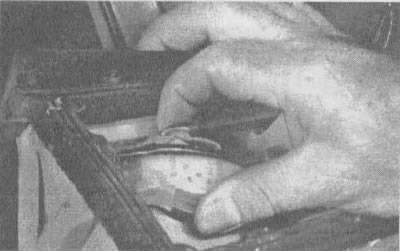

14.15а. Код неких лампи потребно је притиснути стезаљку, затим окренути грло у смеру супротном од казаљке на сату и извадити га |

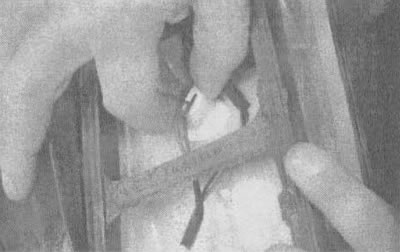

14.15б. Грла мањих лампи се могу једноставно окренути и извадити |
16. Извадите лампу из грла (видети илустрацију).

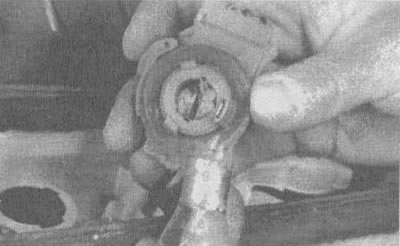

14.16а. Велике лампе се уклањају притиском и окретањем |

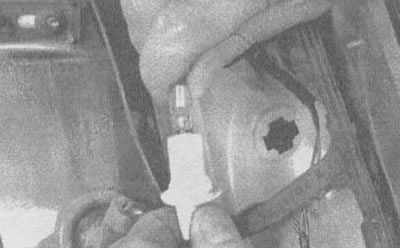

14.16б. Мање лампе се једноставно извлаче из грла |
Дуплирана светла
17. Уклоните задњу регистарску таблицу.
18. Одврните два завртња и уклоните кућиште батеријске лампе (погледајте илустрацију).

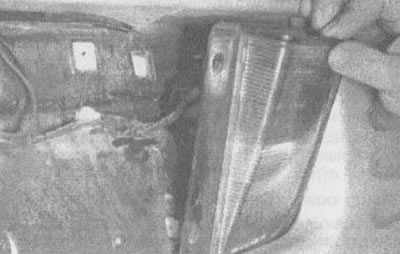

14.18. Одвојите завртње и кућиште лампе за вожњу уназад
19. Окрените држач лампе у смеру супротном од казаљке на сату да бисте га извадили из кућишта (погледајте илустрацију).

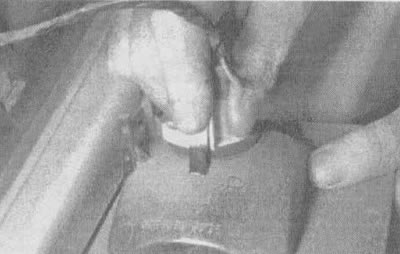

14.19. Окрените држач лампе у смеру супротном од казаљке на сату и извадите га из кућишта
20. Извадите лампу из грла (видети илустрацију).

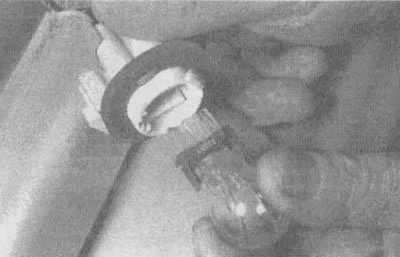

14.20. Лампа је извађена из грла
Светло регистарске таблице
21. Уклоните регистарску таблицу.
22. Одврните два завртња са Торкс главом и одвојите светло.
23. Извадите грло из кућишта, а затим извадите лампу.
