Кутије са осигурачима и релејима (Chevrolet Orlando 1)

Садржај: Шема 18.1. Кутије са осигурачима и… ↧ Шема 18.2. Кутије са осигурачима и… ↧ Шема 18.3. Кутије са осигурачима и… ↧

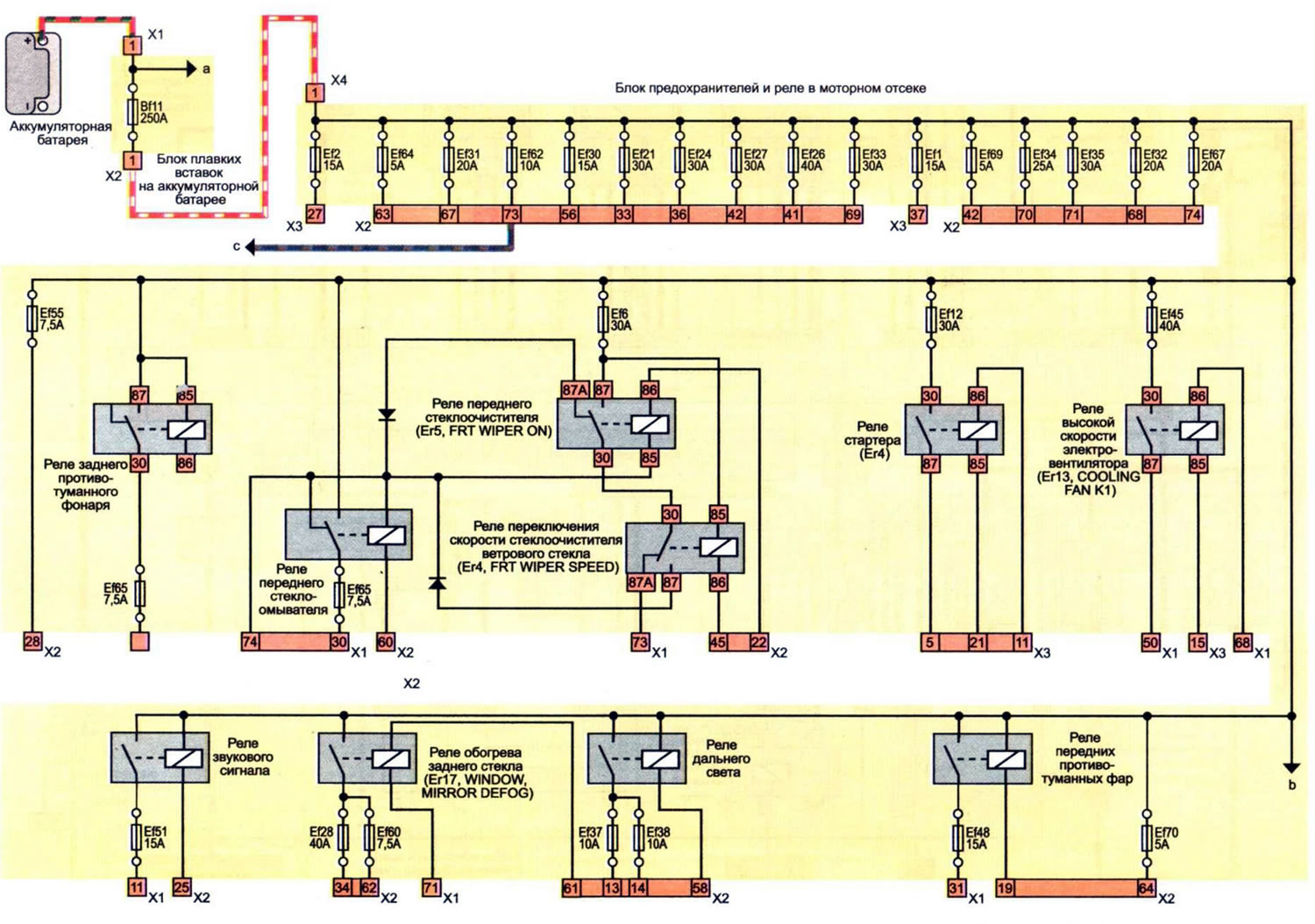

Шема 18.1. Кутије са осигурачима и релејима

Шема 18.1. Кутије са осигурачима и релејима

Отворите велику слику на новој картици →

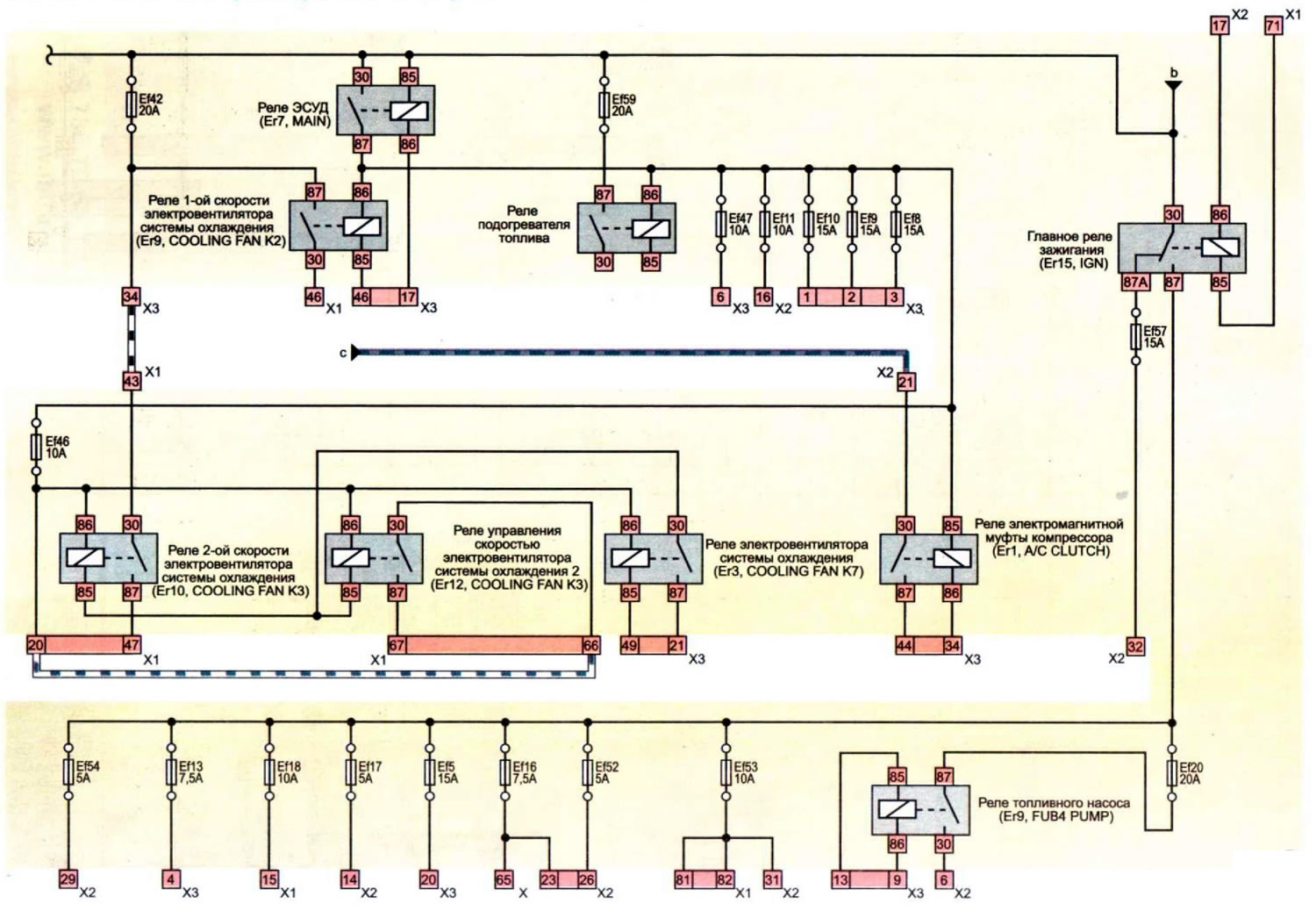

Шема 18.2. Кутије са осигурачима и релејима

Шема 18.2. Кутије са осигурачима и релејима

Отворите велику слику на новој картици →

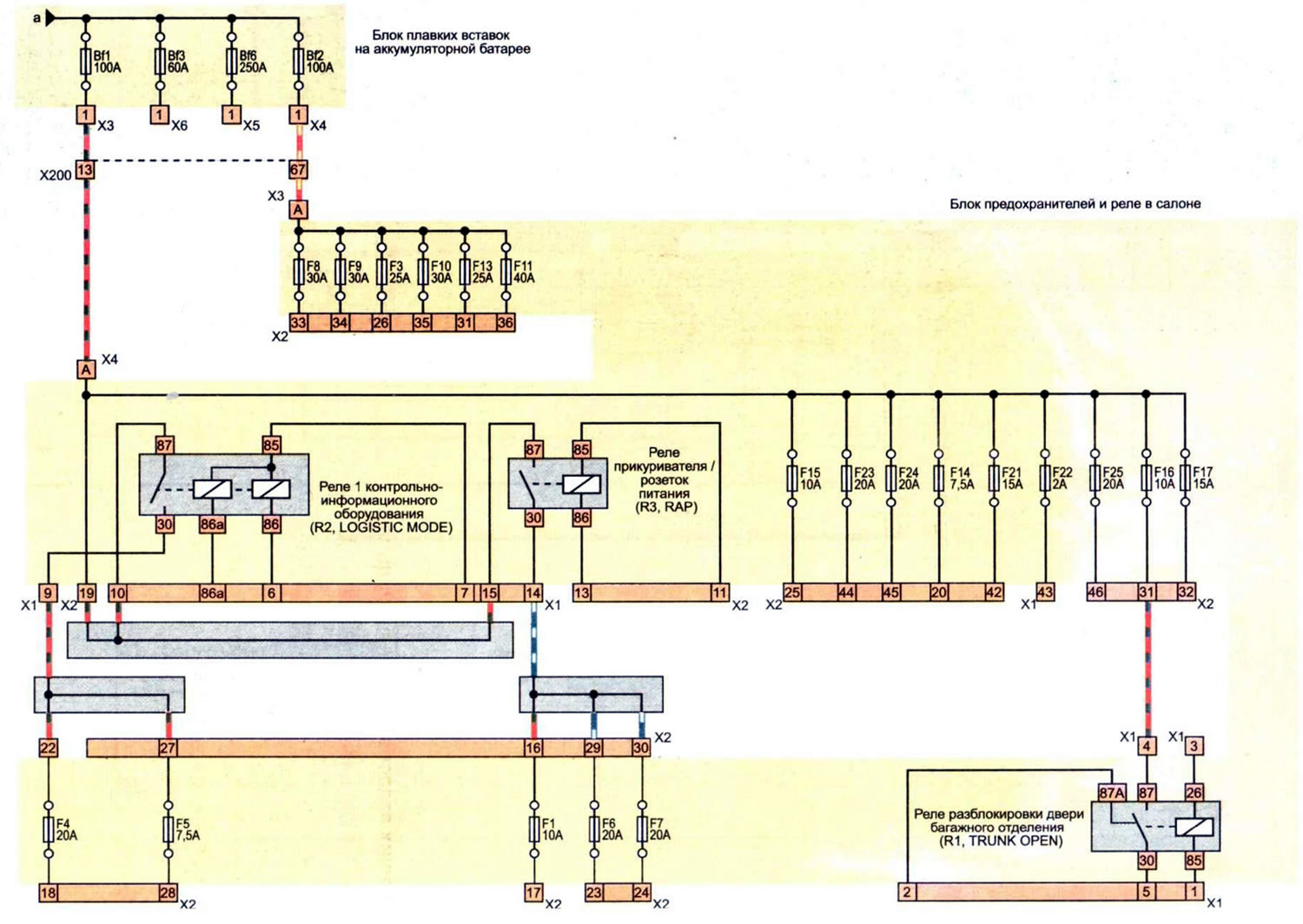

Шема 18.3. Кутије са осигурачима и релејима

Шема 18.3. Кутије са осигурачима и релејима

Отворите велику слику на новој картици →

(Оригинални текст се може наћи на веб-сајту CHEVYMAN.RU)

Чланак је проверен: Владимир Романников
