Kresba 8-11. Upevnenie nárazníka na horný predný priečny nosník:
1 - samorezná skrutka.
Odskrutkujte dve skrutky 1 (kresba 8-12), ktoré zaisťujú nárazník (v oblasti ŠPZ).
Kresba 8-12. Upevnenie nárazníka na spodnú prednú priečku:
1 - skrutka;
2 - chrómované čalúnenie.
Odskrutkujte dve matice 1 (kresba 8-13) spodného držiaka nárazníka.
Kresba 8-13. Upevnenie nárazníka na spodnú prednú priečku (pohľad zdola):
1 - skrutka.
Odskrutkujte šesť skrutiek 1 (kresba 8-14) a dve matice 2 zaisťujúce ochranný kryt pravého/ľavého podbehu predného kolesa a odstráňte ochranný kryt 3.

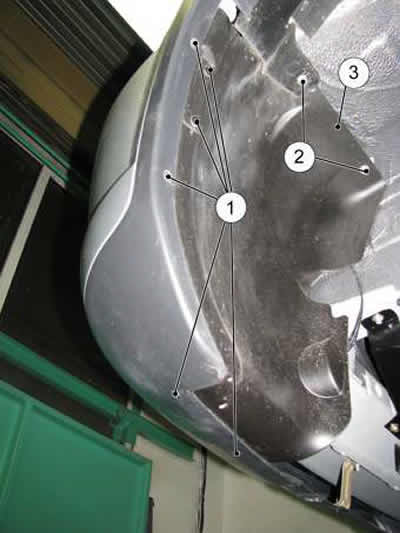

Kresba 8-14. Upevnenie nárazníka a ochranného krytu pravého/ľavého podbehu kolesa:
1 - skrutky;
2 - skrutkay;
3 - ochranný kryt.
Odpojte konektor 1 (kresba 8-15) predného káblového zväzku od hmlových svetiel.
Kresba 8-15. Umiestnenie hmlových svetiel vpravo/vľavo:
1 - blok postroja;
2 - hmlové svetlo.
Odskrutkujte jednu skrutku 1 (kresba 8-16) zo strany podbehu kolesa, čím upevnite obloženia 1 (kresba 8-17) svetlometov.
Kresba 8-16. Upevnenie krytu svetlometu na nárazník:
1 - skrutka.
Odstráňte obloženie 1 (kresba 8-17) pravého a ľavého svetlometu, čím prekonáte odpor obojstrannej lepiacej pásky.

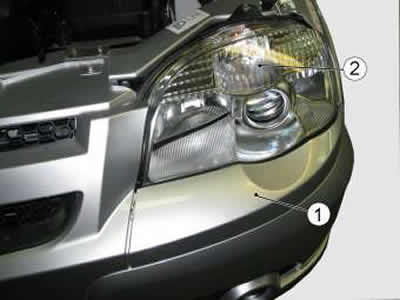

Kresba 8-17. Kryt svetlometu:
1 - kryt ľavého svetlometu;
2 - svetlomet.
Odskrutkujte dve skrutky 1 (kresba 8-18) horného bočného upevnenia nárazníka k spodnej priečke karosérie a vyberte nárazník 2.

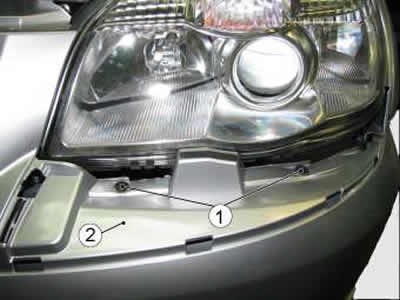

Kresba 8-18. Uchytenie na bočný nárazník:
1 - skrutka;
2 - nárazník.
Demontáž nosníka predného nárazníka.
Odskrutkujte jednu skrutku 1 (kresba 8-19) bočnej montáže nosníka nárazníka.
Kresba 8-19. Bočné upevnenie nosníka predného nárazníka:
1 - skrutka;
2 - nosník predného nárazníka.
Odskrutkujte štyri matice 1 (kresba 8-20) zaisťujúce nosník predného nárazníka a vyberte nosník 2.

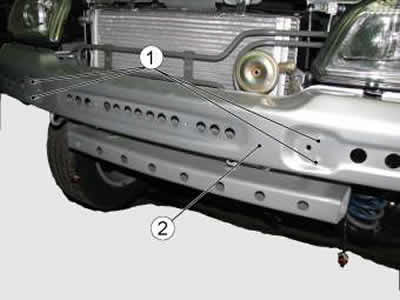

Kresba 8-20. Uchytenie nosníka predného nárazníka:
1 - skrutka;
2 - nosník predného nárazníka.
