Снятие и установка двигателя (Chevrolet Captiva 1)

Необходимое оборудование

EN-48243 Стеллаж для демонтажа/установки двигателя в сборе

EN-48244 Кронштейн стеллажа для демонтажа/установки двигателя в сборе

Процедура снятия

1. Разрядите систему кондиционирования воздуха (A/C), если имеется.

2. Слить жидкость рулевого управления с гидроусилителем, если она предусмотрена конструкцией.

3. Отсоедините отрицательный кабель аккумулятора.

4. Снять декоративную крышку. См. «Декоративная крышка» в этом разделе.

5. Снять шланги и воздуховоды системы нагнетаемого воздуха. См. «Система нагнетания воздуха» в этом разделе.

6. Слейте охлаждающую жидкость двигателя. См. Раздел 1D1, Охлаждение двигателя - 2.0 Дизель.

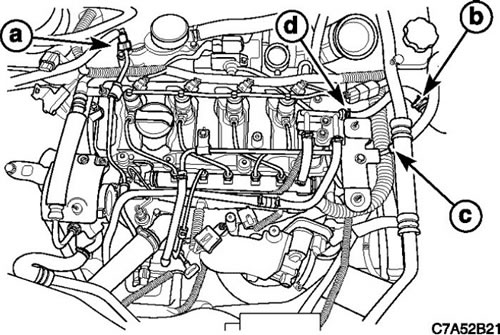

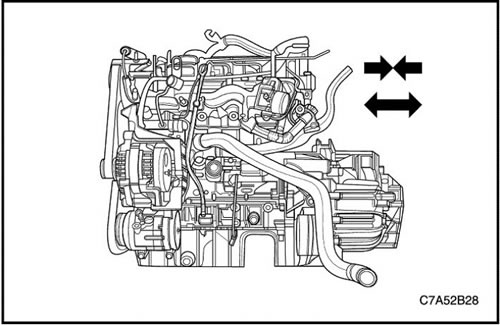

7. Отсоединить разъем (a) подающего топливопровода.

8. Отсоединить шланг охлаждающей жидкости от расширительного бачка (b, c).

9. Отсоединить возвратный топливный шланг от соединительного блока (d).

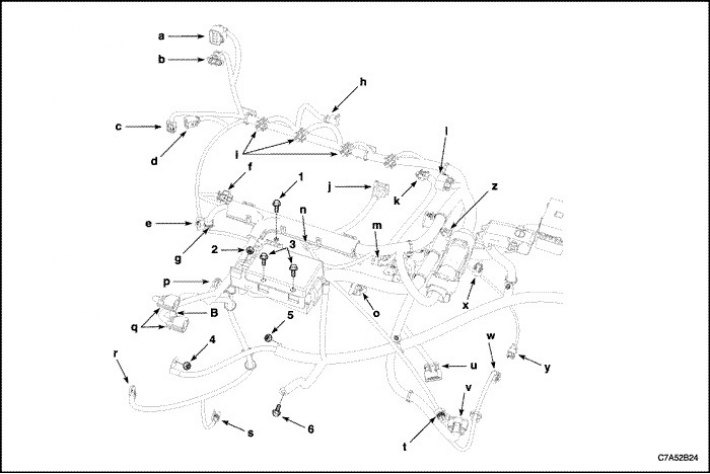

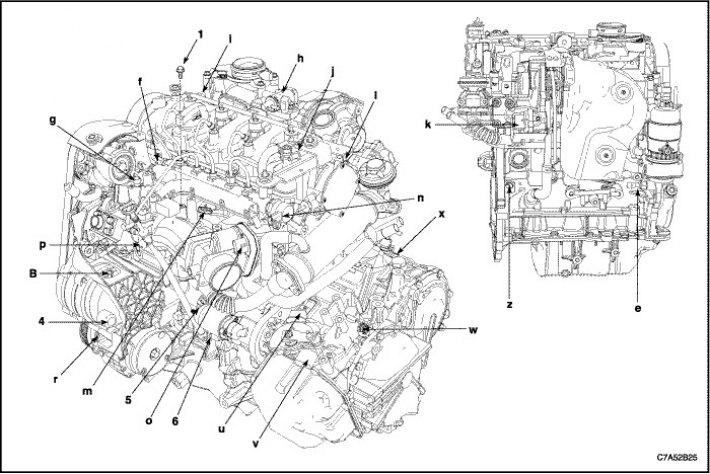

10. Отсоединить жгут проводов двигателя.

• a) Отсоединить разъем проводов подогревателя топлива.
• b) Отсоединить разъем датчика массового расхода воздуха(MAF).
• c) Отсоединить разъем провода датчика температуры отработавших газов.
• d) Отсоединить разъем датчика давления сажевого фильтра дизельного двигателя (DPF).
• e) Отсоединить разъем датчика давления моторного масла.
• f) Отсоединить разъем датчика давления в общей топливной рампе.
• g) Отсоединить разъем датчика температуры охлаждающей жидкости.
• h) Отсоединить разъем электромагнитного клапана вакуума рециркуляции отработавших газов.
• i) Отсоединить разъем топливной форсунки.
• j) Отсоединить разъем датчика положения распределительного вала (CMP).
• k) Отсоединить разъем привода турбокомпрессора.
• l) Отсоединить разъем провода свечи накаливания.
• m) Отсоединить разъемом датчика давления наддува (T-MAP).
• n) Отсоединить разъем регулятора общей топливной рампы.
• o) Отсоединить разъем корпуса ETC.
• p) Отсоединить разъем насоса для впрыска топлива.
• q) Отсоединить разъемы вентиляторов системы охлаждения.
• r) Отсоединить разъем компрессора кондиционера.
• s) Отсоединить разъем провода электромагнитного клапана стартера.
• t) Отсоединить разъем датчика давления кондиционера.
• u) Отсоединить разъем переключателя диапазонов коробки передач с главной передачей в сборе, если это автоматизированная коробка передач с главной передачей в сборе.
• v) Отсоединить электрический разъём разводки коробки передач с главной передачей в сборе, если это автоматизированная коробка передач с главной передачей в сборе.
• w) Отсоединить электрический разъем датчика скорости первичного вала, если это автоматизированная коробка передач с главной передачей в сборе.
• x) Отсоединить электрический разъем датчика скорости вторичного вала, если это автоматизированная коробка передач с главной передачей в сборе.
• y) Отсоединить разъем датчика скорости, если это механическая коробка передач с главной передачей в сборе.
• z) Отсоединить датчик положения коленчатого вала.
• (B) Отсоединить разъем генератора.

1. Отвернуть стяжной болт контактной колодки двигателя с впускного коллектора.
2. Снять модуль свечей накаливания.
3. Снять коробку предохранителей свечей накаливания.
4. Отвернуть гайку разъема B+ генератора.
5. Отвернуть гайку разъема электромагнитного клапана стартера.
6. Отвернуть болт заземления двигателя.

11. Снимите расширительный бачок. См. Раздел 1D1, Охлаждение двигателя - 2.0 Дизель.


12. Снять трубки насоса рулевого управления с гидроусилителем с насоса рулевого управления. Следуйте разделу 6В, Насос рулевого управления с усилителем.

13. Снять правую/левую ведущую полуось. См. раздел 3A, "Передний ведущий мост".

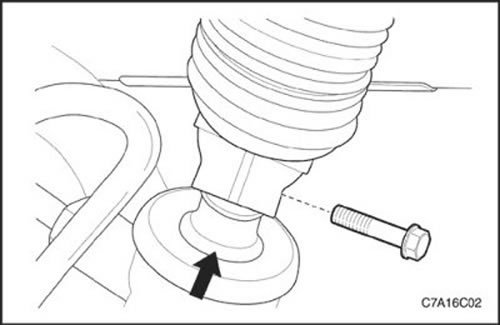

14. Отвернуть нижний стяжной болт промежуточного вала. См. Раздел 6C, Усиленный рулевой привод.

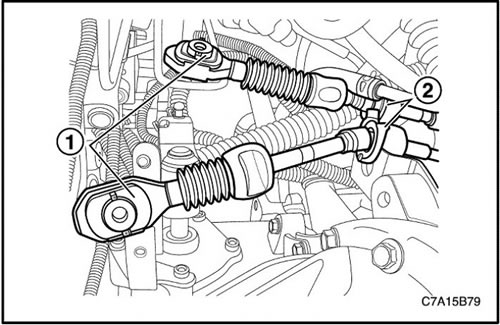

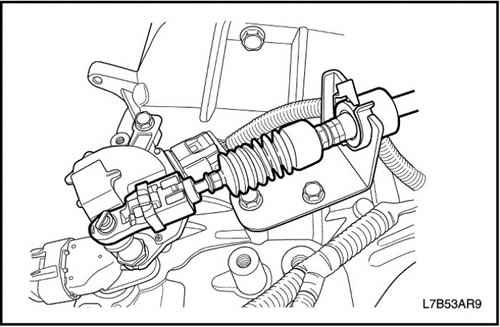

15. Снять трос управления переключением с автоматизированной коробки передач с главной передачей в сборе. См. Раздел 5A, Автоматическая коробка передач с главной передачей в сборе AISIN 55-51LE, если это автоматизированная коробка передач с главной передачей в сборе.



16. Снять трос выбора с коробки передач с главной передачей в сборе. См. Раздел 5B, Пятиступенчатая механическая коробка передач с главной передачей в сборе, если это механическая коробка передач с главной передачей в сборе.




17. Снять шланги масляного радиатора коробки передач с главной передачей в сборе с автоматизированной коробки передач с главной передачей в сборе. См. Раздел 5A, Автоматическая коробка передач с главной передачей в сборе AISIN 55-51LE, если это автоматизированная коробка передач с главной передачей в сборе.

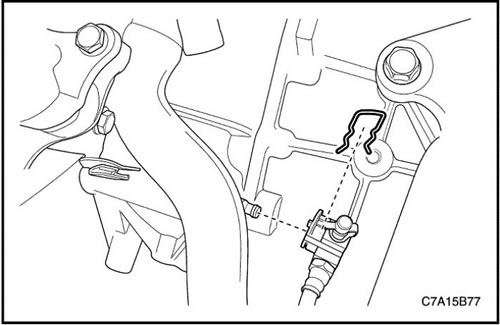

18. Снять трубку цилиндра привода сцепления с коробки передач с главной передачей в сборе. См. Раздел 5B, Пятиступенчатая механическая коробка передач с главной передачей в сборе, если это механическая коробка передач с главной передачей в сборе.

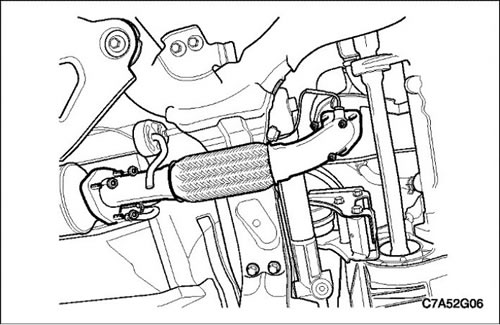

19. Снять приемную трубу глушителя между предварительным каталитическим нейтрализатором и трубкой сажевого фильтра дизельного двигателя (DPF). См. Раздел 1G1, Система выпуска отработавших газов - 2.0 Дизель.

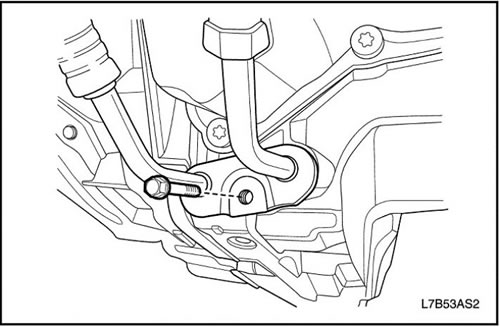

20. Снять трубку компрессора кондиционера с компрессора. Следуйте разделу 7В, Управление системами отопления, вентиляции и кондиционирования.

21. Снять возвратную трубку охлаждения рулевого управления с гидроусилителем. Смотрите раздел 6А, Система рулевого привода с усилителем.

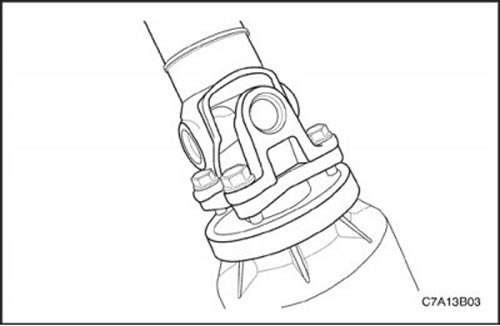

22. Снять карданный вал в сборе с раздаточной коробки, если имеется. См. Раздел 3B, "Задний ведущий мост".



23. Снять скобу кронштейна опоры.

24. Отвернуть стяжные болты опоры.

Внимание! Убедиться, что все компоненты стеллажа для демонтажа/установки узла двигателя EN-48243 приведены в точное соответствие с кронштейном EN-48244, как показано на рисунке.

• 1~4 : Кронштейн опоры
• a : Кронштейн масляного поддона дизельного двигателя
• b : FAM II 2.4D Кронштейн масляного поддона двигателя
• c & d : HFV6 3.2L Кронштейн масляного поддона двигателя
• e : Кронштейн механической коробки передач с главной передачей в сборе
• f : Кронштейн автоматической коробки передач с главной передачей в сборе
• g : Кронштейн раздаточной коробки (M/T и A/T)
• h : Кронштейн подвески коробки передач с главной передачей в сборе (M/T & A/T)

Внимание! Опустить автомобиль настолько, чтобы снять нагрузку с подвески двигателя и коробки передач с главной передачей в сборе, иначе может произойти повреждение подвески и отказ стеллажа/кронштейна стеллажа.

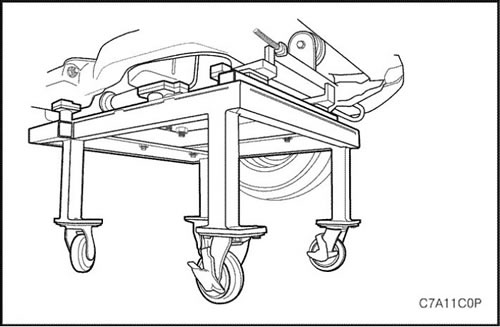

25. Опустить автомобиль и поместить узел двигателя на стеллаж для установки/демонтажа двигателя в сборе EN-48243 с кронштейном стеллажа EN-48244 до опоры.

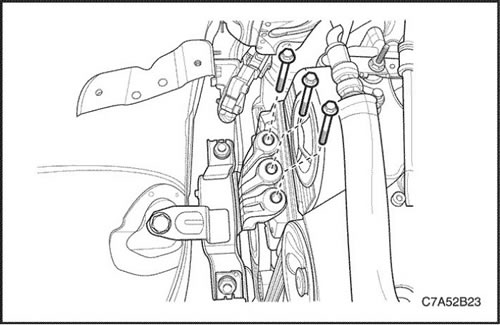

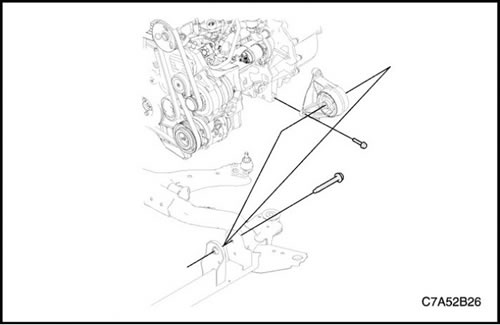

26. Отвернуть болт подвески двигателя с кронштейна подвески двигателя.



27. Снять болт крепления подвески коробки передач с главной передачей в сборе с коробки передач.



28. Подтянуть двигатель в сборе при помощи подъемного устройства и т.п.

29. Снять переднюю подвеску коробки передач с главной передачей в сборе.



30. Демонтировать заднюю подвеску коробки передач с главной передачей в сборе.



31. Снять двигатель и коробку передач с главной передачей в сборе.

Процедура установки

1. Установить коробку передач с главной передачей в сборе на двигатель в сборе.

Затянуть

Затянуть стяжные болты коробки передач с главной передачей в сборе до 75 Н·м (55,3 фунт-фута).

Затянуть болты крепления фланца масляного поддона к коробке передач с главной передачей в сборе до 50 Н·м (36,9 фунт-фута).

2. Установить опору на стеллаж для демонтажа/установки двигателя в сборе EN-48243 с кронштейном стеллажа EN-48244 и затем собрать двигатель и коробку передач с главной передачей в сборе на опоре.

Внимание! Убедиться, что все компоненты стеллажа для демонтажа/установки узла двигателя EN-48243 приведены в точное соответствие с кронштейном стеллажа EN-48244.

3. Опустить автомобиль и поместить двигатель и коробку передач с главной передачей в сборе, соединенными с опорой, на стеллаж для установки/демонтажа двигателя в сборе EN-48243 с кронштейном стеллажа EN-48244 в автомобиль.



4. Установить заднюю подвеску коробки передач с главной передачей в сборе.

Затянуть

Затянуть болт задней подвески коробке передач с главной передачей в сборе до 90 Н·м (66,4 фунт-фута).



5. Установить переднюю подвеску коробки передач с главной передачей в сборе.

Затянуть

Затянуть болт передней подвески коробке передач с главной передачей в сборе до 90 Н·м (66,4 фунт-фута).

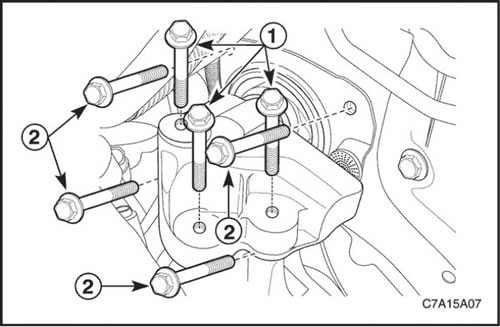

6. Установите подвеску КПП с главной передачей в сборе.

Затянуть

Затянуть стопорные болты (2) узла подвески коробки передач с главной передачей в сборе моментом 37 Н·м (27 lb-ft).

Затянуть стопорные болты (1) крепления кронштейна подвески коробки передач с главной передачей в сборе моментом 50 Н·м (37 lb-ft).



7. Завернуть болт подвески двигателя.

Затянуть

Затянуть стопорные болты кронштейна подвески двигателя до 50 Н·м (37 фунт-футов).



8. Демонтировать с автомобиля стеллаж для демонтажа/установки двигателя в сборе EN-48243 с кронштейном стеллажа EN-48244.

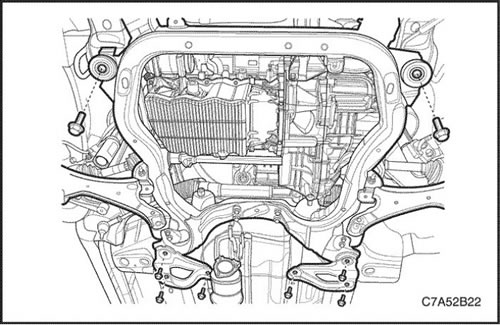

9. Прикрутить крепежные болты, соединяющие опору с корпусом. См. раздел 2C, "Передняя подвеска".

Затянуть

Затянуть крепежные болты рамы моментом 155 Н·м (114,3 lb-ft).

10. Установить стопорные болты кронштейна опоры. См. раздел 2C, "Передняя подвеска".

Затянуть

Затянуть болты кронштейна рамы моментом 50 Н·м (36,9 lb-ft).

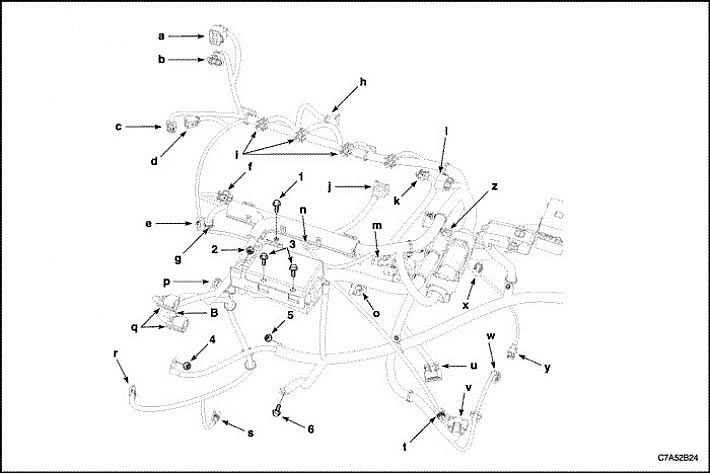

11. Подсоединить жгут проводов двигателя.

• a) Подсоединить разъем подогрева топлива.
• b) Подсоединить разъем датчика массового расхода воздуха (MAF).
• c) Подсоединить разъем провода датчика температуры отработавших газов.
• d) Подсоединить разъем датчика давления сажевого фильтра дизельного двигателя (DPF).
• e) Подсоединить разъем датчика давления масла в двигателе.
• f) Подсоединить разъем датчика давления в общей топливной рампе.
• g) Подсоединить разъем датчика температуры охлаждающей жидкости.
• h) Подсоединить разъем электромагнитного клапана вакуума рециркуляции отработавших газов.
• i) Подсоединить разъем топливной форсунки.
• j) Подсоединить разъем датчика положения распределительного вала (CMP).
• k) Подсоединить разъем привода турбокомпрессора.
• l) Подсоединить разъем провода свечи накаливания.
• m) Подсоединить разъемом датчика давления наддува (T-MAP).
• n) Подсоединить разъем регулятора общей топливной рампы.
• o) Подсоединить разъем корпуса ETC.
• p) Подсоединить разъем насоса для впрыска топлива.
• q) Подсоединить разъемы вентиляторов системы охлаждения.
• r) Подсоединить разъем компрессора кондиционера.
• s) Подсоединить разъем провода электромагнитного клапана стартера.
• t) Подсоединить разъем датчика давления кондиционера.
• u) Подсоединить разъем переключателя диапазонов коробки передач с главной передачей в сборе, если это автоматизированная коробка передач с главной передачей в сборе.
• v) Подсоединить электрический разъём разводки коробки передач с главной передачей в сборе, если это автоматизированная коробка передач с главной передачей в сборе.
• w) Подсоединить электрический разъем датчика скорости первичного вала, если это автоматизированная коробка передач с главной передачей в сборе.
• x) Подсоединить электрический разъем датчика скорости вторичного вала, если это автоматизированная коробка передач с главной передачей в сборе.
• y) Подсоединить разъем датчика скорости, если это механическая коробка передач с главной передачей в сборе.
• z) Подсоединить датчик положения коленчатого вала.
• (B) Подсоединить разъем генератора.

1. Завернуть стяжной болт контактной колодки двигателя на впускном коллекторе.
2. Завернуть гайку модуля свечей накаливания.
3. Завернуть болт коробки предохранителей свечей накаливания.
4. Завернуть гайку разъема B+ генератора.
5. Завернуть гайку разъема электромагнитного клапана стартера.
6. Завернуть болт заземления двигателя.

Затянуть

Затянуть стяжной болт контактной колодки жгута проводов двигателя до 15 Н·м (11,1 фунт-фута).

Затянуть стопорную гайку модуля свечей накаливания до 14 Н·м (10,3 фунт-фута).

Затянуть болты коробки предохранителей свечей накаливания до 10 Н·м (88,5 фунт-дюйма).

Затянуть гайку разъема B+ генератора до 25 Н·м (18,4 фунт-фута).

Затянуть гайку разъема электромагнитного клапана стартера до 15 Н·м (11,1 фунт-фута).

Затянуть болт заземления блока цилиндров двигателя до 25 Н·м (18,4 фунт-фута).
