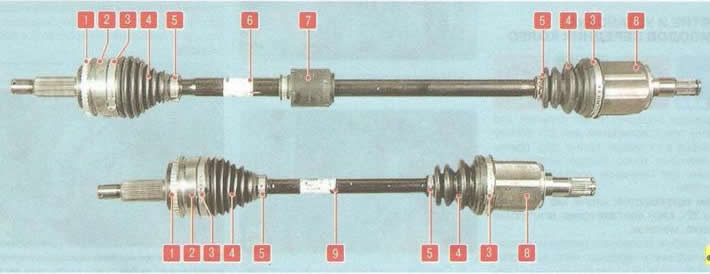

Рис. 6.10. Приводы передних колес: 1 - задающее кольцо датчика частоты вращения колеса; 2 - наружный шарнир равных угловых скоростей; 3 - большой хомут крепления чехла шарнира; 4 - чехлы шарниров; 5 - малый хомут крепления чехла шарнира; 6, 9 - валы приводов; 7 - динамический демпфер; 8 - внутренний шарнир равных угловых скоростей
Наружный шарнир типа Бирфильд состоит из корпуса, сепаратора, обоймы и шести шариков. В корпусе шарнира и в обойме выполнены канавки для размещения шариков. Канавки в продольной плоскости выполнены по радиусу, что обеспечивает требуемый угол поворота наружного шарнира. Шлицевый наконечник корпуса наружного шарнира установлен в ступицу переднего колеса и прикреплен к ней гайкой.
Обойма наружного шарнира установлена на шлицах вала и зафиксирована на валу стопорным кольцом.
Внутренний шарнир автомобиля с автоматической коробкой передач типа Трипод состоит из корпуса и трех роликов на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы. В корпусе шарнира выполнены пазы для роликов. Трехшиповая ступица зафиксирована на валу стопорным кольцом, ролики позволяют ступице перемещаться в пазах корпуса шарнира в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата. Шлицевый наконечник корпуса внутреннего шарнира закреплен в полуосевой шестерне дифференциала пружинным стопорным кольцом.
В шарнирах типа Бирфильд установлены шарики одной сортировочной группы. Все детали шарнира селективно подобраны друг к другу, поэтому ремонтировать шарнир заменой отдельных деталей нельзя и в запасные части поставляют только шарнир в сборе и малый ремкомплект, включающий в себя стопорное кольцо, чехол и хомуты крепления чехла, а в некоторых случаях и смазку.
Шарнир типа Трипод поставляют в запасные части в виде двух ремкомплектов: большого, включающего в себя все детали шарнира, и малого, который аналогичен ремкомл- лекту наоужного шарнира.
Для смазки шарниров применяют специальную смазку с дисульфидом молибдена. Полости всех шарниров защищены от попадания дорожной грязи и воды резиновыми гофрированными чехлами 4, закрепленными на корпусах шарниров и на валах приводов большими 3 и малыми 5 хомутами соответственно.
Наружные и внутренние шарниры равных угловых скоростей обоих приводов одинаковы. Однако валы приводов различаются по длине, поэтому приводы правого и левого колес невзаимозаменяемы. Для снижения вибрации в трансмиссии на валу правого привода установлен динамический демпфер 7, закрепленный хомутами, аналогичными малым хомугам 5 чехлов 4.
Полезный совет: Шарниры приводов очень долговечны, их расчетный ресурс почти равен ресурсу автомобиля. Однако в эксплуатации их меняют или ремонтируют довольно часто из-за повреждения защитных чехлов. Такая работа довольно дорога и трудоемка. Для того чтобы серьезно сэкономить, регулярно проверяйте состояние защитных чехлов шарниров и немедленно заменяйте их при малейших повреждениях. Если в шарнир через поврежденный чехол попадет вода или пыль, он выйдет из строя через несколько сотен километров пробега. Герметичный шарнир изнашивается чрезвычайно медленно.
