Необходима екипировка
- DT-48200 Закопчалка на корпуса на скоростната кутия с крайно задвижване
- DT-48241 Състезателна плоча на лагера на корпуса на скоростната кутия със сглобка на крайната предавка
- DT-48242 Състезателна плоча на лагера на корпуса на съединителя

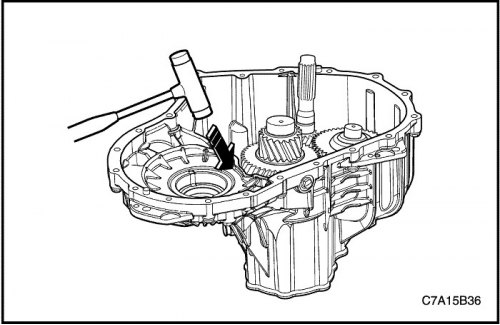

1. С помощта на гумен чук леко почукайте съединителната повърхност на корпуса на скоростната кутия с възела на крайното задвижване, за да се уверите, че лагерите са легнали напълно.
2. Инсталирайте DT-48200 в корпуса на скоростната кутия с крайното задвижване.

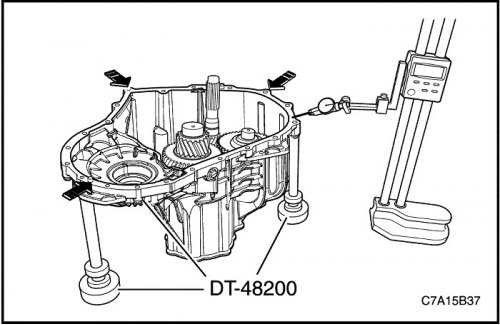

3. Като използвате DT-48200 и манометър за височина, регулирайте настройката на нулевата точка за всяко място на повърхността на фланеца на корпуса на скоростната кутия.
Важно: За да зададете нулевата точка, регулирайте височината на DT-48200.

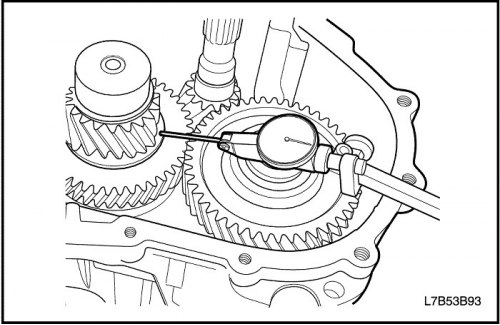

4. С помощта на ръстомер измерете на три места по повърхността на упорния пръстен на зъбното колело на вторичния вал. (Средно = A)
- Височината от повърхността на фланеца на корпуса на скоростната кутия с възела на крайното задвижване до повърхността на упорния пръстен.

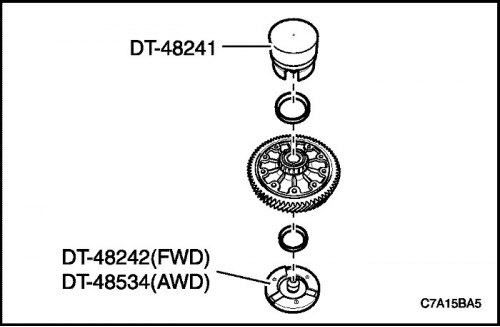

5. Позиционирайте пръстена на лагера на диференциала на корпуса на съединителя, диференциала, лагера на диференциала на корпуса на трансмисията с възела на крайното задвижване и DT-48241 върху DT-48242 (за задвижване на четирите колела) или DT-48534 (за задвижване на всички колела).

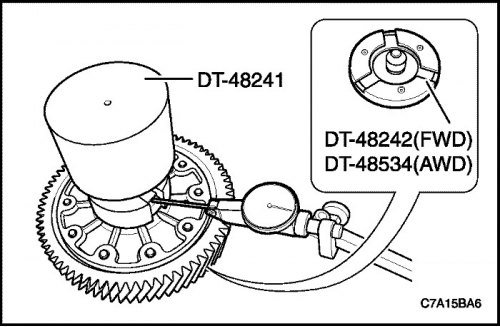

6. Като използвате манометър за височина, регулирайте настройката на нулевата точка за всяко място върху повърхността на диференциалния лагер на корпуса на скоростната кутия с модула на крайното задвижване.

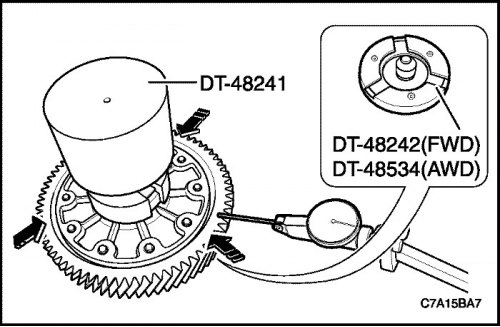

7. С помощта на височина измервайте на три места по повърхността на епицикличното колело на диференциалното зъбно колело. (Средно = B)
- Височината от лагерния пръстен на диференциала на корпуса на скоростната кутия с възела на крайното задвижване до повърхността на епицикличното зъбно колело на диференциала.

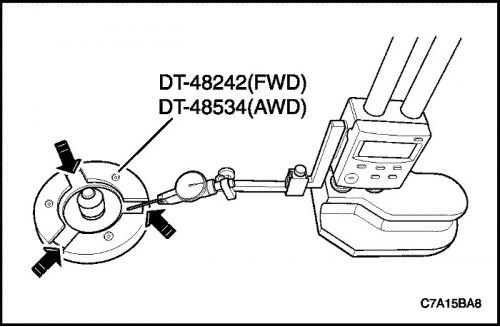

8. С помощта на алтиметър направете измервания на три места на DT-48242 (за задвижване на четирите колела) или DT-48534 (за задвижване на всички колела).
- Височина от лагерния пръстен на диференциала на корпуса на скоростната кутия с крайното задвижване до лагерния пръстен на диференциала на корпуса на съединителя.

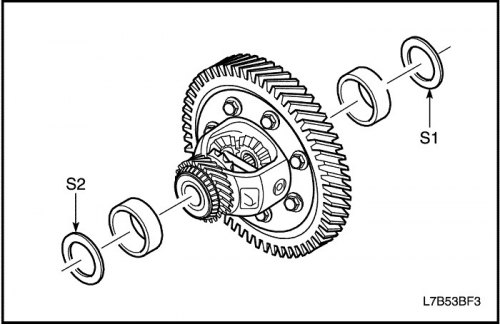

9. За да получите размера на подложката за корпуса на трансмисията с модула на крайното задвижване, използвайте следната формула.
S1 (За FWD и AWD) = 62,92 mm - A - B
10. За да получите размера на подложката на корпуса на съединителя, използвайте следната формула:
S2 (за FWD) = 156,84 mm - C - S1
S2 (за AWD)= 158,09 mm - C - S1
РЕГУЛИРАНЕ НА ХАРАКТЕРИСТИКИТЕ НА ШИМ (Толеранс: -0.03)
- За задвижване на четирите колела - размер на уплътнението на картера на съединителя и на картера на скоростната кутия с главната прехвърлянето на събирането.
- За задвижване на всички колела - размерът на уплътнението за корпуса на скоростната кутия с окончателното задвижване.
(Единична единица: мм)
|
Номер на част
|
Регулиране на размера на подложката
|
Номер на част
|
Регулиране на размера на подложката
|
|
96420170
|
0.50
|
96420161
|
0.95
|
|
96420169
|
0.55
|
96420160
|
1.00
|
|
96420168
|
0.60
|
96420159
|
1.05
|
|
96420167
|
0.65
|
96420158
|
1.10
|
|
96420166
|
0.70
|
96420157
|
1.15
|
|
96420165
|
0.75
|
96420156
|
1.20
|
|
96420164
|
0.80
|
96420155
|
1.25
|
|
96420163
|
0.85
|
96420154
|
1.30
|
|
96420162
|
0.90
|
96420153
|
1.35
|
РЕГУЛИРАНЕ НА ХАРАКТЕРИСТИКИТЕ НА ШИМ (Толеранс: -0.03)
- За задвижване на всички колела - размер на уплътнението на корпуса на съединителя.
(Единична единица: мм)
|
Номер на част
|
Регулиране на размера на подложката
|
Номер на част
|
Регулиране на размера на подложката
|
|
96420188
|
0.50
|
96420179
|
0.95
|
|
96420187
|
0.55
|
96420178
|
1.00
|
|
96420186
|
0.60
|
96420177
|
1.05
|
|
96420185
|
0.65
|
96420176
|
1.10
|
|
96420184
|
0.70
|
96420175
|
1.15
|
|
96420183
|
0.75
|
96420174
|
1.20
|
|
96420182
|
0.80
|
96420173
|
1.25
|
|
96420181
|
0.85
|
96420172
|
1.30
|
|
96420180
|
0.90
|
96420171
|
1.35
|
