Съдържание: Премахване ↧ Монтиране ↧
Премахване
1. Деактивирайте системата за пасивна безопасност (вижте раздел "Деактивиране и свързване на системата за пасивна безопасност").
2. Свалете седалката на водача.
3. Отстранете облицовката на прага на шофьорската врата (вижте глава "Тяло").
4. Сгънете назад ръба на подовата облицовка, за да получите достъп до блока за управление на SRS.
5. Разкачете държача на конектора (1) от конектора на контролния блок (2).

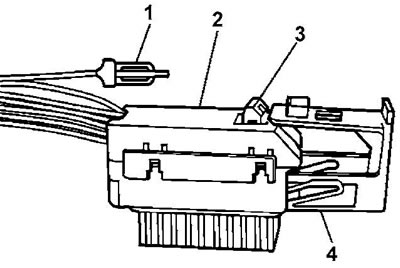

1 - държач, 2 - съединител на блока за управление на системата за пасивна безопасност, 3 - фиксатор, 4 - капак.
6. Натиснете ключалката (3) и плъзнете монтажния капак на конектора (4).
7. Изключете конектора (1) от контролния блок (3).

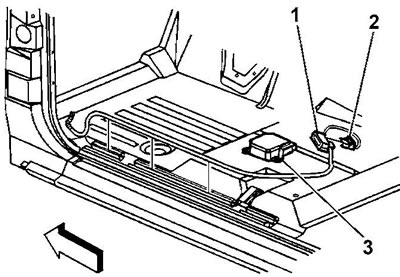

1, 2 - конектор, 3 - блок за управление на системата за пасивна безопасност.
8. Разхлабете монтажните болтове на контролния блок. Момент на затягане 10 Nm.
9. Отстранете блока за управление на системата за пасивна безопасност.
10. Сменете повредените крепежни елементи на контролния блок.
- a) Развийте и изхвърлете повредените гайки.
- b) Пробийте дупки в заварената връзка на пода на каросерията, след това отстранете и изхвърлете монтажните шпилки на контролния блок.
- c) Обработете заваръчната фуга, почистете я и я обезмаслете.
- d) Поставете нови болтове в местата за монтаж.
- d) Заварете нови шпилки.
- e) Използвайте подходящи гайки, за да закрепите контролния блок.
Монтиране
11. Монтажът се извършва в реда, обратен на демонтирането.
Забележка: при инсталирането на нов блок за управление на системата за пасивна безопасност при включване на запалването на комбинации от уреди могат да се запалят показател на системата за въздушни възглавници и преднатяжителей колани (СРС). При това при диагностициране на системата може да высветиться код за неизправност В1001. Ако индикаторът остава да свети след изключване на системата за пасивна безопасност, прекарайте диагностика на системата и отстраняване на неизправност (виж глава "Диагностични кодове за неизправности").
12. Свържете системата за пасивна безопасност (вижте раздел "Деактивиране и свързване на системата за пасивна безопасност").
(Материалът е създаден въз основа на информация от уебсайта «ChevyMan»)
