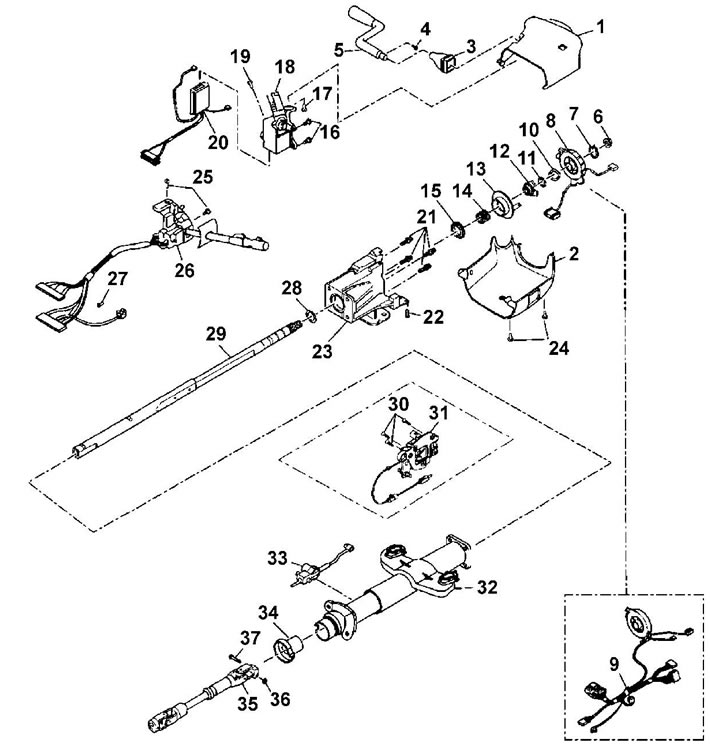

Стандартна кормилна колона със скоростен лост. 1 - Upper housing, 2 - Lower housing, 3 - Gear shift lever seal, 4 - Gear shift lever screw, 5 - Gear shift lever, 6 - Nut, 7 - Snap ring, 8 - Current collector, 9 - Current collector and wire harness, 10 - Spring washer, 11 - Bearing retainer, 12 - Cam plate, 13 - Turn signal cut-off cam, 14 - Upper bearing spring, 15 - Thrust washer, 16 - Self-tapping screws, 17 - Torx screw, 18 - Steering column lock cylinder housing, 19 - Self-tapping screw, 20 - Ignition switch, 21 - Torx screws, 22 - Torx screws, 23 - Steering column housing, 24 - Self-tapping screws, 25 - Self-tapping screws, 26 - multi-function switch, 27 - wiring connector retainer, 28 - bearing holder, 29 - steering column shaft, 30 - self-tapping screws, 31 - shift mechanism assembly, 32 - steering column tube, 33 - automatic transmission shift lock control, 34 - adapter and bearing, 35 - intermediate shaft, 36 - nut, 37 - bolt and holder.

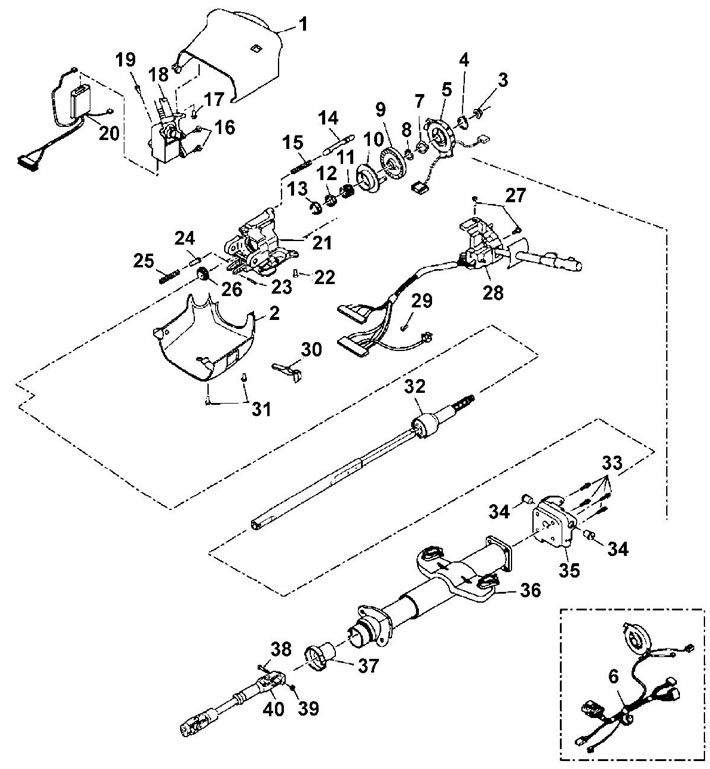

Кормилна колона с регулируем наклон без скоростен лост. 1 - upper casing, 2 - lower casing, 3 - nut, 4 - retaining ring, 5 - current collector, 6 - current collector and wire harness assembly, 7 - spring washer, 8 - bearing retainer, 9 - shaft lock, 10 - turn signal cut-off cam, 11 - upper bearing spring, 12 - upper bearing inner race seat, 13 - inner race, 14 - lock bolt, 15 - lock bolt spring, 16 - self-tapping screws, 17 - Torx screw, 18 - steering column lock cylinder housing, 19 - self-tapping screw, 20 - ignition switch, 21 - steering column tilt head, 22 - Torx screws, 23 - release lever pin, 24 - spring guide, 25 - tilt spring, 26 - Bearing, 27 - Self-tapping screws, 28 - Multi-function switch, 29 - Wiring connector lock, 30 - Tilt adjustment button, 31 - Self-tapping screws, 32 - Steering column shaft, 33 - Torx screws, 34 - Pivot pins, 35 - Steering column support, 36 - Steering column tube, 37 - Adapter and bearing, 38 - Bolt and holder, 39 - Nut, 40 - Intermediate shaft.

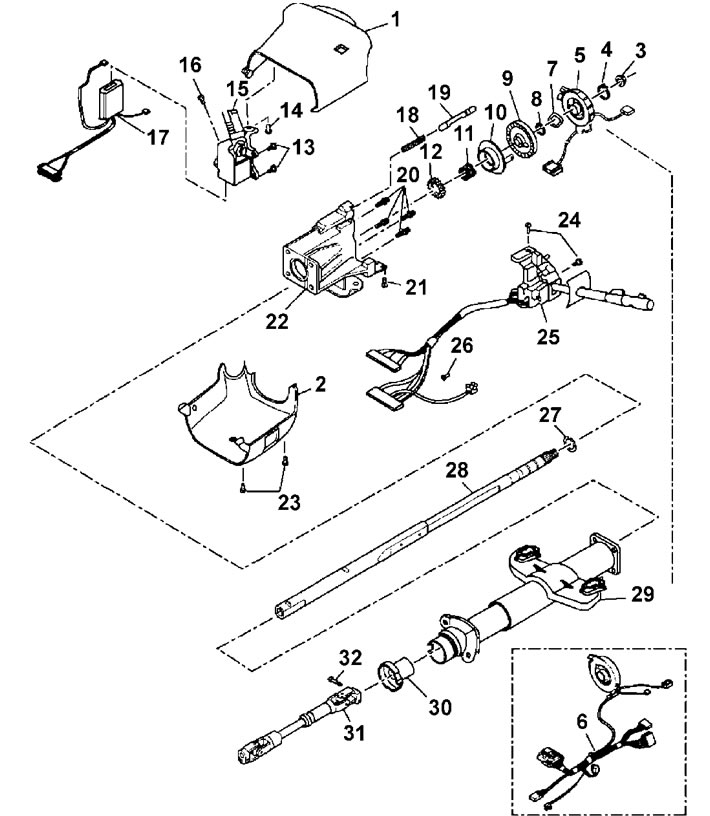

Стандартна кормилна колона без скоростен лост. 1 - горния корпус, 2 - долния корпус, 3 - гайка, 4 - стопорное пръстен, 5 - токосъемник, 6 - токосъемник и един сноп от кабели в събирането, 7 - пружина за миене, 8 - титуляр на лагер, 9 - заключване на вала, 10 - кам прекъсване на сигнала на завоя, 11 - пролет горния лагер, 12 - упорити за миене, 13 - самонарезающие винтове, 14 - винт Torx, 15 - корпус на цилиндъра за заключване на кормилната колона, 16 - корпус на цилиндъра за заключване на кормилната колона, 17 - запалване, 18 - пролет болта на замъка, 19 - болт на замъка, 20 - винтове Torx, 21 - самонарезающие винтове, 22 - корпус кормилната колона, 23 - самонарезающие винтове, 24 - самонарезающие винтове, 25 - многофункционален прекъсвач, 26 - хонорар на съединител, кабели, 27 - титуляр на лагер, 28 - вал на кормилната колона, 29 - тръба на кормилната колона, 30 - адаптер и носещи, 31 - междинен вал, 32 - болт и титуляр.

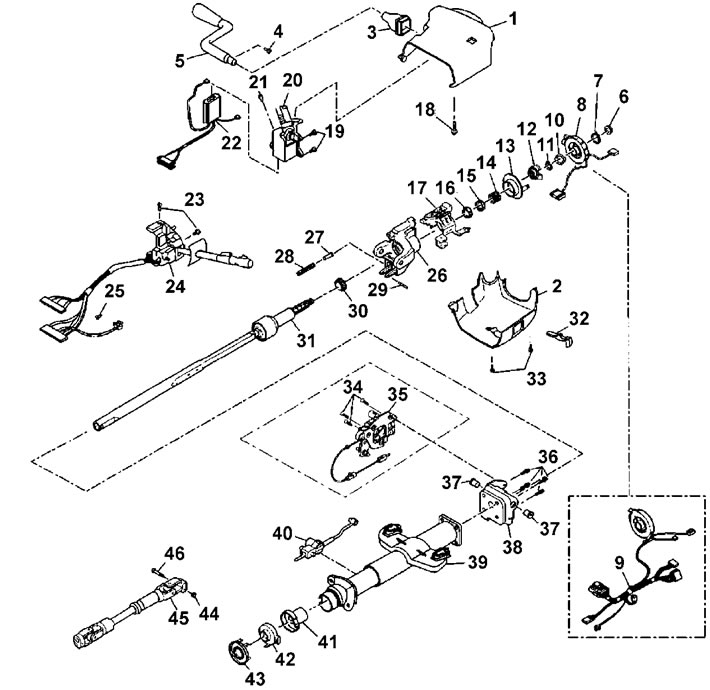

Кормилна колона с регулируем наклон и скоростен лост. 1 - горен корпус, 2 - долен корпус, 3 - уплътнение на скоростния лост, 4 - винт на скоростния лост, 5 - лост за превключване на скоростите, 6 - гайка, 7 - заключваща шайба, 8 - токоотвод, 9 - токоприемник и кабелен сноп, 10 - пружинна шайба, 11 - фиксатор на лагера, 12 - гърбична плоча, 13 - прекъсвач на мигача, 14 - горна лагерна пружина, 15 - горна опора на лагера, 16 - вътрешен пръстен, 17 - корпус на превключвателя на мигача, 18 - винт Torx, 19 - самонарезни винтове, 20 - корпус на цилиндъра на заключване на кормилната колона, 21 - самонарезен винт, 22 - ключ за запалване, 23 - самонарезни винтове, 24 - многофункционален превключвател, 25 - фиксатор на конектора на окабеляването, 26 - глава за накланяне на кормилната колона, 28 - пружина за накланяне, 29 - пръст на лоста за освобождаване, 30 - лагер, 31 - вал на кормилната колона, 32 - винтове Torx, 33 - бутон за регулиране на наклона, 34 - самонарезни винтове, 35 - монтаж на механизма за превключване, 36 - винтове Torx, 37 - шарнирни щифтове, 3 8 - опора на кормилната колона, 39 - тръба на кормилната колона, 40 - контрол на блокировката на автоматичната скоростна кутия, 41 - адаптер и лагер, 42 - сензор за положение на волана, 43 - държач на сензора, 44 - гайка, 45 - междинен вал, 46 - болт и държач.
