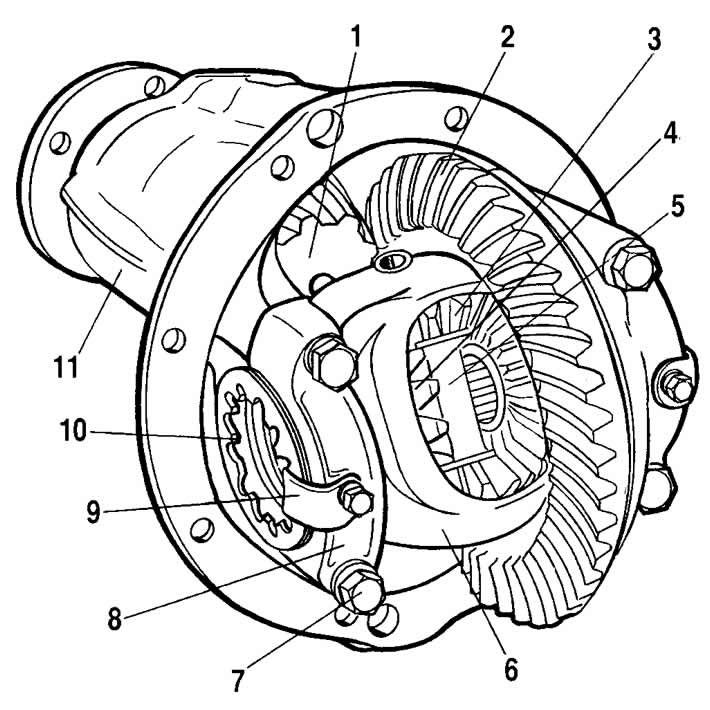

Мал. 3-59. Рэдуктар задняга маста:
1 - вядучая шасцярня;
2 - вядзёная шасцярня;
3 - сатэліт;
4 - шасцярня паўвосі;
5 - вось сатэлітаў;
6 - скрынка дыферэнцыяла;
7 - ніты мацавання вечка падшыпніка скрынкі дыферэнцыяла;
8 - вечка падшыпніка скрынкі дыферэнцыяла;
9 - стопарная пласціна;
10 - рэгулявальная гайка падшыпніка;
11 - картэр рэдуктара.
Выміце з картэра 11 рэдуктара скрынку дыферэнцыяла разам з вядзёнай шасцярняй 2 і ўнутранымі кольцамі падшыпнікаў.
Каб зняць шасцярню 1 і яе дэталі:
- перавярніце картэр рэдуктара гарлавінай уверх (мал. 3-60) і, прытрымваючы стопарам 1 фланец 3 вядучай шасцярні, адкруціце ключом 2 гайку мацавання фланца;

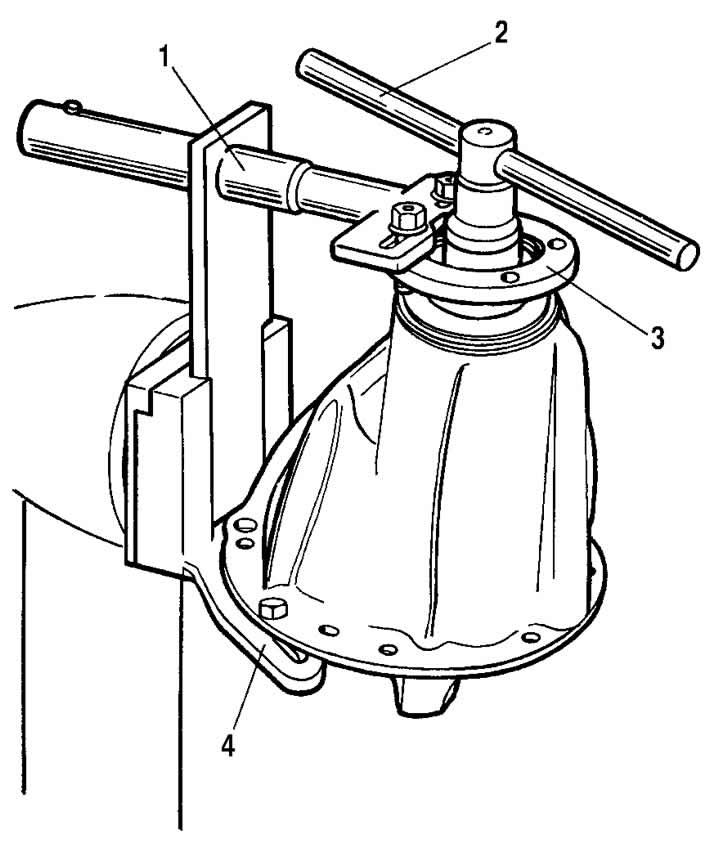

Мал. 3-60. Адварочванне гайкі вядучай шасцярні:
1 - ключ 67.7811.9507 для фіксавання фланца вядучай шасцярні;
2 - кантавы ключ;
3 - фланец вядучай шасцярні;
4 - кранштэйны.
- зніміце фланец і выміце вядучую шасцярню з рэгулявальным кольцам, унутраным кольцам задняга падшыпніка і з распорной утулкай;
- з картэра рэдуктара выміце сальнік, маслоотражатель і ўнутранае кольца пярэдняга падшыпніка;
- выпрасуйце вонкавыя кольцы пярэдняга і задняга падшыпнікаў апраўкай 67.7853.9579;
- зніміце з вядучай шасцярні распорную ўтулку і з дапамогай універсальнага здымніка і апраўкі А.45008 (мал. 3-61) зніміце ўнутранае кольца задняга ролікавага падшыпніка;
- зніміце рэгулявальнае кольца вядучай шасцярні.
Мал. 3-61. Зняцце ўнутранага кольца задняга падшыпніка вядучай шасцярні ўніверсальным здымнікам
Для разборкі дыферэнцыяла:
- зніміце ўнутраныя кольцы 2 (мал. 3-62) ролікавых падшыпнікаў скрынкі 3 дыферэнцыяла, карыстаючыся для гэтага ўніверсальным здымнікам і ўпорам 67.7853.9628;
Мал. 3-62. Зняцце ўнутранага кольца падшыпніка скрынкі дыферэнцыяла ўніверсальным здымнікам:
1 - універсальны здымнік;
2 - унутранае кольца падшыпніка;
3 - скрынка дыферэнцыяла;
4 - упор 67.7853.9628.
- адкруціце ніты мацавання вядзёнай шасцярні і выбіце са скрынкі дыферэнцыяла вось сатэлітаў;
- правярніце шасцярні паўвосяў і сатэліты так, каб апошнія выкаціліся ў вокны дыферэнцыяла, пасля чаго іх можна выняць;
- зніміце шасцярні паўвосяў з апорнымі шайбамі.
