Дадатковы блок кліматычнай усталёўкі (Chevrolet Tahoe 2)

Зняцце

1. Адпампуйце холадагент з сістэмы кандыцыянавання.

2. Зліце астуджальную вадкасць з сістэмы астуджэння рухавіка.

3. Падніміце аўтамабіль.

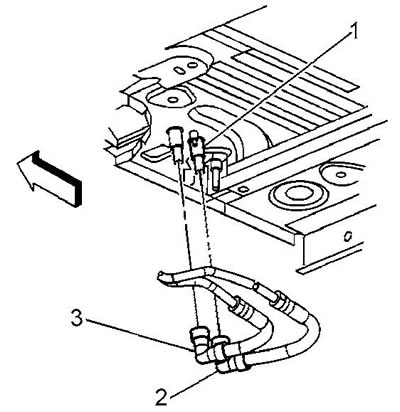

4. Адлучыце трубкі і шлангі (2, 3) ацяпляльніка ад дадатковага блока кліматычнай усталёўкі.

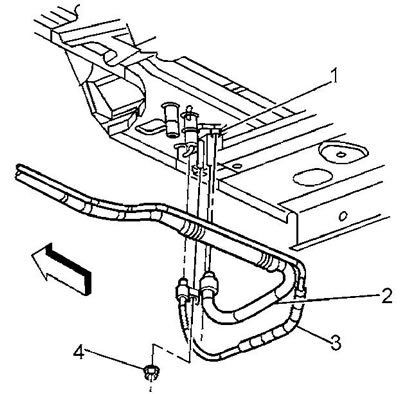

5. Адлучыце трубкі і шлангі (2, 3) ліній астуджэння ад дадатковага блока кліматычнай усталёўкі.

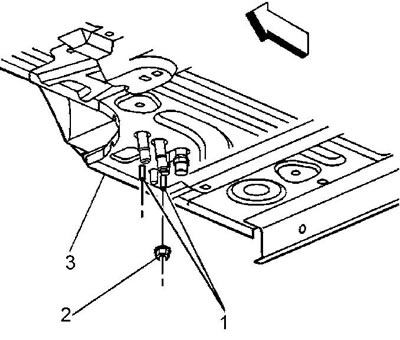

6. Адкруціце гайкі (2) мацавання блока дадатковай кліматычнай усталёўкі са шпілек (1). Момант зацяжкі 9 Н·м.



7. (Мадэлі да 2007 г.) Зніміце падстаўкі.



8. Апусціце аўтамабіль.

9. Зніміце бакавое аздабленне багажнага аддзялення з правага боку.

10. (Мадэлі да 2007 г.) Зніміце блок кіравання падвескай.

11. Адлучыце ўсе раздымы праводкі блока кліматычнай устаноўкі.

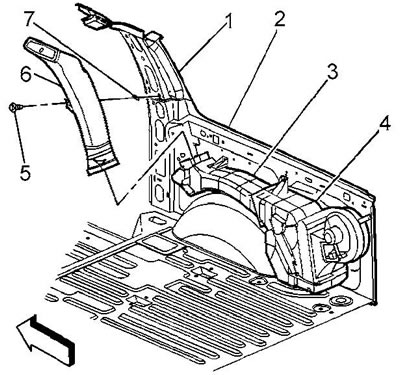

12. Адлучыце пістоны (5) мацавання дадатковага верхняга паветравода (6) або (1). Асцярожна ссуньце паветравод уверх і адлучыце ніжнюю частку паветравода ад цэнтральнага паветравода.

Suburban/Yukon

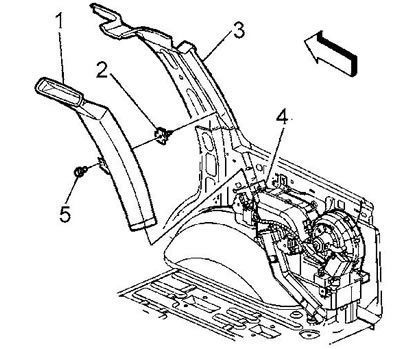

Tahoe/Yukon

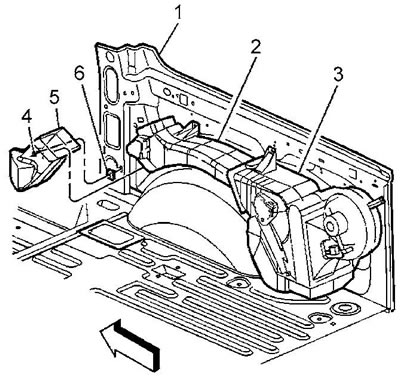

13. (Suburban/Yukon) Адлучыце пістоны (4) мацавання ніжняга паветравода.

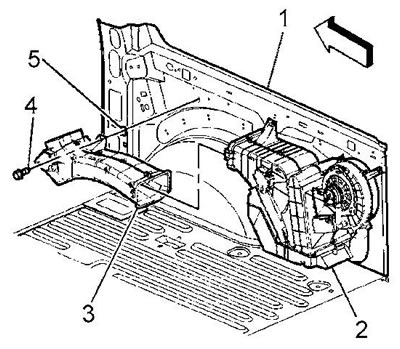

14. (Suburban/Yukon) Адлучыце пістоны (4) мацавання цэнтральнага паветравода (3).





15. (Suburban/Yukon) Зніміце цэнтральны паветравод.

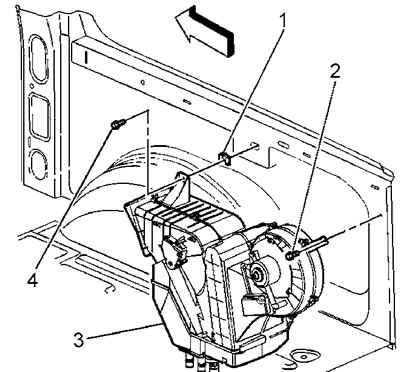

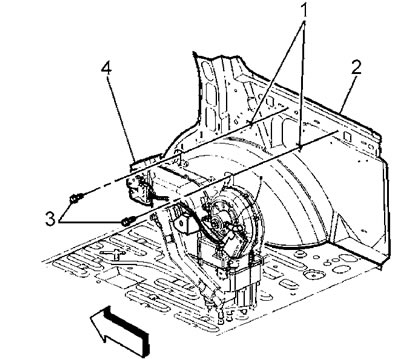

16. Адлучыце пістоны (2, 4) або (3) мацавання дадатковага блока кліматычнай усталёўкі.

17. Зніміце дадатковы блок кліматычнай усталёўкі (3) або (4).

Suburban/Yukon

Tahoe/Yukon

Ўстаноўка

18. Устаноўка праводзіцца ў зваротным парадку.

19. Правядзіце вакуумаванне сістэмы і запраўку сістэмы холадагентам.



20. Пры дапамозе спецыяльнай прынады праверце падлучаныя штуцэры сістэмы на наяўнасць уцечкі холадагенту.

21. Заліце ахаладжальную вадкасць у сістэму ахаладжэння рухавіка.
