Радыятар выпарніка кліматычнай усталёўкі (Chevrolet Tahoe 2)

Зняцце

Заўвага: пры ўсталёўцы радыятара выпарніка даліце кампрэсарны алей у сістэму кандыцыянавання.

Cadillac Escalade (мадэлі да 2005 г.)

1. Адлучыце провад ад адмоўнай клемы акумулятара.

2. Зліце астуджальную вадкасць з сістэмы астуджэння рухавіка.

3. Адпампуйце холадагент з сістэмы кандыцыянавання.

4. Зніміце панэль прыбораў.

5. Адлучыце ўсе раздымы праводкі.

6. Зніміце ніжні паветравод.

7. Зніміце перадпакоі бакавыя аздабленні салона.

8. Зніміце вечка з электрарухавіка вентылятара.

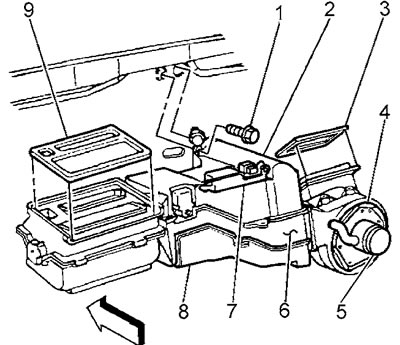

9. Зніміце электрарухавік вентылятара (5).



11. Прыпадніміце панэль прыбораў.

12. Зніміце пашыральны бачок сістэмы ахаладжэння рухавіка.

13. Адлучыце шлангі ацяпляльніка.

14. Адлучыце трубкі выпарніка.

15. Зніміце акумулятар кандыцыянера.

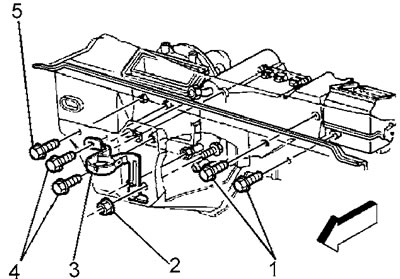

16. Адкруціце шрубы (1, 4). Момант зацяжкі 2 Н·м.



17. Адкруціце гайку (2). Момант зацяжкі 3 Н·м.



18. Адкруціце шрубу (1). Момант зацяжкі 11 Н·м.

19. Зніміце блок кліматычнай усталёўкі (2) у зборы.

20. Адкруціце сем шруб мацавання ніжняга вечка (8) радыятара выпарніка да блока кліматычнай усталёўкі.

21. Зніміце радыятар ацяпляльніка і ўшчыльняльнік з блока кліматычнай усталёўкі.

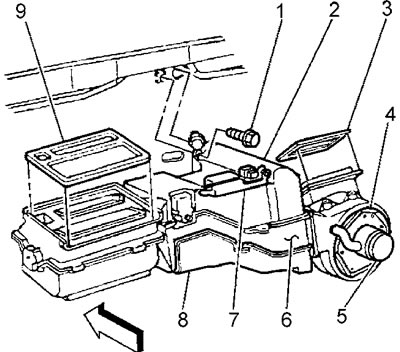

22. Адкруціце чатыры шрубы мацавання вечка (6) выпарніка да блока кліматычнай усталёўкі.



23. Зніміце радыятар выпарніка.

24. Устаноўка праводзіцца ў зваротным парадку.

Chevrolet Tahoe, Cadillac Escalade (мадэлі з 2005 г.) - Visteon

1. Зніміце блок кліматычнай усталёўкі.

2. Адлучыце раз'ём сервапрывада рэжыму рэцыркуляцыі.

3. Адкруціце шрубы мацавання вечка радыятара выпарніка. Момант зацяжкі 2 Н·м.

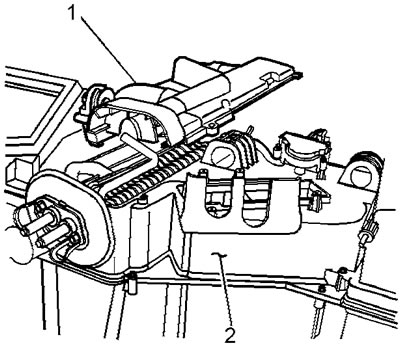

4. Зніміце вечка (1) з блока кліматычнай устаноўкі (2).

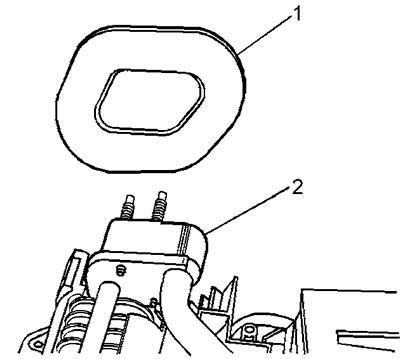

5. Зніміце пракладку (1) з трубак радыятара выпарніка (2).





6. Зніміце радыятар выпарніка з блока кліматычнай усталёўкі.

7. Устаноўка праводзіцца ў зваротным парадку.

Chevrolet Tahoe, Cadillac Escalade - Delphi

1. Зніміце блок кліматычнай усталёўкі.

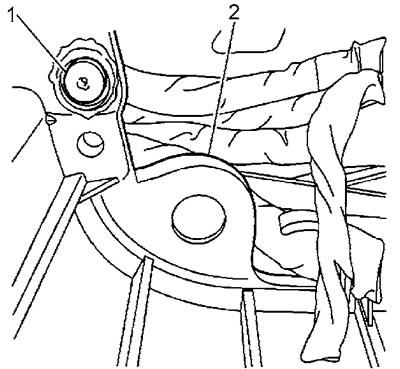

2. (Некаторыя мадэлі) З дапамогай адвёрткі і малатка зніміце шпільку (1) з блока кліматычнай усталёўкі (2).



3. (Мадэлі з 2007 г.) Адлучыце ўсе раздымы ад электрарухавіка вентылятара, блока кіравання вентылятарам і датчыкаў. Таксама зніміце ўсе фіксатары правадоў.

4. Адкруціце шрубы мацавання блока кліматычнай усталёўкі. Момант зацяжкі 2 Н·м.

5. Зніміце пракладку з трубак радыятара выпарніка.

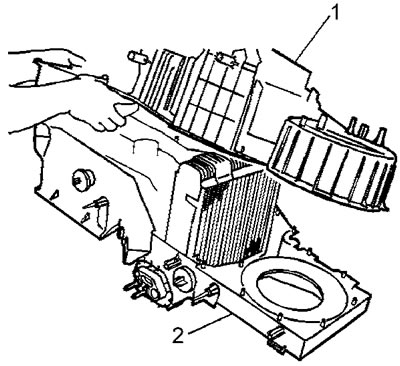

6. Адлучыце верхнюю частку корпуса блока кліматычнай устаноўкі (1) ад ніжняй часткі корпуса (2).

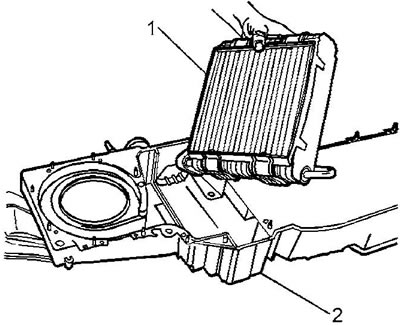

7. Зніміце радыятар выпарніка (1) з верхняй часткі корпуса блока кліматычнай усталёўкі (2).

Ўстаноўка

8. Устаноўка праводзіцца ў зваротным парадку.
