Ланцуг і зорачкі прывада ГРМ (Chevrolet Tahoe 2)

Зняцце

1. Зніміце алейную помпу.

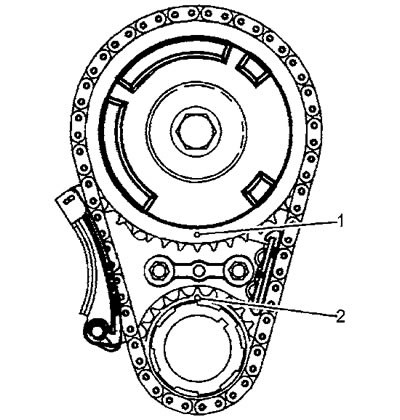

2. Круціце каленчаты вал да сумяшчэння ўсталявальных пазнак (1) і (2) на зорачках размеркавальнага і каленчатага валаў.

Увага: не круціце каленчаты вал пры знятым ланцугу прывада ГРМ у пазбяганне кантакту поршняў з клапанамі.

Рухавікі ранніх мадэляў і рухавікі LC9/LMG/LY5

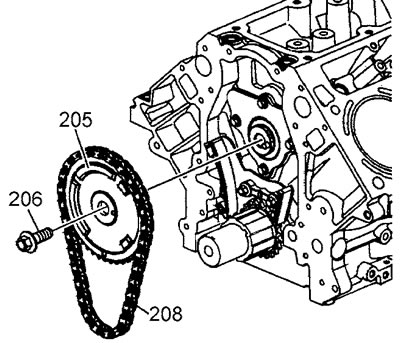

3. Адкруціце ніт (206) мацавання зорачкі размеркавальнага вала.

4. Зніміце зорачку (205) размеркавальнага вала разам з ланцугом (208).

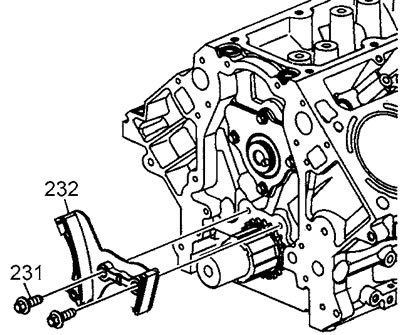

5. Адкруціце балты (231) мацавання нацягвальніка ланцуга і зніміце нацягвальнік (232).

5. Адкруціце балты (231) мацавання нацягвальніка ланцуга і зніміце нацягвальнік (232).

Рухавікі позніх мадэляў LY6/L76 і L92

5. Зніміце муфту сістэмы змены фаз газаразмеркавання.

Усе рухавікі

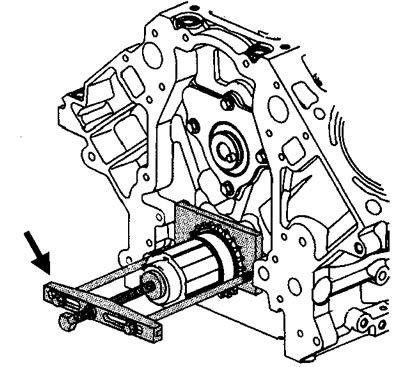

6. З дапамогай здымніка дэмантуйце зорачку каленчатага вала.

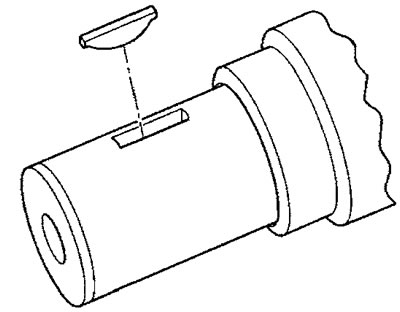

7. Калі запатрабуецца, зніміце шпонку шкарпэткі каленчатага вала.

Ўстаноўка

1. Калі здымалі, усталюеце шпонку шкарпэткі каленчатага вала, як паказана на малюнку.

2. Усталюйце зорачку каленчатага вала, сумясціўшы шпоночный пазу зорачкі са шпонкай.

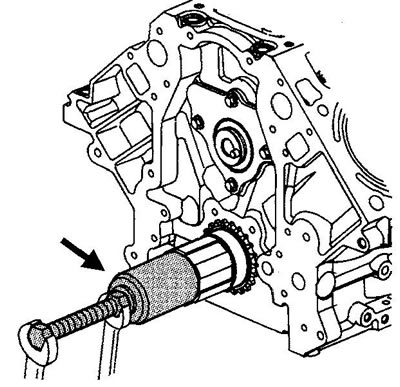

3. З дапамогай спецыяльнай апраўкі напрасуйце зорачку на каленчаты вал да ўпора зорачкай ў фланец вала.

Рухавікі ранніх мадэляў і рухавікі LC9/LMG/LY5

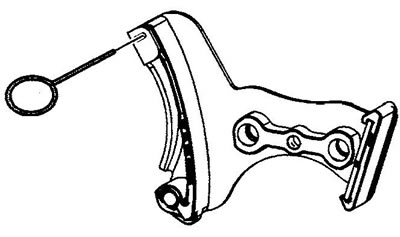

4. Сцісніце нацягвальнік ланцуга і зафіксуйце яго прыдатным загваздкай.

5. Усталюеце нацягвальнік на блок і зацягніце ніты мацавання. Момант зацяжкі 25 Нм.

6. Размясціце зорачку размеркавальнага вала так, каб усталявальная пазнака была ў становішчы "6 гадзін".

7. Устанавіце зорачку, ланцуг і ніт мацавання зорачкі.

8. Праверце правільнасць сумяшчэння ўсталявальных пазнак на зорачках размеркавальнага і каленчатага валаў.

9. Выдаліце фіксуючую загваздку нацягвальніка ланцуга.

10. Зацягніце ніт мацавання зорачкі размеркавальнага вала. Момант зацяжкі: 1-ы праход 90 Нм; 2-й праход давярнуць на 40°.

11. Усталюйце алейную помпу.
