Змест: Зняцце ↧ Ўстаноўка ↧
Зняцце
Раннія мадэлі
1. Падніміце аўтамабіль і падвядзіце пад раму стойкі бяспекі.

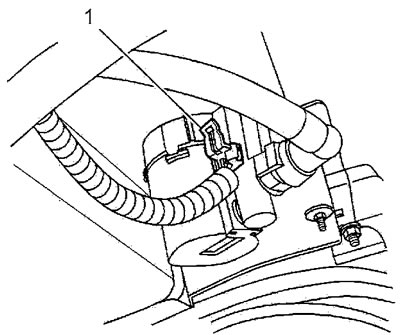

2. Адлучыце раз'ём (1) клапана прадзьмуху.

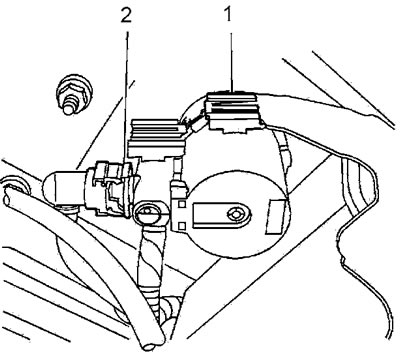

3. Адлучыце хуткі раз'ём (1) трубкі клапана.
4. Вызваліце правады клапана з кліпсы падтрымкі.
5. Націсніце на фіксатар (2) мацавання клапана.
6. Ссуньце клапан з кранштэйна, зніміце клапан.
7. Устаноўка праводзіцца ў зваротным парадку.
Познія мадэлі
1. Падніміце аўтамабіль і падвядзіце пад раму стойкі бяспекі.
2. Адлучыце раз'ём (1) клапана прадзьмуху акумулятара пароў паліва.

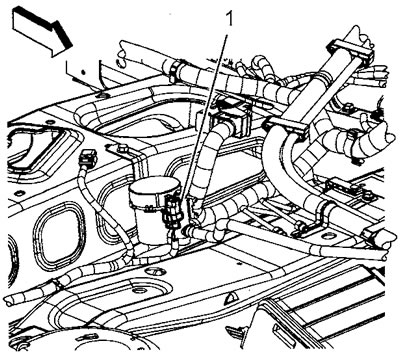

Серыя 1500 |

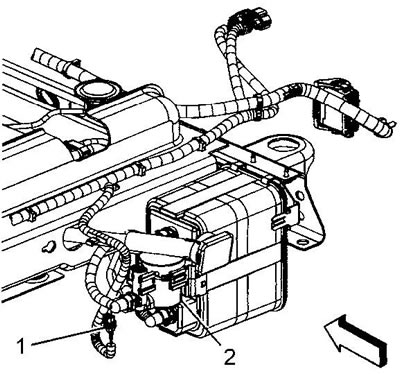

Серыя 2500 |
3. Адлучыце трубку (1) клапана прадзьмуху ад акумулятара пароў паліва.

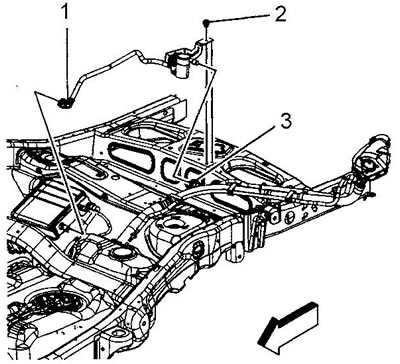

4. (Серыя 1500) Адлучыце раз'ём (3) паліўнай трубкі заліўной гарлавіны ад клапана прадзьмуху.
(Серыя 2500) Адлучыце ад клапана трубку прадзьмуху акумулятара пароў паліва.
5. Расчапіце фіксатар (1) мацавання клапана прадзьмуху да кранштэйна.

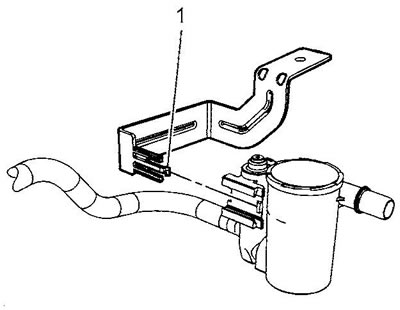

Серыя 1500 |

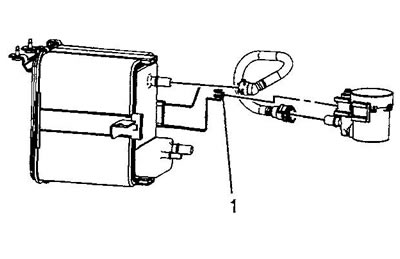

Серыя 2500 |
6. Зніміце клапан прадзьмуху.
Ўстаноўка
7. Устаноўка праводзіцца ў зваротным парадку.
