2. Emelje fel az autót, és helyezzen biztonsági állványokat a keret alá.
3. Válassza le a hátsó kardántengelyt.
4. Emelje fel az automata sebességváltót.
5. Csavarja ki az automata sebességváltó tartókeresztjét rögzítő csavarokat és anyákat.
6. Távolítsa el a sebességváltó támasztékát.
- a) Csavarja le az anyát (2WD modellek) vagy két diót (4WD modellek).
- b) Csavarja ki a tartót a sebességváltóhoz rögzítő két csavart.
- c) Távolítsa el a sebességváltó támasztékát.

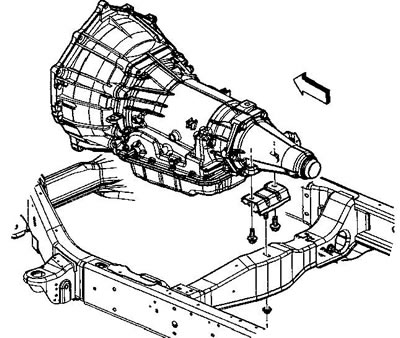

2WD modellek |

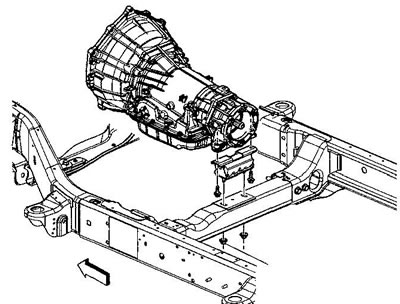

4WD modellek |
7. Távolítsa el a kipufogócsonkot.
8. (4WD modellek) Kösse le az elülső kardántengelyt.

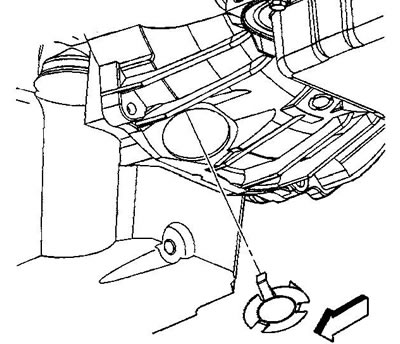

9. Távolítsa el a nyomatékváltó dugóját.
10. Csavarja le az anyát, és vegye le a bal oldali lendkerék fedelét. Meghúzási nyomaték 10 Nm.

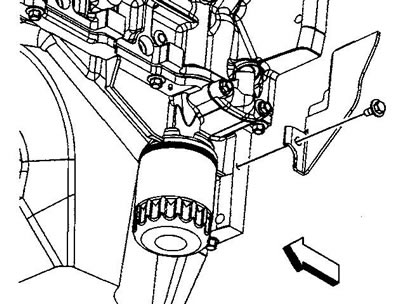

11. Távolítsa el az önindítót.

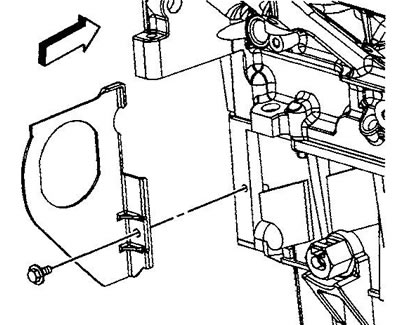

12. Csavarja le az anyát, és vegye le a jobb oldali lendkerék fedelét. Meghúzási nyomaték 10 Nm.

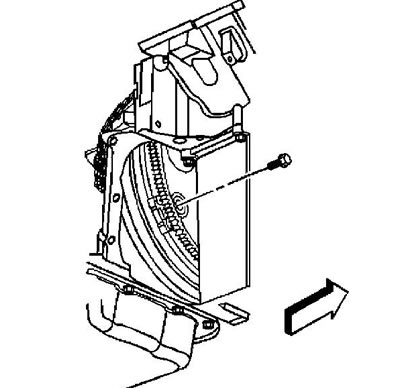

13. Lazítsa meg a lendkerék rögzítőcsavarjait a nyomatékváltóhoz. Meghúzási nyomaték 63 Nm.
14. Enyhén engedje le a sebességváltót, hogy hozzáférjen az automata sebességváltó tetejéhez és oldalaihoz.

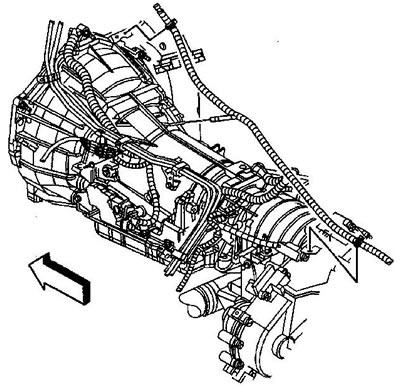

15. (4WD modellek) Válassza le a tömlőt és az elektromos csatlakozókat az osztómű házáról.
16. (4WD modellek) Távolítsa el a transzfer tokot.

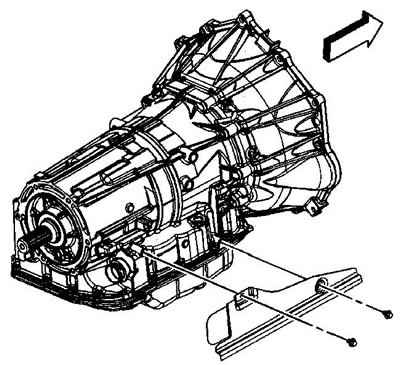

17. Csavarja ki a két csavart és távolítsa el a hőszigetelőt. Meghúzási nyomaték 17 Nm.
18. Távolítsa el a kábeltartó bilincset (1).

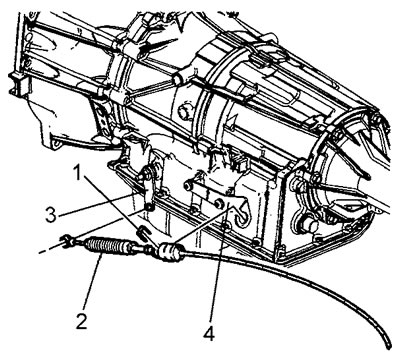

19. Válassza le az automata sebességváltó vezérlőkábelét (2) az indításgátló kapcsoló karjáról (3) és a tartójáról (4).

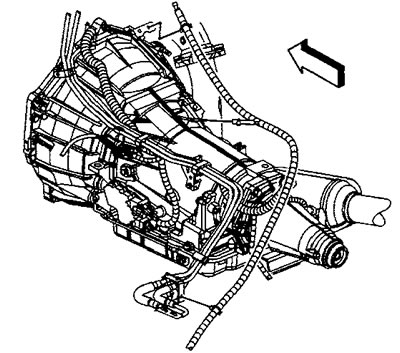

20. Válassza le a tömlőt, az elektromos csatlakozókat és a kábelköteget a sebességváltó házáról.

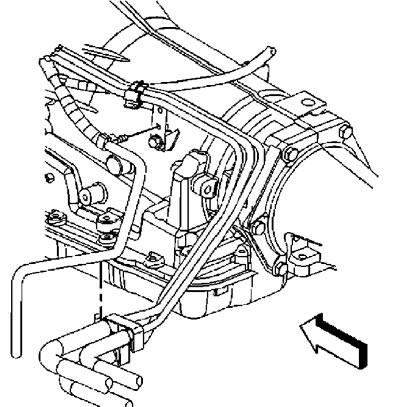

21. Csavarja ki az üzemanyagcső tartójának csavarját az automata sebességváltó bal oldalán.
22. Lazítsa meg a csavart, és válassza le a sebességváltó folyadékhűtő csöveit a sebességváltóról.

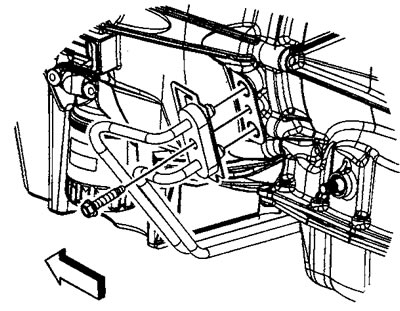

23. Szerelje be a dugókat a csövek nyitott végeire és a sebességváltó házában lévő lyukba.

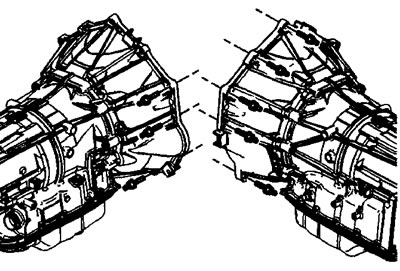

24. Távolítsa el a nyolc csavart, amelyek a sebességváltót a motorhoz rögzítik. Meghúzási nyomaték 50 Nm.
25. Húzza egyenesen a sebességváltót az autó hátulja felé.
26. Szerelje fel a nyomatékváltó reteszelő szerkezetét az automata sebességváltóra.
27. Távolítsa el a sebességváltó egységet a nívópálca csövével együtt.
28. Ha szükséges, öblítse át a munkafolyadék-hűtőt és a csöveket.
29. Szerelje be az alkatrészeket az eltávolítással fordított sorrendben.
