Уклањање и постављање предње плоче (Chevrolet Lumina 1)

Горњи панел

Уклањање

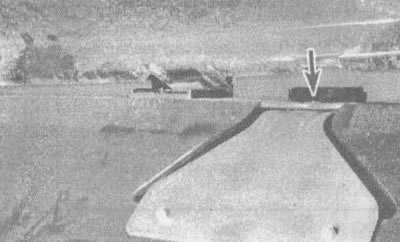

1. Да бисте уклонили горњу плочу, пратите кораке приказане на илустрацијама 22.1a-d.

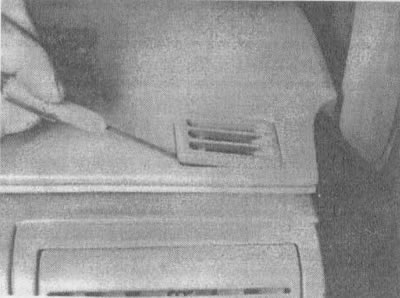

22.1а. Користећи мали одвијач, пажљиво уклоните малу предњу решетку дефлектора...

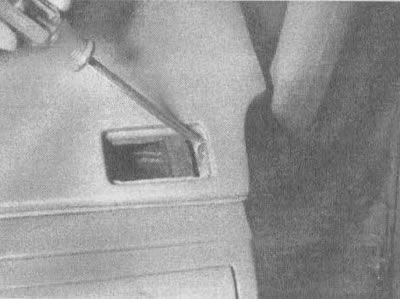

22.1б....и одврните завртањ

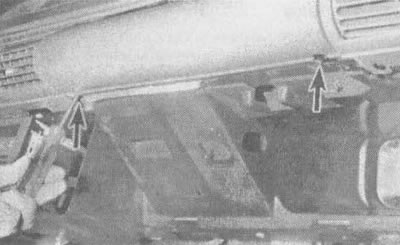

22.1v. Отворите претинац за рукавице и одврните завртње (означене стрелицама) на дну

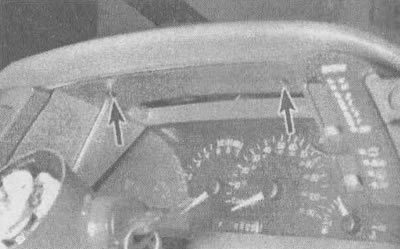

22.1г. Одврните два завртња (означена стрелицама) који причвршћују горњу плочу за оквир

Инсталација

2. Инсталација се врши обрнутим редоследом.

Доњи панел

Уклањање

Напомена: Због значајне величине и тежине доњег панела, биће вам потребан асистент да бисте обавили овај задатак.

3. Искључите кабл са негативног терминала батерије (видети напомену на почетку овог поглавља).

4. Да бисте олакшали приступ компонентама доњег панела, уклоните сувозачево седиште (видети одељак 23).

5. Скините горњу плочу (погледајте поступак описан горе).

6. Уклоните пепељару (видети одељак 24), леву и десну звучноизолациону плочу (видети одељак 25).

7. Радећи са леве стране доњег панела, одспојите и уклоните ручицу ручне кочнице и ручицу за отпуштање хаубе.

8. Уклоните доње бочне дефлекторе и искључите све електричне конекторе и жице повезане са оквиром. Обавезно их јасно означите како бисте олакшали монтажу.

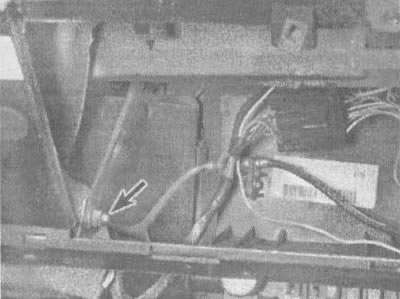

9. Уклоните спољне носаче и спустите стуб управљача (видети илустрацију). Оставите га да лежи на возачевом седишту - не заборавите да ставите чисту крпу на седиште да бисте га заштитили.





10. Подуприте доњу украсну плочу и уклоните носач који се налази иза плоче звучника. Уклоните доњи носач.

11. Из моторног простора, провуците кабловски сноп кроз ушну преграду у путнички простор.

12. Уклоните доњу плочу.

Инсталација

13. Инсталација се врши обрнутим редоследом.
