Блок топљиве уметака на батерије

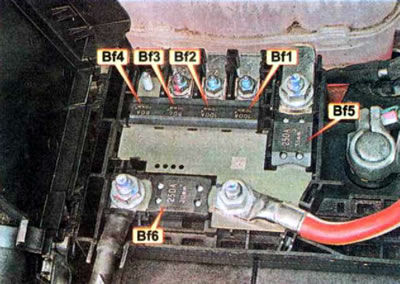

Блок топљиве уметака на батерије
| № | Струја, А | Заштићена кола |
| Bf1 | 100 | кутија са осигурачима и релејима у инструмент табли |
| Bf2 | 100 | Кутија са осигурачима и релејима у инструмент табли |
| Bf3 | 80 | Електрични серво волан |
| Bf4 | - | Резерва |
| Bf5 | 250 | Кутија са осигурачима и релејима у моторном простору |
| Bf6 | 250 | Стартер |

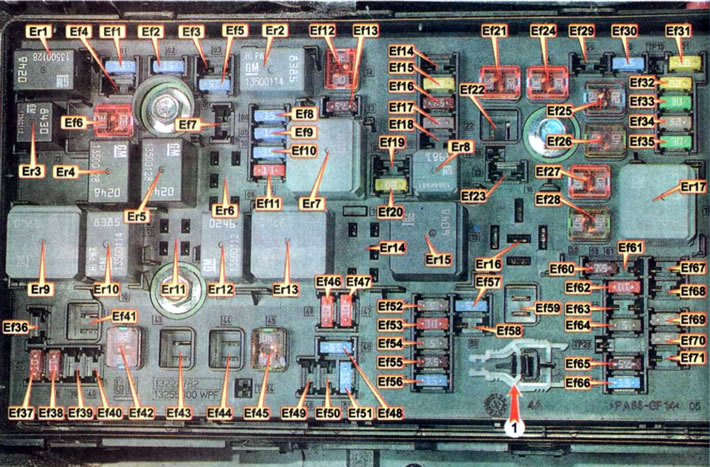

Кутија са осигурачима и релејима у моторном простору: Efl-Ef71 — осигурачи и осигурачи; Er1-Er1 7 — релеј; 1 - пинцета
Осигурачи, осигурачи и кола која штите
| № | Ознака | Струја, А | Заштићена кола |
| Ef1 | TCM | 15 | Управљачка јединица аутоматског мењача |
| Ef2 | ECM | 15 | Електронска контролна јединица мотора (ECU) |
| Ef3-Ef4 | — | — | Резерва |
| Ef5 | IGN | 15 | Управљачка јединица аутоматског мењача, електронска управљачка јединица мотора (ECU), сензор температуре усисног ваздуха, сензор брзине секундарног вратила аутоматског мењача |
| Ef6 | FRT WIPER | 30 | Релеј предњег брисача |
| Ef7 | — | — | Резерва |
| Ef8 | F/INJECTOR | 15 | Систем управљања мотором |
| Ef9 | IGN COIL | 15 | Калеми за паљење, инјектори за гориво |
| Ef10 | ECM | 15 | Електронска управљачка јединица мотора (ECU), сензор брзине секундарног вратила аутоматског мењача |
| Ef11 | LAMBDA SENSOR | 10 | Систем управљања мотором |
| Ef12 | STARTER | 30 | Стартер |
| Ef13 | CANISTER | 7,5 | Вентил за чишћење испаривачког канистера |
| Ef14 | — | — | Резерва |
| Ef15 | RR WIPER | 20 | Задњи брисач |
| Ef16 | AQS SHUTTER | 7.5 | Сензор загађења спољашњег ваздуха |
| Ef17 | AIR BAG | 5 | Управљачка јединица ваздушних јастука |
| Ef18 | FSCM | 10 | Управљачка јединица пумпе за гориво* |
| Ef19 | — | — | Резерва |
| Ef20 | FUEL PUMP | 20 | Пумпа за гориво |
| Ef21 | RR POWER WINDOW | 30 | Електрични задњи прозори |
| Ef22- Ef23 | — | — | Резерва |
| Ef24 | FRT POWER WINDOW | 30 | Електрични прозори на предњим вратима |
| Ef25 | ELEC VACUUM PUMP | 20 | Електрична вакуум пумпа |
| Ef26 | ABS PUMP | 40 | ABS контролна јединица |
| Ef27 | PEPS | 30 | Пријемник система за даљинско закључавање врата |
| Ef28 | RR WINDOW DEFOG | 40 | Грејање задњег стакла |
| Ef29 | — | — | Резерва |
| Ef30 | ABS | 15 | ABS контролна јединица |
| Ef31 | BCM 7 | 20 | Управљачка јединица електричне опреме |
| Ef32 | BCM 6 | 20 | Управљачка јединица електричне опреме |
| Ef33 | FRT SEAT HEATING | 30 | Грејана предња седишта |
| Ef34 | SUNROOF | 25 | Шибер |
| Ef35 | AMPLIFIER | 30 | Аудио систем |
| Ef36 | — | — | Резерва |
| Ef37 | HIGH BEAM RH | 10 | Дуго светло (десно предње светло) |
| Ef38 | HIGH BEAM LH | 10 | Дуго светло (лево предње светло) |
| Еф39-Б41 | — | — | Резерва |
| Ef42 | COOLING FAN K2 | 20 | Релеј за укључивање 1. брзине електричног вентилатора система за хлађење, релеј за укључивање 2. брзине електричног вентилатора система за хлађење, електрични вентилатор система за хлађење |
| Ef43-Ef44 | — | — | Резерва |
| Ef45 | COOLING FAN K1 | 40 | Релеј велике брзине за електрични вентилатор за хлађење, електрични вентилатор за хлађење |
| Ef46 | COOUNG FAN CONT | 10 | Релеј 1 за контролу брзине електричног вентилатора система хлађења, релеј 2 за контролу брзине електричног вентилатора система хлађења, |
| Ef47 | LAMBDA SENSOR | 10 | Грејање сензора концентрације кисеоника, вентили са променљивим временом рада вентила |
| Ef48 | FOG LAMP | 15 | Предња светла за маглу |
| Ef49-Ef50 | — | — | Резерва |
| Ef51 | HORN | 15 | Звучни сигнал |
| Ef52 | MIL | 5 | Инструмент табла |
| Ef53 | ISRVM | 10 | Аутоматски затамњујући унутрашњи ретровизор |
| Ef54 | MHL LIGHT CTR | 5 | Управљачка јединица клима уређаја |
| Ef55 | FOLDING MIRROR | 7,5 | Управљачка јединица спољног ретровизора |
| Ef56 | FRT WASHER | 15 | Прање предњег ветробранског стакла |
| Ef57 | ESCL | 15 | Електрична брава волана |
| Ef58 | - | - | Резерва |
| Ef59 | DSL FUELYEANING | 30 | Грејање на гориво* |
| Ef60 | MIRROR DEFOG | 7,5 | Грејани спољни ретровизори |
| Ef61 | - | - | Резерва |
| Ef62 | A/C CLUTCH | 10 | Релеј спојнице компресора клима уређаја, спојница компресора клима уређаја |
| Ef63 | - | - | Резерва |
| Ef64 | AQS SYSTEM | 5 | Сензор квалитета ваздуха |
| Ef65 | REAR FOG LAMP | 7,5 | Задња светла за маглу |
| Ef66 | RR WASHER | 15 | Прање задњег ветробранског стакла |
| Ef67 | FSCM | 20 | Управљачка јединица пумпе за гориво* |
| Ef68 | - | - | Резерва |
| Ef69 | BAT VOLTAGE SENSING | 5 | Сензор струје батерије |
| Ef70 | RAIN SENSOR | 5 | Сензор за кишу |
| Ef71 | - | - | Резерва |
Релеји и кола која они повезују
| № | Ознака | Име |
| Er1 | КВАЧИЛО КЛИМАТИЧНОГ МЕХАНИЗМА | Релеј за укључивање електромагнетне квачилке компресора клима уређаја |
| Er2 | STARTER | Релеј стартера |
| ЕрЗ | COOLING FAN K7 | Релеј електричног вентилатора система хлађења |
| Er4 | FRT WIPER SPEED | Релеј за промену брзине брисача ветробранског стакла |
| Ер5 | FRT WIPER ON | Релеј брисача ветробранског стакла |
| Ер6 | - | Резерва |
| Ер7 | MAIN | Релеј ЕЦУ-а |
| Ер8 | FUEL PUMP | Релеј пумпе за гориво |
| Ер9 | COOLING FAN K2 | Релеј за укључивање прве брзине електричног вентилатора система за хлађење, |
| Ер10 | ВЕНТИЛАТОР ЗА ХЛАЂЕЊЕ KZ | Релеј за укључивање друге брзине електричног вентилатора система за хлађење |
| Ер11 | - | Резерва |
| Ер12 | КУНГ ФАН КЗ | Релеј 2 за контролу брзине електричног вентилатора система хлађења |
| Ер13 | COOLING FAN K1 | релеј вентилатора за хлађење велике брзине |
| Ер14 | - | Резерва |
| Ер15 | IGN | Главни релеј за паљење |
| Ер16 | DSL FUEL | Релеј за грејање горива* |
| Ер17 | WINDOW, MIRROR DEFOG | Релеј за укључивање грејања задњег стакла и спољних ретровизора |
| Уграђени релеји | ||
| Реле за укључивање аларма | ||
| Релеј пумпе за прање предњег ветробранског стакла | ||
| Релеј предњих светала за маглу | ||
| Релеј дугих светала | ||
*Дизел мотор.
