Všeobecné informácie o elektronickom systéme regulácie výšky hladiny (Chevrolet Lumina 1)

Niektoré vozidlá sú vybavené elektronickým systémom regulácie výšky, ktorý upravuje výšku vozidla podľa zmeny zaťaženia vozidla. Systém pozostáva zo vzduchového kompresora (pozri ilustráciu), odlučovač vlhkosti, solenoidový ventil výfukových plynov, relé kompresora, snímač nadmorskej výšky (pozri ilustráciu), tlmiče s nastaviteľnou výškou tlaku vzduchu (pozri obrázok 9.3) a potrubia medzi rôznymi časťami tohto systému.

Keď sa zapne zapaľovanie a zmení sa hmotnosť vozidla, kompresor sa automaticky zapne; keď sa vypne zapaľovanie alebo sa zmení hmotnosť, aktivuje sa solenoidový ventil, ktorý je pripojený ku kladnému pólu batérie, čím sa uvoľní tlak v systéme. Solenoid umiestnený v zostave kompresora funguje ako poistný ventil, ktorý obmedzuje maximálny tlak na približne 180 psi.

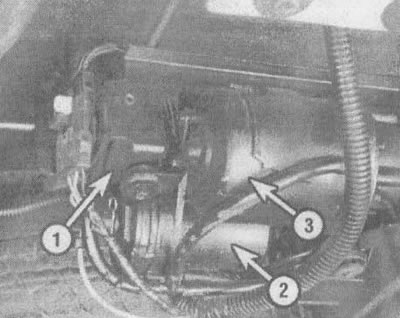

14.1a. Kompresor (plastový kryt bol odstránený): 1 - hlava kompresora, 2 - odlučovač vlhkosti kompresora, 3 - elektromotor kompresora

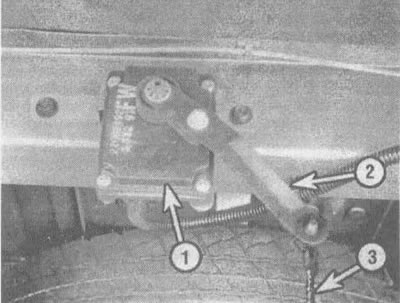

14.1b. Výškový senzor: 1 - snímač výšky, 2 - páka snímača, 3 - tyč snímača
