2. Podoprite nápravu v strede pomocou zdviháka.
3. Ak je vozidlo vybavené elektronickým systémom regulácie výšky podvozku, odpojte tyč snímača výšky od guľového čapu (pozri ilustrácie).

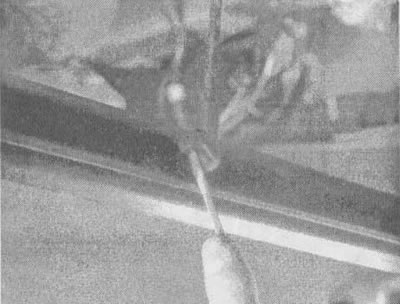

13.3a. Na vozidlách vybavených elektronickým systémom regulácie výšky podvozku je potrebné odpojiť tyč snímača výšky od guľového kĺbu na náprave. Najprv pomocou malého skrutkovača zatlačte na poistnú pružinovú svorku,... |

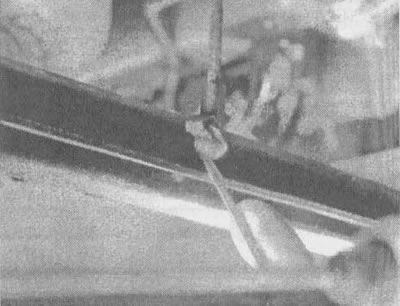

13.3b....potom odstráňte koncovku spojovacej tyče z guľového kĺbu |
4. Odpojte káble zadnej parkovacej brzdy od predného kábla v konektoroch, odstráňte držiaky a odstráňte upevňovacie svorky kábla z držiakov na vlečných ramenách zavesenia kolies (pozri kapitolu 9, oddiel 11). Prevlečte zadné káble cez otvory v vlečných ramenách, kým sa nedostanú do osi nápravy. Odpojte potrubia od brzdových hadíc (pozri kapitolu 9, oddiel 8).
5. Odpojte spodné konce tlmičov (pozri časť 9) a priečny prúdový ťah (pozri časť 10). Zaveste spodný koniec priečnej reakčnej tyče na drôt.
6. Opatrne spustite nápravu, kým sa pružiny neuvoľnia, potom odstráňte pružiny a podložky.
7. Predné konce vlečných ramien podoprite vzperami a odstráňte matice a skrutky (pozri ilustráciu).

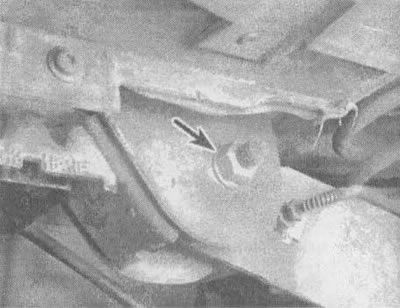

13.7. Na oddelenie vlečného ramena od rámu odskrutkujte maticu (označené šípkou) a odstráňte skrutku z každej strany vlečného ramena (fotografia zobrazuje ľavé vlečné rameno, druhá strana je podobná)
8. Odstráňte nápravu.
9. Skontrolujte puzdrá páky. Ak sú prasknuté alebo suché, vymeňte ich.
10. Inštalácia sa vykonáva v opačnom poradí. Uistite sa, že matice skrutiek puzdra vlečného ramena utiahnete krútiacim momentom uvedeným v technické podmienky tejto kapitoly.
11. Po dokončení práce odvzdušnite brzdy (pozri kapitolu 9, oddiel 9).
