Obsah: Predný kábel ↧ Zadný kábel ↧
Predný kábel
1. Zdvihnite zadnú časť vozidla a bezpečne ju podoprite na stojanoch.
2. Uvoľnite maticu vyrovnávača (nastavovacia matica) a oddeľte predný kábel od konektora a ekvalizéra.
3. Odstráňte svorky z rámu a vyberte kábel z držiaka kábla.
4. Odstráňte ľavý panel umiestnený pod prístrojovou doskou, aby ste získali prístup k mechanizmu pedálu parkovacej brzdy.
5. Odstráňte svorku z konca lanka pri páke (pozri ilustráciu) a zatlačte kábel a plášť cez držiak, pričom stlačte hrot.

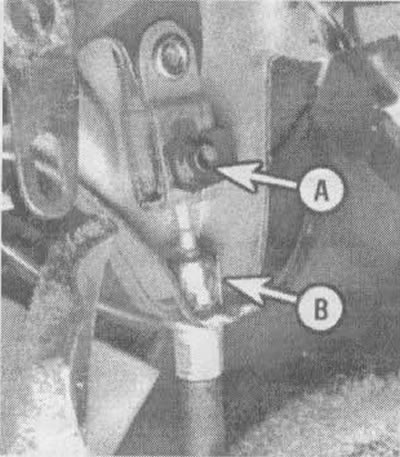

11.5 Najprv odstráňte svorku (A) z páky parkovacej brzdy, potom stlačte koniec (B) a prevlečte lanko cez držiak
6. Odstráňte kryt kábla z ekvalizéra a odpojte kábel.
7. Inštalácia sa vykonáva v opačnom poradí. Postup nastavenia kábla je popísaný v oddiel 10.
Zadný kábel
8. Zdvihnite vozidlo a bezpečne ho podoprite na stojanoch.
9. Uvoľnite ekvalizér a odpojte od neho zadný kábel.
10. Odpojte kábel na konzole rámu stlačením zámku kliešťami (pozri ilustráciu).

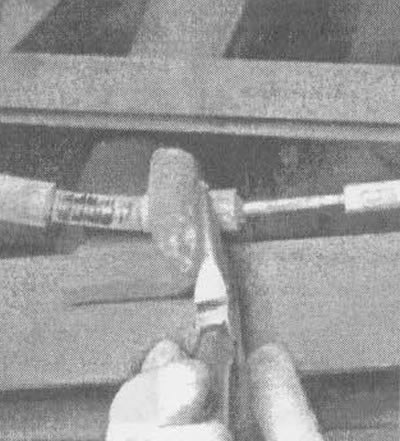

11.10. Stlačte hrot a oddeľte plášť kábla od držiaka
11. Demontujte brzdový bubon a brzdové čeľuste podľa popisu v oddiel 5. Odpojte lanko parkovacej brzdy od páky.
12. Pomocou klieští stlačte poistku krytu kábla a pretiahnite kábel aj s krytom cez brzdový štít.
13. Inštalácia sa vykonáva v opačnom poradí. Nezabudnite nastaviť kábel podľa popisu v oddiel 10.
