Demontáž a montáž zadného náboja (Chevrolet Lumina 1)

Poznámka: Náboj zadného kolesa a ložiská tvoria jeden celok a mali by sa vymeniť ako zostava.

Odstránenie

1. Uvoľnite matice kolies, zdvihnite vozidlo a bezpečne ho podoprite vzperami. Odstráňte koleso.

2. Stiahnite brzdový bubon z náboja (pozri kapitolu 9).

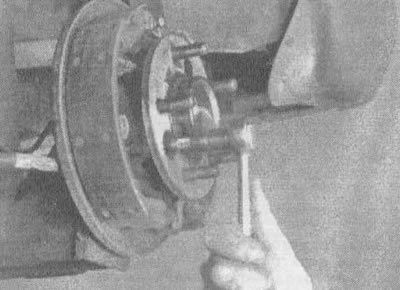

3. Pomocou hlavy Torx N55 odskrutkujte štyri skrutky, ktoré upevňujú náboj k vlečnému ramenu, ktoré sa sprístupnia otočením príruby náboja tak, aby sa skrutka objavila v otvore (pozri ilustráciu). Hornú zadnú skrutku odstráňte ako poslednú, pretože medzi skrutkou a čapom parkovacej brzdy je malá medzera.



4. Vyberte náboj z páky a vyberte ho z brzdového mechanizmu. Zaskrutkujte dve skrutky späť na miesto cez brzdový štít do vlečného ramena zavesenia tak, aby brzdový mechanizmus nevisel na potrubí (pozri ilustrácie).

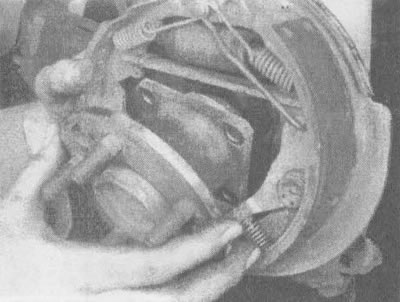

12.4a. Vytiahnite náboj jeho otočením

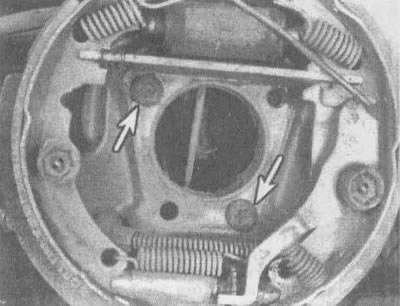

12.4b. Dočasne utiahnite dve skrutky (označené šípkami), pripevniť brzdu k vlečnému ramenu bez toho, aby visela na hydraulických potrubiach

Inštalácia

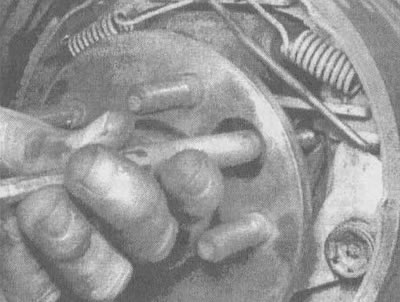

5. Umiestnite náboj na vlečné rameno a zarovnajte otvory v brzdovom štíte. Vložte skrutky, začnite od zadnej hornej časti. Na vedenie skrutiek cez prírubu náboja môže byť užitočný magnet (pozri ilustráciu). Po zaskrutkovaní všetkých štyroch skrutiek ich utiahnite krútiacim momentom uvedeným v špecifikáciách v tejto kapitole.



6. Nainštalujte brzdový bubon a koleso. Spustite vozidlo a utiahnite matice kolies na krútiaci moment uvedený v špecifikáciách kapitoly 1.
