Масляный насос

Необходимое оборудование

EN-48250 Приспособление для установки переднего сальника коленчатого вала

Процедура снятия

1. Отсоедините отрицательный кабель аккумулятора.

2. Снять декоративную крышку. См. «Декоративная крышка» в этом разделе.

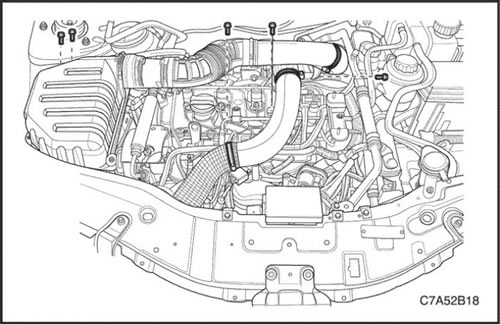

3. Снять шланги и воздуховоды системы нагнетаемого воздуха. См. «Система нагнетания воздуха» в этом разделе.

4. Снять вспомогательный ремень. См. «Ремень привода вспомогательных агрегатов и натяжитель» в этом разделе.

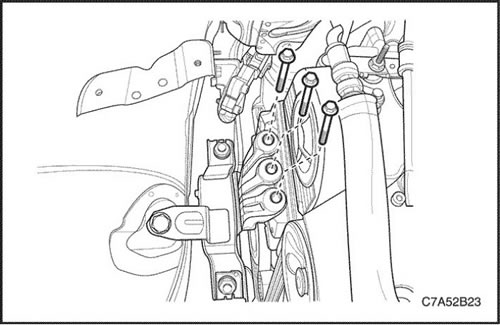

5. Снять демпфирующий блок подвески двигателя. См. «Подвеска двигателя в сборе (правая сторона)» в этом разделе.

6. Слейте моторное масло.

7. Снимите приводной ремень газораспределительного механизма. См. «Система приводного ремня ГРМ» в этом разделе.

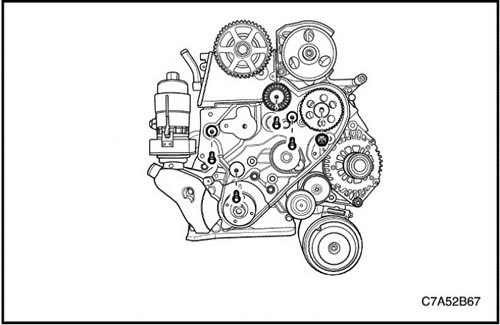

8. Снять натяжной ролик приводного ремня ГРМ.

9. Снять звездочку насоса впрыска.

10. Снимите заднюю крышку приводного ремня газораспределительного механизма.

11. Снять звездочку коленчатого вала.

12. Отсоедините разъем датчика давления масла в двигателе.

13. Отсоединить впускной/выпускной шланги масляного радиатора системы охлаждения двигателя. См. «Фильтр моторного масла и радиатор» в этом разделе.

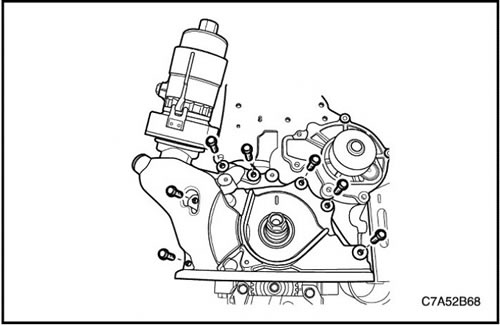

14. Снять насос моторного масла в сборе.

Процедура очистки

1. Очистить уплотняемую поверхность масляного насоса.

2. Почистите уплотнительную поверхность блока цилиндров.

3. Очистить стяжные болты масляного насоса.

4. Очистить отверстия под болты масляного насоса.

Процедура установки

Важно: При замене моторного масла сбросить службы моторного масла до замены при помощи диагностического прибора.

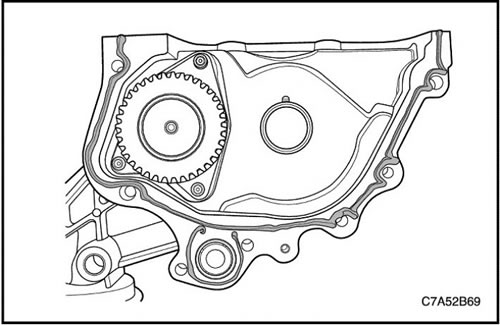

1. Нанести герметик (LOCTITE 5900) на уплотняемую поверхность масляного насоса.

2. Установить масляный насос в сборе с новым уплотнением масляного насоса.

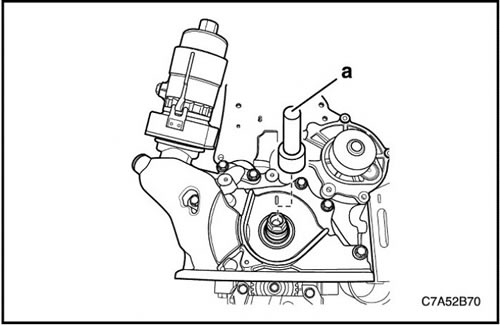

3. Установить передний сальник коленчатого вала при помощи приспособления для установки переднего сальника коленчатого вала EN-48250 (a).

Примечание: При повреждении передний сальник коленчатого вала нужно заменить на новый. При установке переднего сальника коленчатого вала на масляный насос сделать так, чтобы канавка сальника была обращена в направлении контакта кожуха масляного насоса.

Затянуть

Затянуть стяжные болты масляного насоса до 24 Н·м (17,7 фунт-фута).

4. Установить заднюю крышку приводного ремня ГРМ.

5. Установить звездочку насоса впрыска.

6. Установить натяжной ролик приводного ремня ГРМ.

Затянуть

Затянуть болты задней крышки приводного ремня газораспределительного механизма до 11 Н·м (97,4 фунт-дюйма).

Затянуть гайку звездочки насоса впрыска до 70 Н·м (51,6 фунт-дюйма).

Затянуть стопорный болт натяжного ролика приводного ремня ГРМ до 52 Н·м (38,4 фунт-дюйма).
