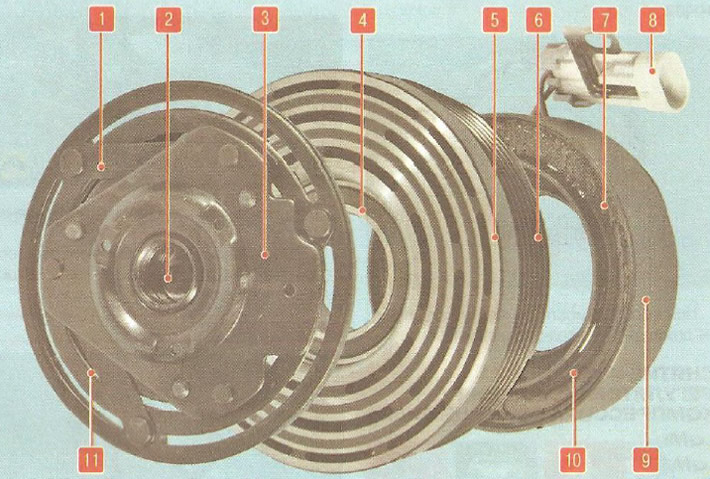

Рис. 12.5. Электромагнитная муфта привода компрессора: 1 - упругий стальной поводок; 2 - резьбовое отверстие ступицы диска; 3 - ведомый диск муфты; 4 - внутренняя обойма подшипника; 5 - подшипник; 6 - рабочая поверхность шкива; 7 - ручьи шкива; 8 - колодка электрического разъема; 9 - корпус электромагнита; 10 - обмотка электромагнита; 11 - прижимной диск муфты
При эксплуатации автомобиля выход муфты компрессора из строя - очень распространенная неисправность. Как правило, сначала начинает разрушаться подшипник 5 (рис. 12.5) шкива. Причиной может послужить неправильное натяжение ремня привода, попадание воды при проезде глубокой лужи, проскальзывание прижимного диска и, следовательно, перегрев подшипника и т.д. По мере разрушения подшипника начинает появляться люфт. Когда люфт достигнет критического значения, внутренняя поверхность шкива при вращении начинает тереться о поверхность корпуса 9 катушки электромагнита.

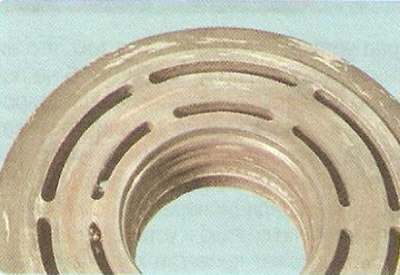

В результате трения детали нагреваются и начинается выгорание изоляции обмотки 10 катушки. Происходит электрическое замыкание - электромагнит выходит из строя. В самых запущенных случаях происходит заклинивание подшипника и проворачивание внутренней обоймы подшипника 5 на посадочной шейке крышки компрессора. После этого приходится проводить дорогостоящую замену компрессора в специализированном сервисе,
Чтобы не подвергать себя ненужным расходам, при осмотрах автомобиля обращайте внимание на нехарактерные шумы при работе компрессора кондиционера. При подозрении на возникновение проблем с подшипником шкива снимите ремень привода (см. «Замена ремня привода вспомогательных агрегатов») и рукой проверните шкив. Он должен вращаться на подшипнике равномерно, бесшумно, без заеданий. Не должно быть осевого и радиального люфта.

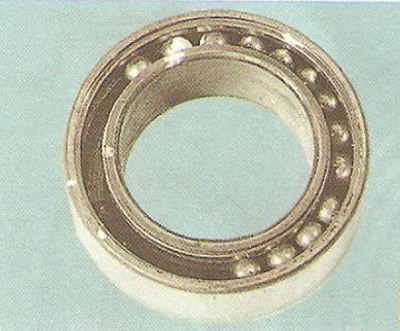

При необходимости замените подшипник, не дожидаясь его полного разрушения.
