Система управления полным приводом и раздаточная коробка (Chevrolet Tahoe 2)

На автомобилях с платформами GMT800 и GMT900 было несколько схем полного привода. Модели с постоянным полным приводом (Full Time), модели с подключаемой передней осью (Part Time), и также система автоматического подключения передней оси (Auto 4WD). Поэтому за историю двух платформ были использованы различные раздаточные коробки от двух производителей Borg Warner и New Venture Gear в зависимости от комплектации и года выпуска. Иногда производитель систему Full Time обозначает как AWD (All Weel Drive). Особенностью коробок переключения передач для данных американских автомобилей можно считать, что все управление - электронное, с помощью переключателей и приводов. Классических рукояток управления полным приводом практически нет.

Платформа GMT800

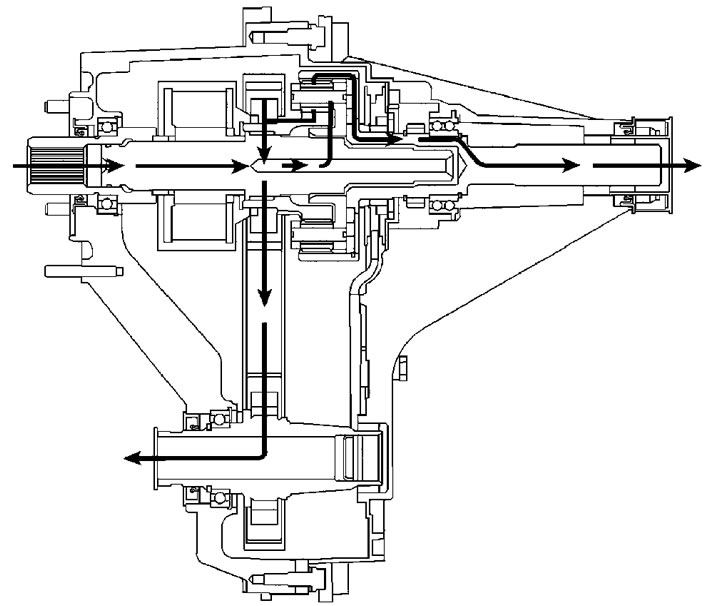

На моделях Escalade совсем малое время использовались коробки фирмы New Venture Gear модель NVG 149 (RPO NP3), которая являлась одноступенчатой, работающей по схеме Full Time. Коробка обеспечивала распределение крутящего момента при нормальных дорожных условиях между передней и задней осью в соотношении 32:68. При пробуксовке колес задней или передней оси, межосевой дифференциал с помощью вязкостной муфты раздаточной коробки обеспечивает распределение крутящего момента на «не буксующую» ось вплоть до 100% (т.е. осуществляется блокировка межосевого дифференциала).

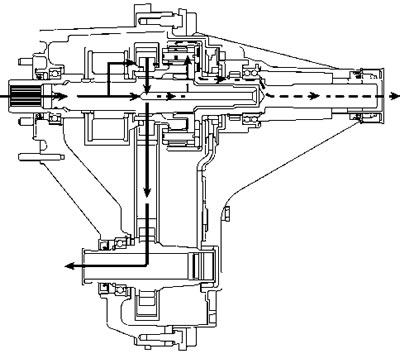

При пробуксовке передней оси

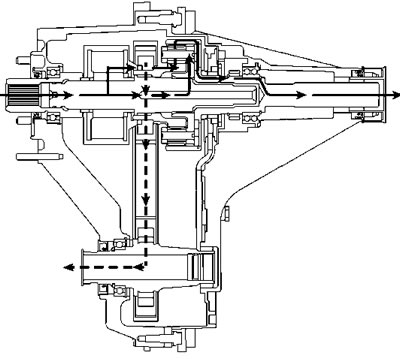

При пробуксовке задней оси

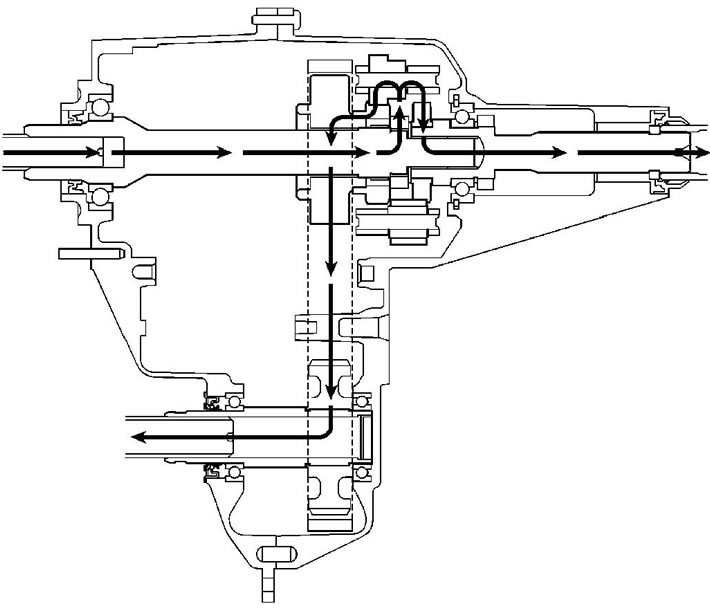

Наиболее популярная раздаточная коробка BW 4481 (PRO NR3) фирмы Borg Warner обеспечивала схему системы полного привода Full Time. Коробка также являлась одноступенчатой и обеспечивающей распределение крутящего момента между передней и задней осью в соотношении 40:60. Устанавливалась на автомобили Cadillac Escalade GMT800 c 2003 по 2006 годы выпуска совместно с системой курсовой устойчивости (VSES). Но в коробке отсутствует межосевой дифференциал, и распределение момента остается постоянным.



На ранних сериях Tahoe GMT800 использовалась единственная раздаточная коробка 261 (PRO NP2) с переключение между режимами 2WD и 4WD с помощью рычагов управления в салоне. Коробка имела 3 режима 2WD, 4HI и 4LO. Но на моделях выпуска с 2001 года, была снята с комплектации.


С 2001 года также устанавливалась раздаточная коробка фирмы New Venture Gear модели NVG 263, которая обеспечивала схему полного привода Part Time. Раздаточная коробка обеспечивает три режима работы: 4Hl, 4LO, 2HI. Переключение между режима также осуществляется с помощью переключателей, расположенных на приборной панели.

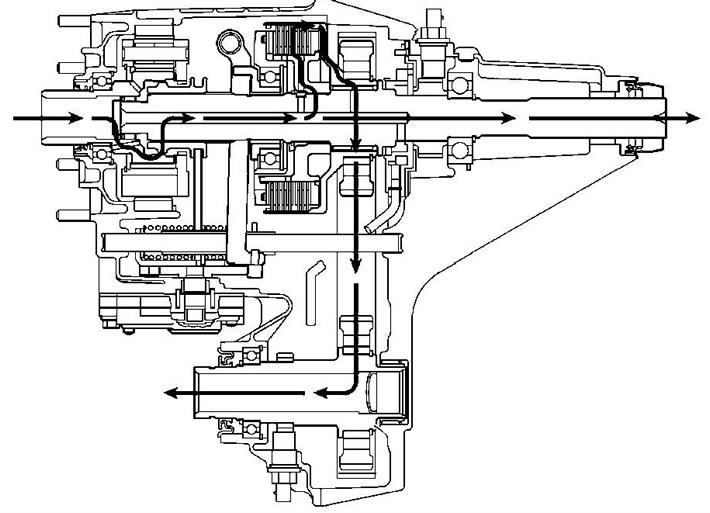

На автомобилях Tahoe GMT800 2001-2006 гг. выпуска в основном использовалась раздаточная коробка фирмы New Venture Gear модель NVG 246 (RPO NP8). Двухступенчатая коробка с системой автоматического распределения крутящего момента. На приборной панели расположены выключатели управления системой полного привода. Раздаточная коробка обеспечивает пять режимов работы: Auto 4WD, 4Hl, 4LO, 2HI и N (нейтраль). При обычных условиях движения используется режим Auto 4WD. Система управления контролирует пробуксовку задних колес, по сигналам датчиков частоты вращения переднего и заднего карданных валов. При возникновении пробуксовки, задних колес, система перераспределяет момент (увеличивает частоту вращения передних колес) до частоты вращения задних колес посредством муфты. Остальные режимы классические.

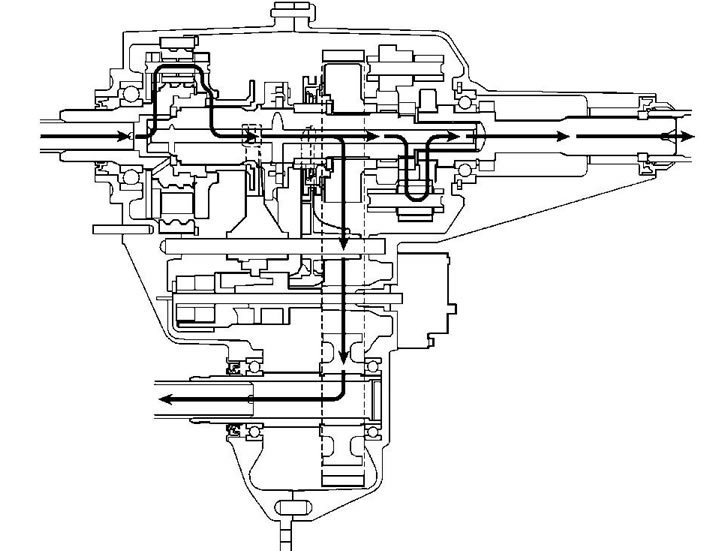

В отличие от раздаточной коробки BW 4481 (PRO NR3), устанавливающейся на модели Escalade, раздаточная коробка BW 4482 является двухступенчатой и обеспечивает схему системы полного привода Full Time с распределением крутящего момента в тех же пределах 40:60 при нормальных условиях (режим 4HI). С помощью выключателей возможно выбирать режимы 4HI, 4LO (пониженная передача). Также на раздаточной коробке существует положение нейтрали. Как и коробка BW 4481, раздаточная коробка 4482 устанавливалась на автомобили с системой курсовой устойчивости VSES. На панели управления раздаточной коробки расположен выключатель VSES. При работе системы VSES не только задействуются элементы системы ABS (датчики частоты вращения, модулятор и т.д.), но и осуществляется управление раздаточной коробкой.

Платформа GMT900

На моделях новой платформы устанавливалась раздаточная коробка NVG 246 RPO NP8, которая использовалась на платформе GMT800. Соответствуя полному изменению интерьера в новых моделях, и переключатели управления полным приводом получили новый внешний вид.

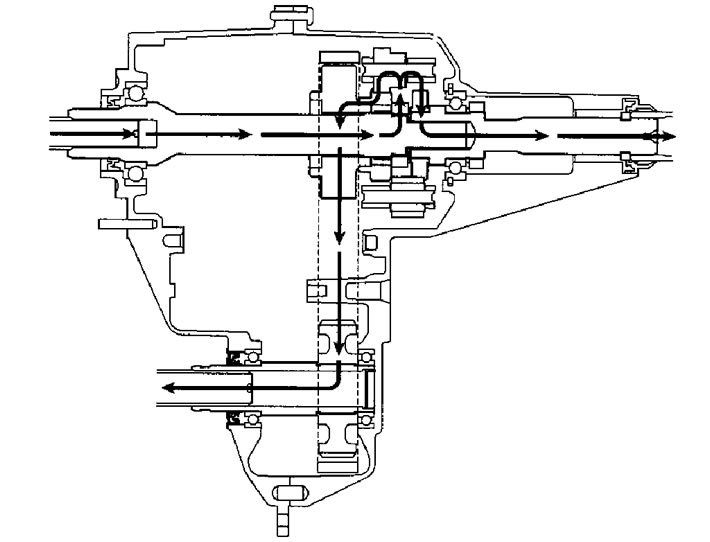

Также устанавливалась раздаточная коробка фирмы Borg Warner (BW) модель 4485 NR3 (одноступенчатая, планетарная раздаточная коробка), обеспечивающая распределение крутящего момента между передней и задней осью в соотношении 40:60 (Full Time или AllWheel Drive (AWD)). Новая раздаточная коробка не сильно отличается от модели BW 4481, применявшейся на платформе GMT800.



[Текст статьи был получен с сайта: «ChevyMan.ru»]
