Начертаваме линия на вертикалната ос 0 на екрана (разстоянието от него до центъра на левия и десния фар трябва да е равно) и линии, съответстващи на центровете на фаровете (AE и BE).
Поставете превключвателя за управление на обхвата на фаровете на позиция "0" (един шофьор или шофьор с пътник на предната седалка) и включете късите светлини. Покриваме един от фаровете с непрозрачен материал.
При регулиране горната граница на светлинния лъч трябва да съвпада с долната хоризонтална линия (виж фиг.) и мястото, където лъчът се прекъсва (точката на пресичане на хоризонталните и наклонените участъци на светлинния поток) — с вертикална линия, съответстваща на центъра на този фар.
По същия начин регулираме посоката на светлинния лъч на другия фар.

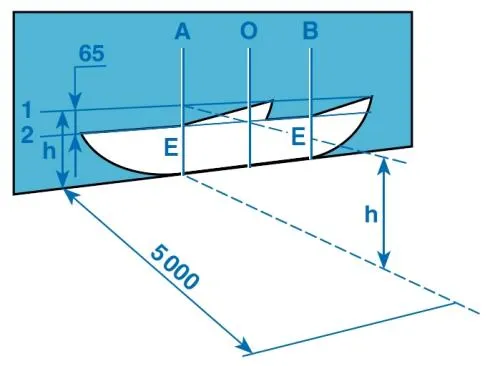

Схема за регулиране на лъча на фаровете

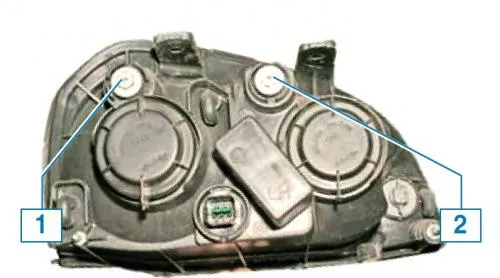

Разположение на регулаторите за посока на светлинния лъч върху корпуса на фаровете на хечбек автомобил: 1 — регулатор на вертикалния лъч; 2 - регулатор на светлинния лъч в хоризонталната равнина

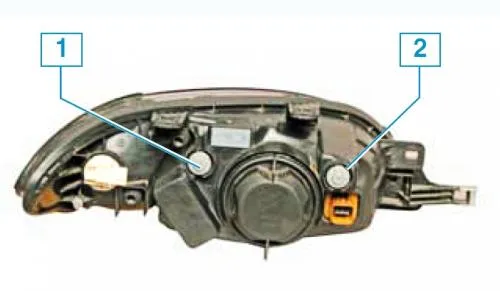

Разположението на регулаторите за посока на светлинния лъч върху корпуса на фаровете на автомобили с каросерии седан и комби: 1 — регулатор на светлинния лъч в хоризонталната равнина 2 — регулатор на светлинния лъч във вертикалната равнина

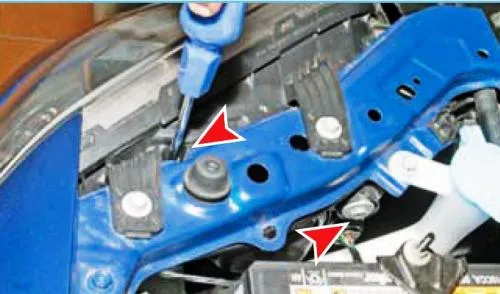

Регулираме посоката на лъча на фаровете, като завъртаме регулаторите с кръстата отвертка.
По същия начин регулираме посоката на светлинния лъч на другия фар.
Регулираме светлинните лъчи на фаровете за мъгла при същите условия, както при регулиране на фаровете (виж по-горе). Измерваме разстоянието между центровете на фаровете за мъгла и разстоянието от повърхността на платформата до центъра на фаровете за мъгла. Начертаваме линии на екрана и начертаваме друга хоризонтална линия под линията на височината на центъра на фаровете за мъгла с 50 mm.
Регулирането се извършва отдолу под бронята на автомобила. Завъртайки винта за регулиране на фара с помощта на кръстата отвертка, доведете горната хоризонтална граница на светлинния сноп на фара до линията на височината на центъра на фара за мъгла.

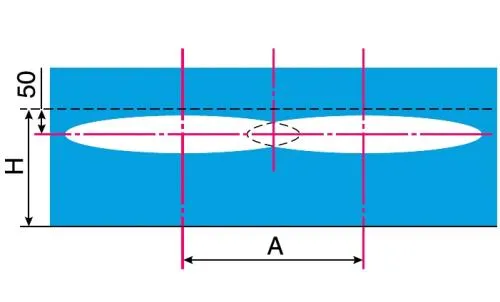

Схема за маркиране на екрана за регулиране на фаровете за мъгла: A - разстояние между центровете на фаровете за мъгла; H — височина на центъра на фаровете за мъгла на автомобила

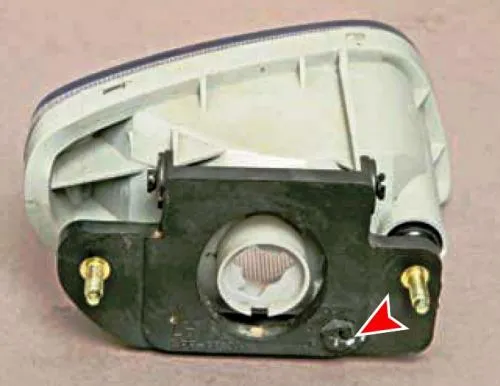

Променяме посоката на светлинния лъч на фара за мъгла, като завъртаме регулиращия винт с отвертка Phillips (за яснота, показано на свален фар).
