Серия 1500
1. Повдигнете автомобила и поставете предпазни стойки под рамката.
2. Свалете спирачния диск.
3. Изключете кабела на ръчната спирачка от лоста на спирачния механизъм.
4. Почистете работната зона с почистващ препарат за спирачки.

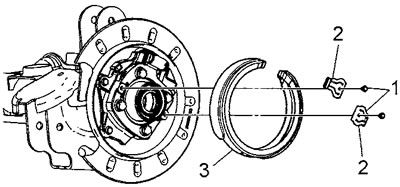

5. Развийте двата болта (1), закрепващи спирачните накладки. Момент на затягане 15 Nm.
6. Отстранете скобите (2), закрепващи спирачните накладки. Ако скобата е деформирана, сменете скобата.
7. Завъртете винта за регулиране на спирачната челюст, докато челюстите се затворят напълно.
8. Подравнете отворения край на подложките с фланеца на мостовата греда и завъртете подложката, докато може да бъде отстранена.
9. Монтажът се извършва в обратен ред. Когато монтирате, нанесете високотопима грес върху контактните точки на накладките с опорната плоча.
10. Регулирайте подложките.
Серия 2500
1. Повдигнете автомобила и поставете предпазни стойки под рамката.
2. Свалете спирачния диск.

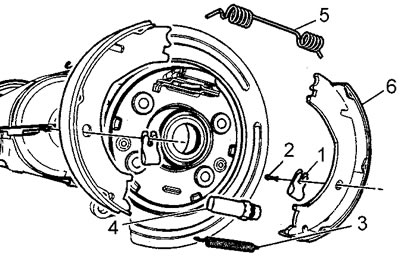

Резервна челюст на ръчната спирачка Серия 2500
3. Изключете кабела на ръчната спирачка от лоста на спирачния механизъм.
4. Отстранете скобите (1), закрепващи спирачните накладки.
5. Отстранете щифтовете (2), закрепващи подложките.
6. Отстранете долната възвратна пружина (3).
7. Почистете резбите на винта на регулатора (4) от корозия; при сглобяване леко смажете резбите с топима грес.
8. Завъртете винта за регулиране на спирачната челюст, докато челюстите се изравнят напълно.
9. Отстранете горната възвратна пружина (5).
10. Свалете спирачните накладки.
11. Монтажът се извършва в обратен ред. Когато монтирате, нанесете високотопима грес върху контактните точки на накладките с опорната плоча.
12. Регулирайте подложките.
