Нататка: генератар з'яўляецца перемонтируемым вузлом электраабсталявання рухавіка. У генератар убудаваны выпрамнік току і рэгулятар напругі. Пры няспраўнасці генератара ён павінен быць заменены ў зборы.
Зняцце
1. Адлучыце кабель адмоўнай клемы акумулятарнай батарэі.
2. Зніміце верхнюю крышку рухавіка.
3. Зніміце рамень прывада навясных агрэгатаў.

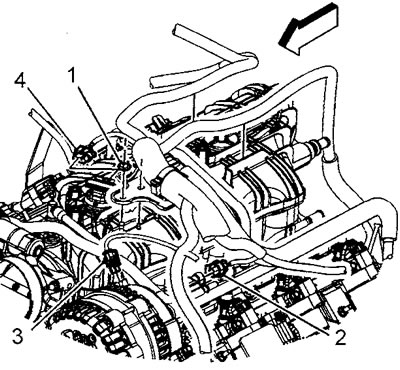

4. Адлучыце раз'ём (3) генератара.

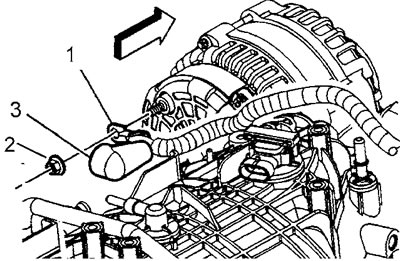

5. Перамесціце чахол (3) кабеля генератара па кабелі.
6. Адкруціце гайку (2) мацавання кабеля генератара. Момант зацяжкі 9 Н·м.
7. Зніміце наканечнік (1) кабеля са шпількі генератара.

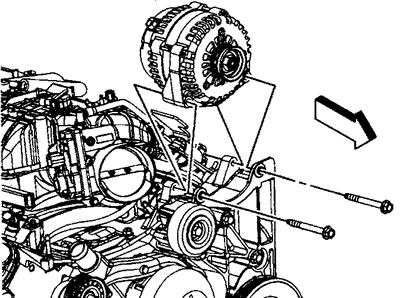

8. Адкруціце балты мацавання генератара. Момант зацяжкі 55 Н·м.
9. Зніміце генератар.
Ўстаноўка
10. Устаноўка ў зваротным парадку.
