2. Прасушыце вал сціснутым паветрам.

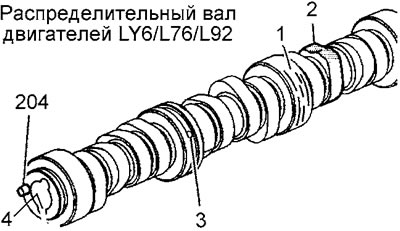

3. Праверце стан шыек (1) вала, шукайце сляды задзірака ці празмернага зносу.
4. Праверце стан кулачкоў (2) размеркавальнага вала, шукайце сляды задзірака або празмернага зносу.
5. На рухавіках LY6/L76/L92 праверце чысціню каналаў (3) падачы алею на прывад сістэмы змены фаз газаразмеркавання
6. Праверце стан разьбы (4) пад ніт мацавання зорачкі або клапан мацавання муфты сістэмы змены фаз газаразмеркавання.
7. Праверце стан усталявальнага штыфта (204) зорачкі размеркавальнага вала.
8. Праверце стан восевага фіксатара размеркавальнага вала, шукайце прыкметы зносу ці пашкоджанняў ушчыльняльнай пракладкі.
Калі ўшчыльняльная пракладка восевага фіксатара не пашкоджана, яе можна выкарыстоўваць ізноў.
9. Праверце надзейнасць пасадкі ўкладышаў падшыпнікаў размеркавальнага вала ў блоку цыліндраў.
10. Агледзець падшыпнікі размеркавальнага вала, шукайце сляды празмернага зносу або задзіракі, пры неабходнасці заменіце падшыпнікі.
11. Вымерайце дыяметр шыек размеркавальнага вала для вызначэння ступені зносу і страты геаметрыі.
- Калі авальнасьць шыек вала больш за 0,025 мм, замяніце размеркавальны вал.
- Калі дыяметр шыек вала менш за 54,99 мм, заменіце размеркавальны вал.

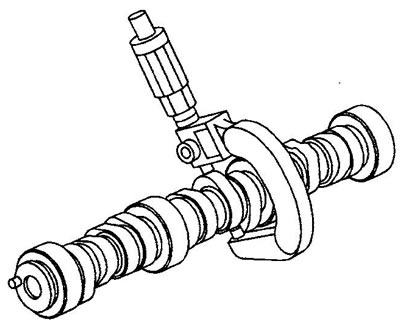

12. Вымерайце вышыню кулачкоў размеркавальнага вала, параўнайце з дадзенымі спецыфікацыі.

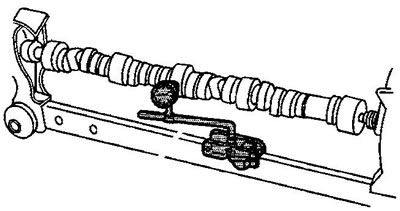

13. Вымерайце прагін размеркавальнага вала па цэнтральнай шыйцы.
- а) Усталюйце размеркавальны вал у апоры з V-вобразнымі выразамі або ў станок з цэнтрамі.
- б) Вымерайце біццё цэнтральнай шыйкі. Калі прагін размеркавальнага вала перавышае 0,05 мм, заменіце размеркавальны вал.
14. Вымярэнне ўздыму кулачкоў.
Увага: вымярэнне ўздыму кулачкоў выкарыстоўваецца для вызначэння ступені зносу кулачкоў ДА разборкі рухавіка.
- а) Зніміце каромысла прывада клапана.

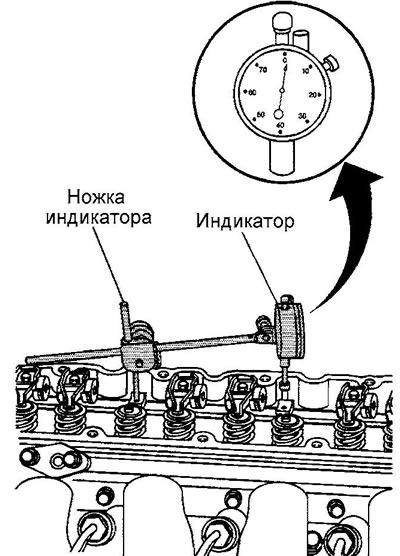

- б) Правярніце каленчаты вал да максімальнага апускання штангі штурхача. Усталюйце на галоўцы блока стрелочный індыкатар.
- в) Устанавіце ножку індыкатара на канец штурхача. Усталюйце індыкатар на нуль.
- г) Павольна круціце каленчаты вал па гадзіннікавай стрэлцы і лічыце максімальнае паказанне індыкатара.
- д) Параўнайце атрыманы ўздым кулачка з дадзеным спецыфікацыі.
