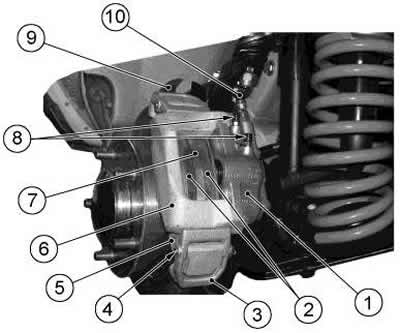

Kresba 6-11. Brzdový mechanizmus predného kolesa:
1 - blok valcov;
2 - brzdové doštičky;
3 - upínacia páka strmeňa;
4 - os upínacej páky;
5 - vedenie topánok;
6 - brzdový strmeň;
7 - brzdový kotúč;
8 - odvzdušňovacie vsuvky;
9 - ochranný kryt;
10 - brzdová hadica.
Odstráňte blok valca 1 z drážok strmeňa roztiahnutím drážok strmeňa na 118,5 mm a zatlačením na držiak 12 (kresba 6-13). Odstráňte kryty proti prachu 3 z valcov.
Kresba 6-13. Predné brzdové diely:
1 - vedenie topánok;
2 - brzdový strmeň;
3 - ochranný kryt piestu;
4 - tesniaci krúžok;
5 - blok valcov;
6 - brzdové doštičky;
7 - brzdový kotúč;
8 - ochranný kryt strmeňa;
10 - odvzdušňovacia vsuvka;
11 - brzdové hadičky;
12 - držiak bloku valcov;
13 - prídržná pružina;
14 - piest;
15 - pružina prítlačnej páky;
16 - prítlačná páka;
17 - závlačka;
18 - os prítlačnej páky.
Vytlačením prúdu stlačeného vzduchu cez prívod brzdovej kvapaliny vytlačte piesty 14 z bloku valcov a odstráňte tesniace krúžky 4.
Zmontujte prednú brzdu v opačnom poradí ako pri demontáži. Pri montáži namažte tesniace krúžky, piesty a vŕtanie valca brzdovou kvapalinou a pod ochranné uzávery naneste mazivo DT-1.
