Pomocou sťahováka (kresba 6-19) odstráňte brzdový bubon. Odpojte páku 18 (pozri kresba 6-18) čeľusť ručnej brzdy poháňajte koniec lanka, odstráňte závlačku, stlačte kolík 21 a vyberte páku. Pomocou klieští odpojte horné 2 a spodné 7 ťažné pružiny.

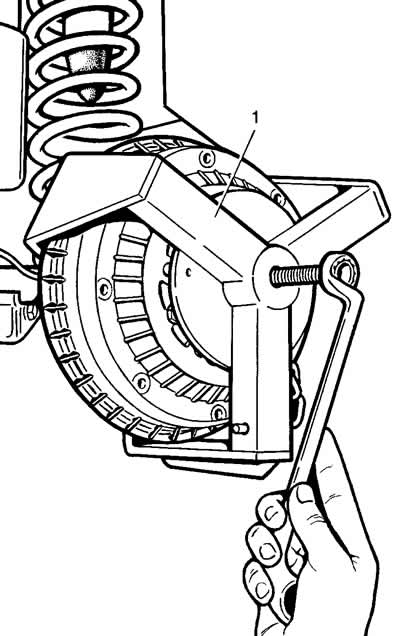

Kresba 6-19. Demontáž brzdového bubna:
1 - sťahovák.

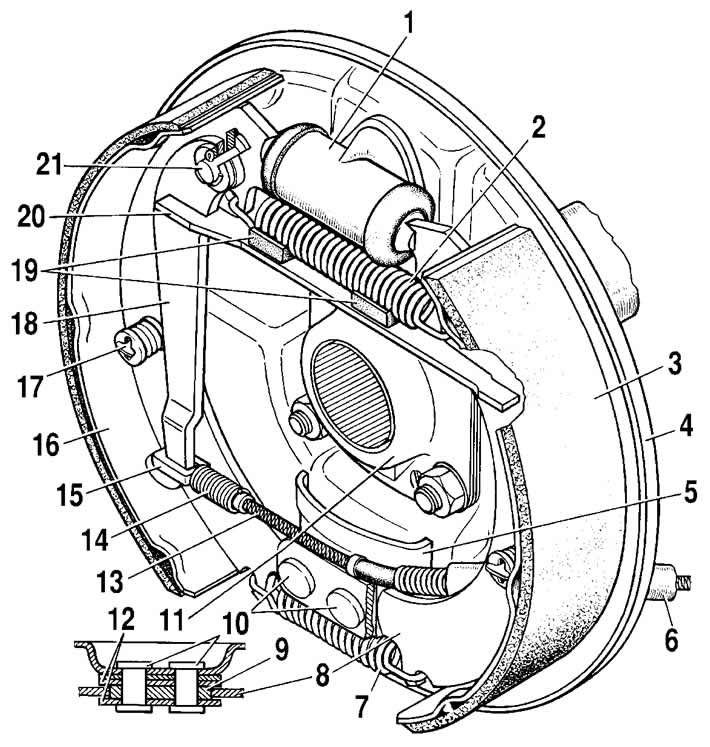

Kresba 6-18. Brzdový mechanizmus zadného kolesa:
1 - valec kolesa;
2 - napínacia pružina hornej brzdovej čeľuste;
3 - podložka podložka;
4 - brzdový štít;
5 - vnútorný plech;
6 - zadný plášť kábla;
7 - napínacia pružina spodnej brzdovej čeľuste;
8 - predná brzdová čeľusť;
9 - Nosná doska brzdových doštičiek;
10 - nity;
11 - deflektor oleja;
12 - vodiace dosky brzdových čeľustí;
13 - lanko zadnej parkovacej brzdy;
14 - zadná lanová pružina;
15 - zadná koncovka kábla;
16 - čeľusť zadnej brzdy;
17 - oporný stojan topánky;
18 - páka pohonu ručnej brzdy;
19 - gumené vankúše;
20 - rozperná tyč brzdových čeľustí;
21 - prst páky pohonu ručnej brzdovej čeľuste.
Otočte misky podporných vzpier 17 a vyberte ich spolu so vzperami, pružinami a spodnými miskami; odstráňte podložky 8 a 16 a rozpernú tyč 20. Odpojte potrubie od valca kolesa 1 a uzavrite vstupné otvory valca a potrubia. Odstráňte valec kolesa. Pri výmene brzdového štítu 4 odstráňte hriadeľ nápravy podľa popisu v časti "Zadná náprava" a odpojte zadné lanko 13 odskrutkovaním dvoch skrutiek, ktoré ho pripevňujú k brzdovému štítu 4.
