Nainštalujte a zaistite valec kolesa k brzdovému štítu, pripojte k nemu potrubie a dotiahnite maticu jeho armatúry až na doraz.
Pripevnite páčku 18 k topánke (pozri kresba 6-18) ručný pohon doštičiek a namontujte brzdové doštičky s rozpernou tyčou 20, potom nainštalujte vzpery 17 s pružinami a spodnými miskami, nainštalujte horné pružiny a pripevnite ich na vzpery otáčaním v jednom alebo druhom smere. Uistite sa, že konce podložiek sú správne umiestnené v dorazových objímkach na piestoch valcov kolesa a na štíte. Pripojte koniec 15 zadného kábla k páke 18.

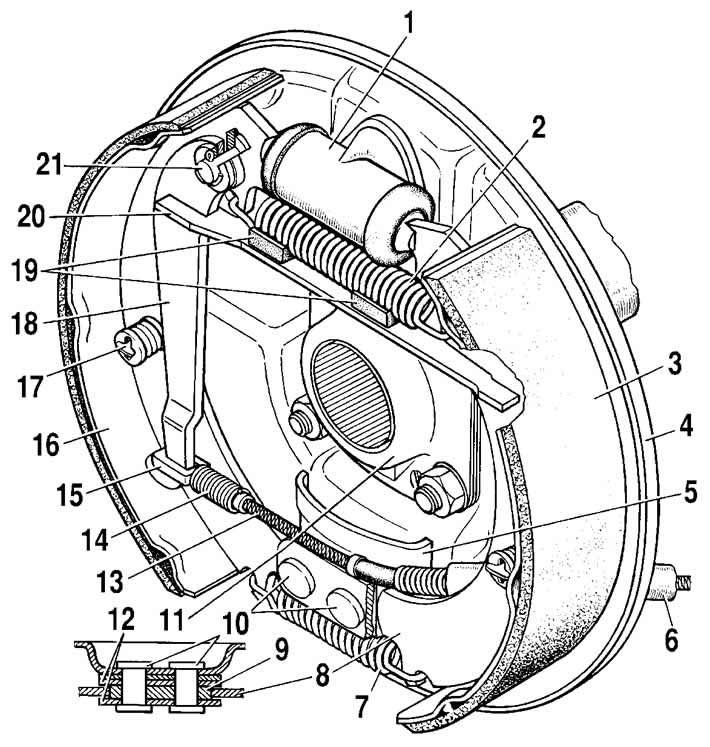

Kresba 6-18. Brzdový mechanizmus zadného kolesa:
1 - valec kolesa;
2 - napínacia pružina hornej brzdovej čeľuste;
3 - podložka podložka;
4 - brzdový štít;
5 - vnútorný plech;
6 - zadný plášť kábla;
7 - spodná napínacia pružina brzdovej čeľuste;
8 - predná brzdová čeľusť;
9 - Nosná doska brzdových doštičiek;
10 - nity;
11 - deflektor oleja;
12 - vodiace dosky brzdových čeľustí;
13 - lanko zadnej parkovacej brzdy;
14 - zadná lanová pružina;
15 - zadná koncovka kábla;
16 - čeľusť zadnej brzdy;
17 - oporný stojan topánky;
18 - páka pohonu ručnej brzdy;
19 - gumené vankúše;
20 - rozperná tyč brzdových čeľustí;
21 - prst páky pohonu ručnej brzdovej čeľuste.
Nainštalujte brzdový bubon, ktorý ste predtým namazali bezpečnostným pásom hriadeľa nápravy (náboj) grafitovým mazivom alebo mazivom LSC-15 a utiahnite upevňovacie skrutky bubna, kým sa nezastavia.
Vykonajte vyššie uvedené operácie pre druhé zadné koleso.
Nastavte pohon parkovacej brzdy podľa odporúčaní uvedených v podkapitole "Nastavenie parkovacej brzdy".
Namontujte zadné kolesá a utiahnite matice kolies bez utiahnutia.
Spustite vozidlo a utiahnite matice kolesa.
Uťahovací moment:
- upevňovacie matice kolies od 85 do 95 Nm (od 8,5 do 9,5 kgf·m).
Stlačte brzdový pedál 2-3 krát, skontrolujte a v prípade potreby doplňte hladinu brzdovej kvapaliny v nádržke hydrauliky brzdy.
