Denný stav počítadla kilometrov vozidla je možné nastaviť na nulu pomocou tlačidla umiestneného napravo od ukazovateľa. Po vypnutí zapaľovania sa hodnoty denného počítadla nezmenia, ale po odpojení batérie sa jej hodnoty vynulujú. Po odpojení batérie sa uložia celkové hodnoty počítadla najazdených kilometrov.
Činnosť zariadení je riadená elektronickým modulom, ktorý prijíma signály zo snímačov. Mechanizmy indikátora teploty a hladiny paliva sú magnetoelektrického typu. Ručičky tachometra a rýchlomera sú poháňané krokovými motormi.
Kontrolka rezervy paliva sa rozsvieti elektronickým modulom pri odpore 252±2 Ohm na snímači hladiny paliva, čo zodpovedá 1/8 palivovej nádrže alebo 5,38 l zostávajúceho paliva.

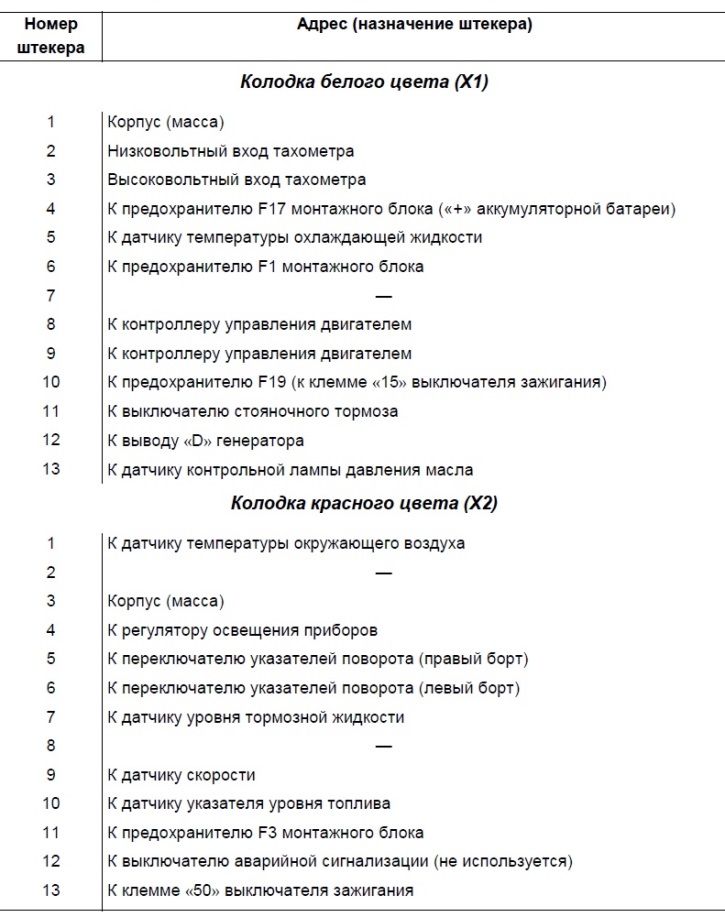

Adresy výstupných zástrčiek združeného prístroja sú uvedené v tabuľke. 7-7.
Tabuľka 7-7. Adresy výstupných zástrčiek združeného prístroja
Na vozidlách s úrovňami výbavy 55 a 34 je nainštalovaný združený prístroj 21233801010-10.

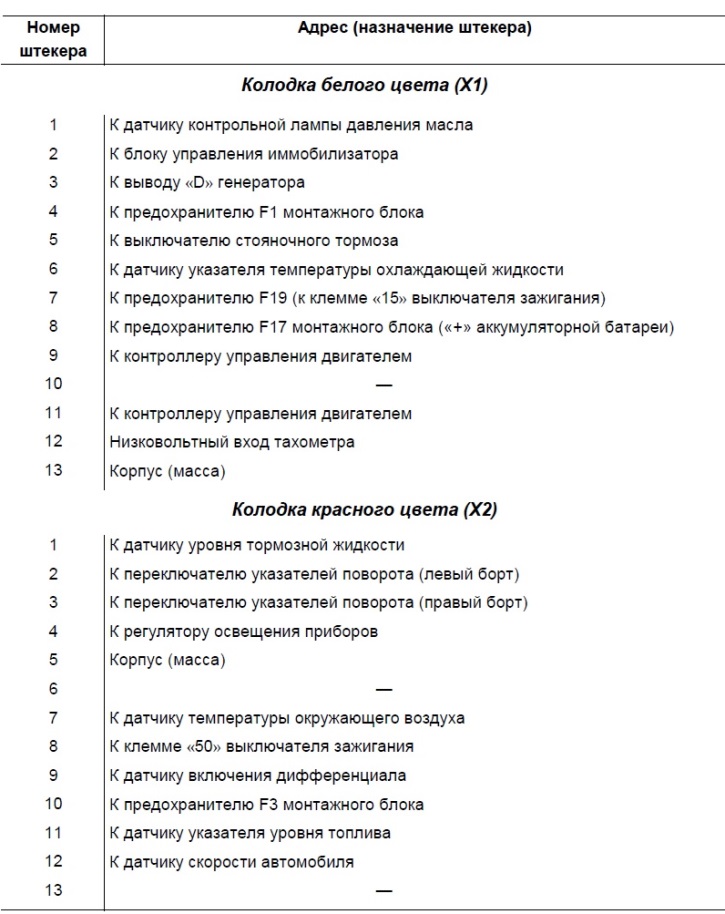

Adresy výstupných zástrčiek 2123-3801010-10 združeného prístroja sú uvedené v tabuľke. 7-8.
Adresy výstupných zástrčiek združeného prístroja 2123-3801010-10
Elektronický prístrojový panel nie je možné opraviť, s výnimkou výmeny kontroliek a kontroliek osvetlenia prístrojov. Komponenty prístrojového panelu sa nedodávajú ako náhradné diely.
