Obsah: Odstránenie ↧ Inštalácia ↧
Odstránenie
Skoré modely

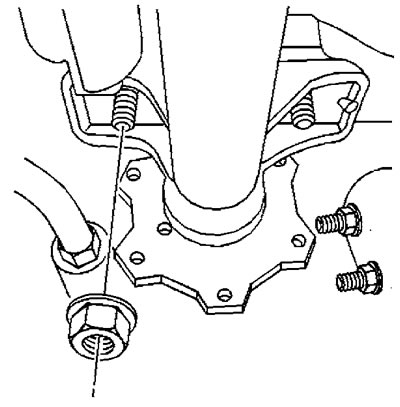

1. Odskrutkujte vnútorné matice a podložky upevňujúce nosník prednej nápravy k držiaku rámu.
2. Pod mostový nosník umiestnite zdvihák.

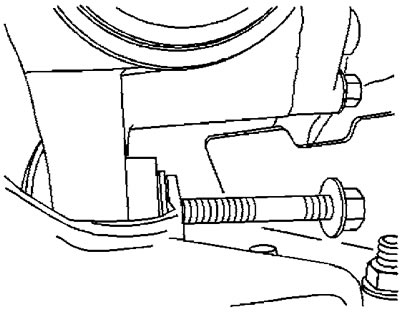

3. Odskrutkujte spodnú skrutku zaisťujúcu skriňu hlavného prevodu prednej nápravy.

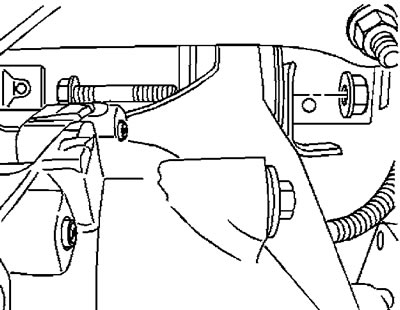

4. Odskrutkujte hornú skrutku zaisťujúcu skriňu hlavného prevodu prednej nápravy.
5. Spustite prednú nápravu.

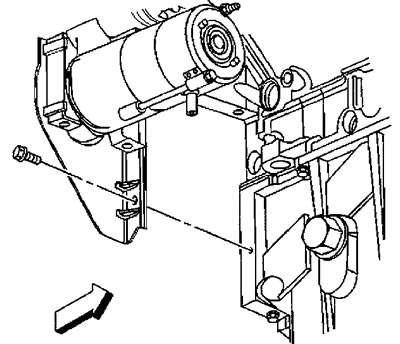

6. Odskrutkujte upevňovaciu skrutku krytu automatickej prevodovky.

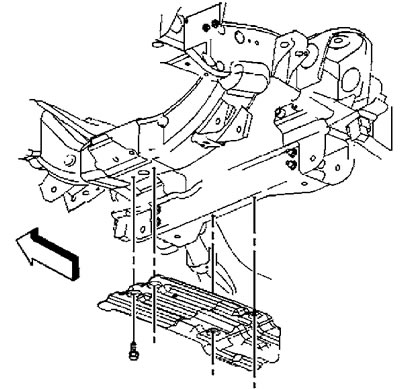

7. Uvoľnite upevňovacie skrutky ochrany olejovej vane (ak je nainštalovaný).
8. Odstráňte ochranu olejovej vane.

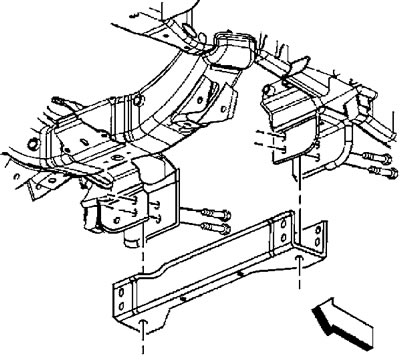

9. Odskrutkujte upevňovacie skrutky priečnika.
10. Odstráňte priečnik.

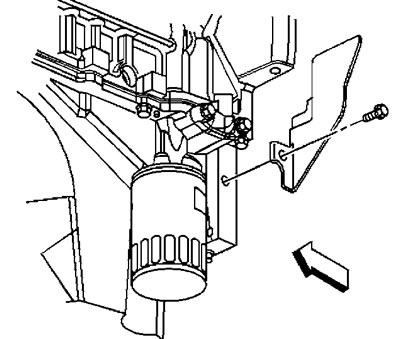

11. Uvoľnite upevňovaciu skrutku krytu automatickej prevodovky a odstráňte kryt.
12. Vypustite motorový olej a vyberte olejový filter.
13. Nasaďte vypúšťaciu zátku a dotiahnite ju rukou.

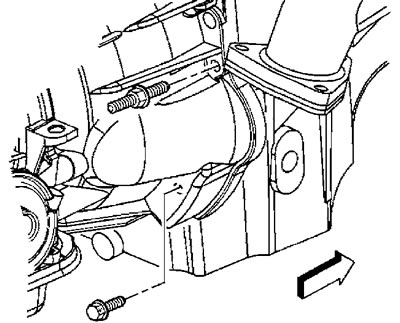

14. Ak je nainštalovaná automatická prevodovka 4L60-E, odskrutkujte pravú skrutku a montážnu skrutku automatickej prevodovky.

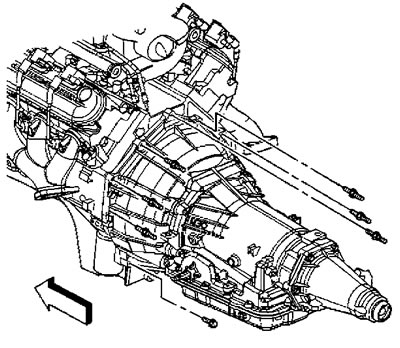

15. Odskrutkujte ľavú spodnú skrutku zaisťujúcu automatickú prevodovku.

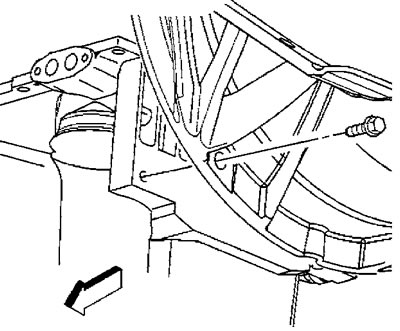

16. Ak je nainštalovaná automatická prevodovka 4L80-E, odskrutkujte skrutky krytu meniča krútiaceho momentu.

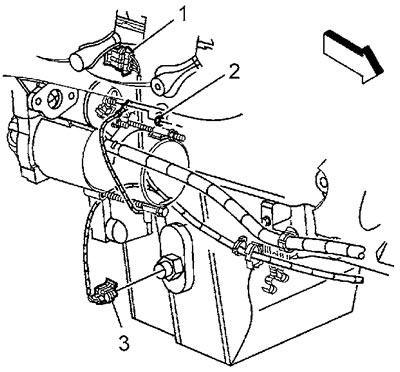

17. Odpojte konektor snímača hladiny oleja (3).

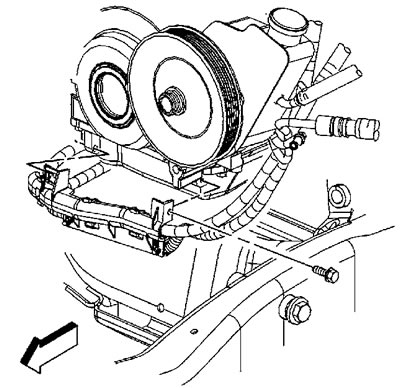

18. Uvoľnite skrutku kanála kábla batérie.
19. Vytiahnite poistný kolík káblového kanála z olejovej vane.
20. Odpojte kábel batérie a držiak kábla od štartéra

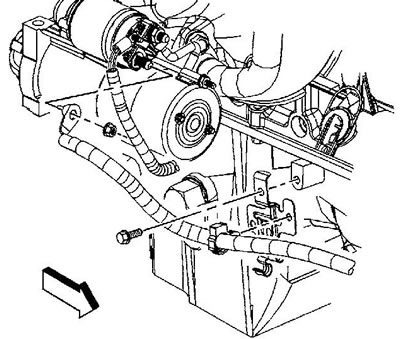

21. Odstráňte rúrky chladiča motorového oleja zo svorky kábla batérie.

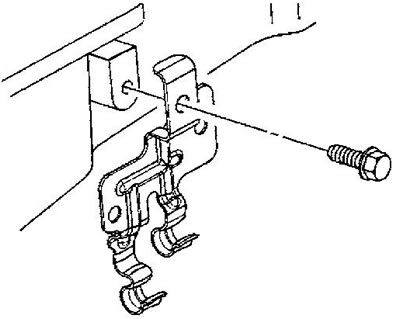

22. Uvoľnite upevňovaciu skrutku a odstráňte svorku kábla batérie.
23. Uvoľnite upevňovacie skrutky olejovej vane.
24. Odstráňte olejovú vaňu.
Upozornenie: Nedovoľte, aby sa nečistoty dostali do vedenia motorového oleja, na otvorené otvory nainštalujte zátky.

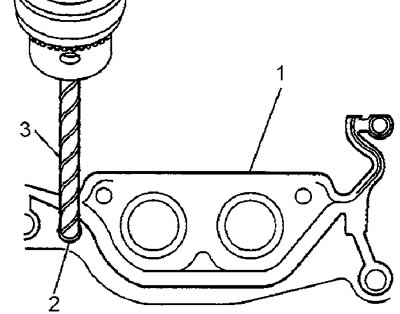

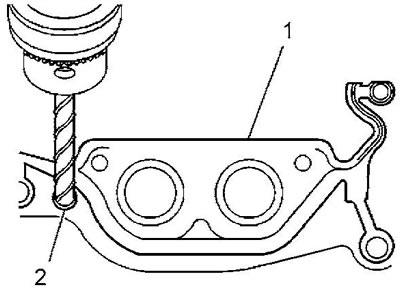

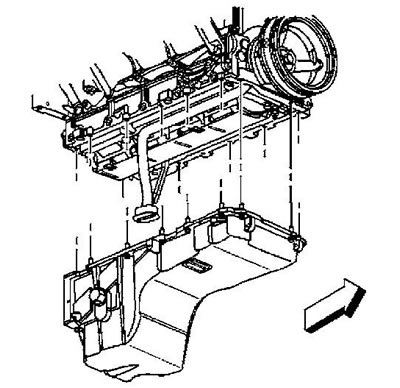

25. Ak je potrebné vymeniť tesnenie olejovej vane, odvŕtajte nity (2), ktoré pripevňujú tesnenie k olejovej vani.
26. Odstráňte tesnenie (1), zlikvidujte tesnenie a nity.
Poznámka: Nie je potrebné prinitovať nové tesnenie k panvici.
Neskoré modely
1. Zdvihnite vozidlo a pod rám umiestnite bezpečnostné stojany.

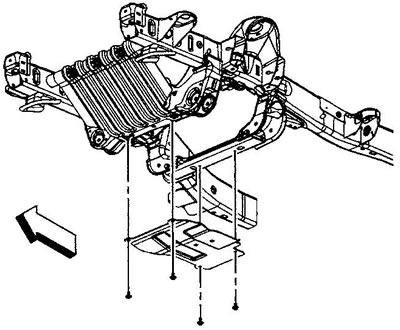

2. Na modeloch série 1500 odstráňte upevňovacie skrutky krytu olejovej vane a odstráňte kryt.

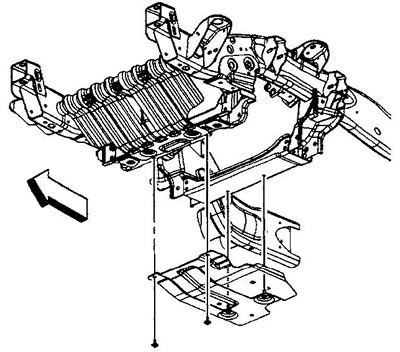

3. Na modeloch radu 2500 uvoľnite dve zadné a odstráňte dve upevňovacie skrutky predného krytu olejovej vane a odstráňte kryt.
4. Demontujte kryt rozvodovky prednej nápravy.
5. Odskrutkujte upevňovací prvok hrebeňa riadenia a zaveste hrebeň na drôt.
6. Pod vypúšťaciu skrutku olejovej vane umiestnite nádobu na zachytávanie oleja.

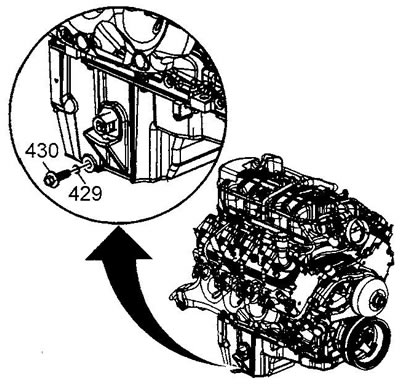

7. Odstráňte vypúšťaciu zátku (430).
8. Olejovú panvicu úplne vypustite.
9. Nainštalujte a rukou utiahnite vypúšťaciu zátku.
10. Pod olejový filter umiestnite nádobu na zachytávanie oleja.
11. Odskrutkujte olejový filter (437).
12. Vypustite olej.
13. Nainštalujte olejový filter a dotiahnite ho rukou.

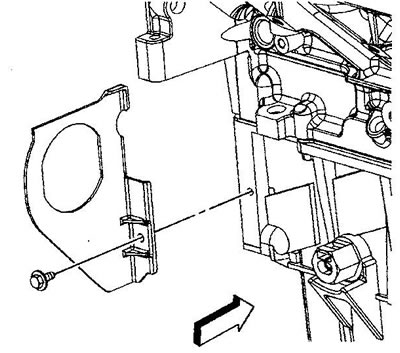

14. Odskrutkujte skrutku zaisťujúcu pravý kryt automatickej prevodovky.

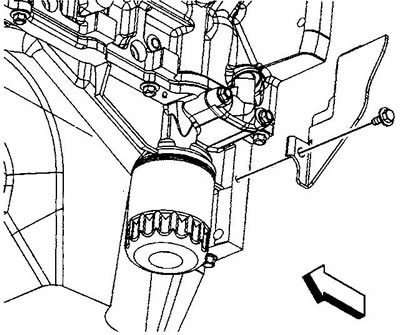

15. Odskrutkujte skrutku zaisťujúcu ľavý kryt automatickej prevodovky.
16. Odskrutkujte upevňovací prvok priečky a odstráňte priečku.

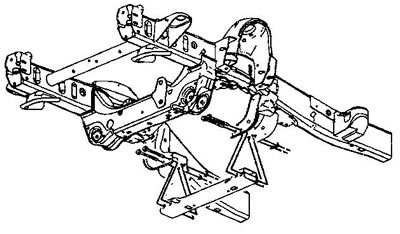

Zobrazená je priečka radu 1500
17. Odskrutkujte dve spodné upevňovacie skrutky automatickej prevodovky.

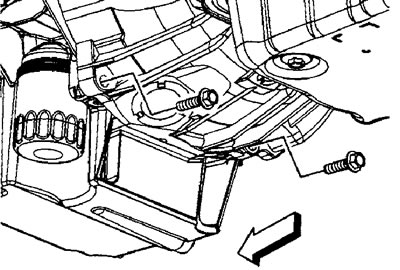

K bodu 17 automatická prevodovka 4L60-E/4L70-E |

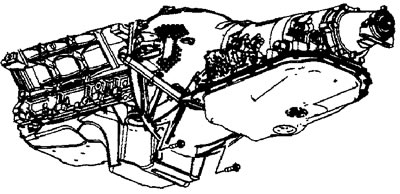

K bodu 17 automatická prevodovka 4L80-E |
18. Na modeloch s automatickou prevodovkou 6L80-E odskrutkujte spodné ľavé a pravé upevňovacie skrutky automatickej prevodovky.

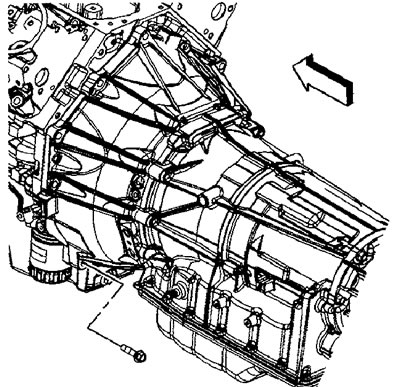

Automatická prevodovka 6L80-E, ľavá skrutka |

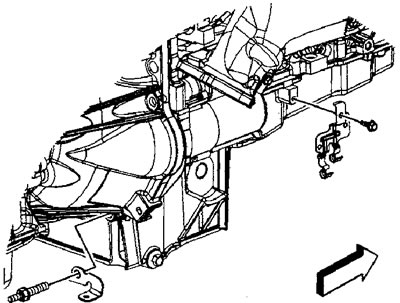

Automatická prevodovka 6L80-E, pravá skrutka |

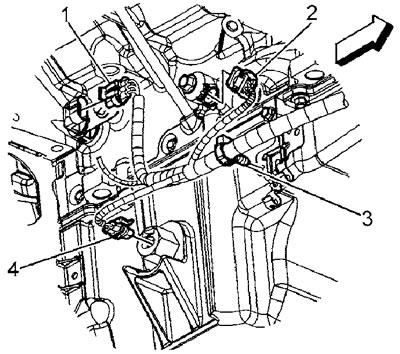

19. Odpojte konektor snímača hladiny oleja (4).
20. Odstráňte podpornú sponu káblového zväzku motora (3) z držiaka potrubia chladiča oleja.

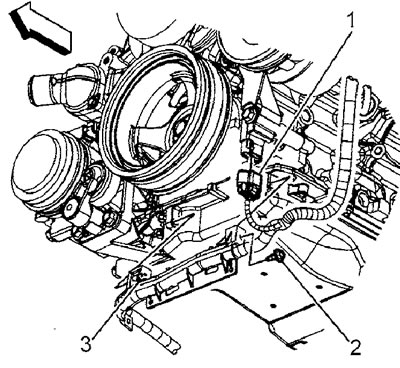

21. Uvoľnite skrutku (2) kanála kábla batérie.
22. Odstráňte kanálový kolík (3) z olejovej vane.
23. Uvoľnite rúrky chladiča kvapaliny automatickej prevodovky zo spony olejovej vane.

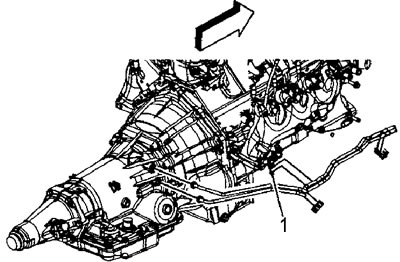

Zobrazené sú automatické prevodovky 4L60-E/4L70-E

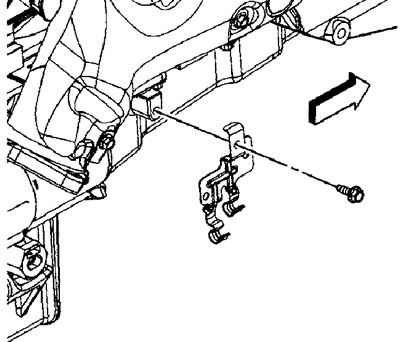

24. Uvoľnite skrutku zaisťujúcu príchytku rúrky chladiča k olejovej vani a príchytku odstráňte.

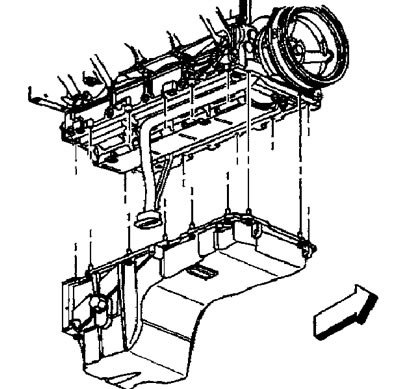

25. Uvoľnite upevňovacie skrutky olejovej vane.
26. Odstráňte olejovú vaňu.
27. Ak inštalujete starý zásobník, pokračujte v inštalácii. V opačnom prípade odvŕtajte nity (2) zaisťujúce tesnenie olejovej vane, odstráňte tesnenie (1), tesnenie a nity zlikvidujte.
Poznámka: Nie je potrebné prinitovať nové tesnenie k panvici.
Inštalácia
Pozor: umiestnenie otvoru pre spodné upevňovacie skrutky automatickej prevodovky je rozhodujúce pre tuhosť vyrovnania pohonnej jednotky. Je dôležité, aby zadná časť olejovej vane nikde nevyčnievala za zadnú rovinu bloku valcov.
Skoré modely
1. Ak je odstránené, nainštalujte nové tesnenie olejovej vane.

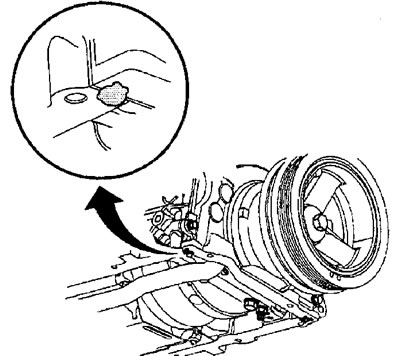

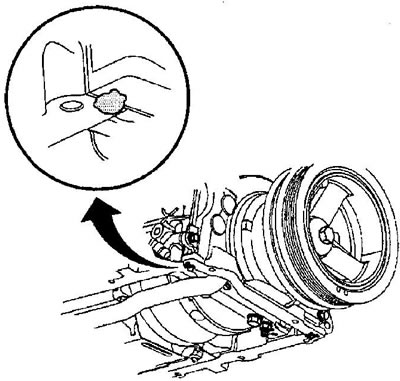

2. Na spoje plošín bloku a krytov motora naneste pásik tesniacej hmoty s priemerom približne 5 mm a dĺžkou 20 mm. Výstupok tesnenia predného alebo zadného krytu nie je potrebné odrezávať.
3. Nainštalujte panvu a tesnenie na motor pomocou dvoch skrutiek.
Pozor: Zarovnajte otvory olejového potrubia bloku valcov s otvormi tesnenia olejovej vane.
4. Nainštalujte zostávajúce upevňovacie skrutky panvy.
5. Rukou utiahnite upevňovacie skrutky panvy.
6. Ak je nainštalovaná automatická prevodovka 4L80-E, nainštalujte a rukou utiahnite skrutky krytu meniča krútiaceho momentu.
7. Ak je nainštalovaná automatická prevodovka 4L80-E, nainštalujte skrutku a závrtnú skrutku, ktoré zaisťujú pravú stranu automatickej prevodovky.
8. Namontujte ľavú spodnú montážnu skrutku automatickej prevodovky. Utiahnite:
- a) skrutky upevňujúce panvicu k prednému krytu. Uťahovací moment 25 Nm.
- b) skrutky upevňujúce zásobník k zadnému krytu. Uťahovací moment 12 Nm.
- c) skrutky na upevnenie krytu automatickej prevodovky a meniča krútiaceho momentu. Uťahovací moment 50 Nm.
9. Nainštalujte svorku kábla batérie na podnos a utiahnite upevňovaciu skrutku. Uťahovací moment 9 Nm.
10. Pripevnite rúrky chladiča motorového oleja ku svorke kábla batérie.
11. Pripevnite kábel batérie k štartéru, zaistite kábel na spone.
12. Vložte prídržný kolík kanála kábla batérie do olejovej vane.
13. Utiahnite upevňovaciu skrutku káblového kanála. Uťahovací moment 12 Nm.
14. Pripojte konektor snímača hladiny motorového oleja.
15. Nainštalujte kryt automatickej prevodovky a utiahnite upevňovaciu skrutku. Uťahovací moment 12 Nm.
16. Nainštalujte priečny nosník. Utiahnite upevňovacie skrutky priečneho nosníka. Uťahovací moment 100 Nm.
17. Nainštalujte ochranu olejovej vane. Utiahnite upevňovacie skrutky ochrany. Uťahovací moment 20 Nm.
18. Nainštalujte kryt automatickej prevodovky, utiahnite upevňovacie skrutky krytu. Uťahovací moment 12 Nm.
19. Zdvihnite prednú nápravu do montážnej polohy.
20. Nainštalujte hornú skrutku a maticu, ktoré zaisťujú kryt koncového prevodu. Maticu dotiahnite rukou.
21. Nainštalujte spodnú skrutku a maticu, ktoré zaisťujú kryt koncového prevodu. Utiahnite horné a spodné skrutky. Uťahovací moment 100 Nm.
23. Naskrutkujte upevňovacie matice nosníka prednej nápravy a utiahnite matice. Uťahovací moment 100 Nm.
24. Odstráňte zdvihák spod mostového nosníka.
25. Dotiahnite vypúšťaciu skrutku olejovej vane, nainštalujte olejový filter a naplňte motorový olej.
Neskoré modely
1. Ak je odstránené, nainštalujte nové tesnenie olejovej vane.
2. Na spoje plošín bloku a krytov motora naneste pásik tesniacej hmoty s priemerom približne 5 mm a dĺžkou 20 mm. Výstupok tesnenia predného alebo zadného krytu nie je potrebné odrezávať.
3. Nainštalujte jednu upevňovaciu skrutku panvice do panvice, aby ste zaistili tesnenie.
4. Nainštalujte zásobník na miesto a rukou utiahnite upevňovacie skrutky.
5. Namontujte spodné upevňovacie skrutky automatickej prevodovky, skrutky dotiahnite rukou.
6. Utiahnite skrutky upevňujúce panvicu k prednému krytu. Uťahovací moment 25 Nm.
7. Utiahnite skrutky upevňujúce panvicu k zadnému krytu. Uťahovací moment 12 Nm.
8. Dotiahnite upevňovacie skrutky olejovej vane k bloku valcov. Uťahovací moment 50 Nm.
9. Nainštalujte podpornú sponu potrubia chladiča chladiacej kvapaliny na panvicu a utiahnite upevňovaciu skrutku. Uťahovací moment 9 Nm.
10. Pripevnite rúrky chladiča chladiacej kvapaliny k príchytke.
11. Vložte upevňovací kolík kanála kábla batérie do zásobníka a utiahnite upevňovaciu skrutku kanála. Uťahovací moment 12 Nm.
12. Pripojte konektor snímača hladiny oleja.
13. Pripevnite káblový zväzok motora k príchytke rúrky chladiča oleja.
14. Pred inštaláciou priečnika odstráňte všetky zvyšky starého lepidla z rámu a priečnika, vyčistite závity montážnych skrutiek a matíc a na závity skrutiek naneste zaisťovacie lepidlo.
15. Nainštalujte priečnik a utiahnite upevňovacie skrutky a matice. Uťahovací moment: séria 2500 120 Nm, séria 1500 100 Nm.
16. Nainštalujte ľavý kryt automatickej prevodovky. Utiahnite upevňovaciu skrutku. Uťahovací moment 12 Nm.
17. Nainštalujte pravý kryt automatickej prevodovky. Utiahnite upevňovaciu skrutku. Uťahovací moment 12 Nm.
18. Nainštalujte nový olejový filter:
- a) Namažte tesniaci krúžok filtra motorovým olejom.
- b) Utiahnite filter. Uťahovací moment 30 Nm.
19. Dotiahnite vypúšťaciu skrutku olejovej vane. Uťahovací moment 25 Nm.
20. Nainštalujte skriňu rozvodovky prednej nápravy.
21. Nainštalujte hrebeň riadenia na miesto. Utiahnite upevňovacie skrutky. Uťahovací moment: skrutky na ľavej strane 200 Nm, skrutky na pravej strane 100 Nm.
22. Nainštalujte ochranu motora. Utiahnite upevňovacie skrutky. Uťahovací moment 28 Nm.
23. Spustite vozidlo.
24. Naplňte motor motorovým olejom. Naštartujte motor a skontrolujte, či nedochádza k úniku oleja.
