Процедура за отстраняване
Цилиндрична група 1 - сензор 1
1. Изключете отрицателния кабел на акумулатора.
Забележка: Сензорът за кислород има неразглобяем гъвкав кабел и конектор. Не отстранявайте гъвкавия кабел от сензора за кислород. Повреда или отстраняване на гъвкавия проводник или конектор ще повлияе на работата на сензора за кислород. Работете внимателно с кислородния сензор. Не изпускайте сензора за кислород.

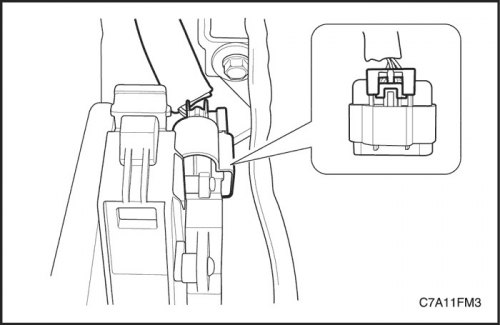

2. Разкачете конектора на горния нагрят кислороден сензор в задната част на главата на цилиндъра на група цилиндър 1.
3. Свалете предната изпускателна тръба. Вижте Част 1G3, Изпускателна система - HFV6 3.2L.
4. Свалете задния каталитичен конвертор. Вижте Част 1G3, Изпускателна система - HFV6 3.2L.
5. Свалете задния изпускателен колектор. Вижте Част 1C2, "Механика на двигателя - HFV6 3.2L".
Внимание! Охладете двигателя, преди да свалите кислородния сензор. Премахването на сензора за кислород на горещ двигател може да повреди резбите в изпускателния колектор.
6. Като използвате DW170-010 инструмент за отстраняване/монтиране на кислороден сензор, внимателно отстранете горния нагреваем кислороден сензор от задния изпускателен колектор.
Цилиндрична група 1 - сензор 2
1. Изключете отрицателния кабел на акумулатора.
2. Изключете съединителя на долния нагрят кислороден сензор.
Внимание! Охладете двигателя, преди да свалите кислородния сензор. Премахването на сензора за кислород на горещ двигател може да повреди резбите в изпускателния колектор.
3. Като използвате DW170-010 инструмент за отстраняване/монтиране на кислороден сензор, внимателно отстранете долния нагрят кислороден сензор от изпускателната тръба.
Цилиндрична група 2 - сензор 1
1. Изключете отрицателния кабел на акумулатора.
2. Разкачете горния съединител на кислородния сензор.
Внимание! Охладете двигателя, преди да свалите кислородния сензор. Премахването на сензора за кислород на горещ двигател може да повреди резбите в изпускателния колектор.
3. Като използвате DW170-010 инструмент за отстраняване/монтиране на кислороден сензор, внимателно отстранете горния нагреваем кислороден сензор от предния изпускателен колектор.
Цилиндрична група 2 - сензор 2
1. Изключете отрицателния кабел на акумулатора.
2. Изключете съединителя на долния нагрят кислороден сензор.
Внимание! Охладете двигателя, преди да свалите кислородния сензор. Премахването на сензора за кислород на горещ двигател може да повреди резбите в изпускателния колектор.
3. Отстранете долния нагрят кислороден сензор от изпускателната тръба.
Процедура за инсталиране
Важно: За резбите на сензора за кислород се използва специална смес против задръстване. Този състав се състои от течен графит и стъклени перли. Графитът изгаря, но стъклените перли остават и улесняват премахването на сензора. Нови или обновени сензори вече имат сместа, нанесена върху резбите. Ако сензорът е отстранен от двигателя или монтиран отново, не забравяйте да нанесете смес против залепване върху резбите, преди да инсталирате отново.
Цилиндрична група 1 - сензор 1
1. Ако е необходимо, намажете резбите на нагретия кислороден сензор със смазка против задръстване.
2. Като използвате DW170-010 инструмент за отстраняване/монтиране на кислороден сензор, внимателно монтирайте горния нагреваем кислороден сензор върху задния изпускателен колектор. Не отстранявайте гъвкавия кабел от сензора за кислород. Повреда или отстраняване на гъвкавия проводник или конектор ще повлияе на работата на сензора за кислород. Работете внимателно с кислородния сензор. Не изпускайте сензора за кислород.
Стегнете
Затегнете нагрятия кислороден сензор до 50 Nm (37 lb-ft).
Цилиндрична група 1 - сензор 2
1. Ако е необходимо, намажете резбите на нагретия кислороден сензор със смазка против задръстване.
2. Като използвате DW170-010 инструмент за отстраняване/монтиране на кислороден сензор, монтирайте долния нагрят кислороден сензор върху изпускателната тръба.
Стегнете
Затегнете нагрятия кислороден сензор до 50 Nm (37 lb-ft).
3. Свържете конектора на горния нагреваем кислороден сензор.
4. Свържете отрицателния кабел на акумулатора.
Цилиндрична група 2 - сензор 1
1. Ако е необходимо, намажете резбите на нагретия кислороден сензор със смазка против задръстване.
2. Като използвате DW170-010 инструмент за отстраняване/монтиране на кислороден сензор, внимателно монтирайте горния нагреваем кислороден сензор върху предния изпускателен колектор.
Стегнете
Затегнете нагрятия кислороден сензор до 50 Nm (37 lb-ft).
3. Свържете конектора на горния нагреваем кислороден сензор.
4. Свържете отрицателния кабел на акумулатора.
Цилиндрична група 2 - сензор 2
1. Ако е необходимо, намажете резбите на нагретия кислороден сензор със смазка против задръстване.
2. Като използвате DW170-010 инструмент за отстраняване/монтиране на кислороден сензор, монтирайте долния нагрят кислороден сензор върху изпускателната тръба.
Стегнете
Затегнете нагрятия кислороден сензор до 50 Nm (37 lb-ft).
3. Свържете съединителя на долния нагреваем кислороден сензор.
4. Свържете отрицателния кабел на акумулатора.
