Премахване
Поставете колата на асансьор, изключете запалването и дръпнете ръчната спирачка.
Повдигнете капака на колата и извадете проводника от отрицателния извод на акумулатора.
Свалете капачката на маслото и екрана на двигателя.
Поставете тапата маслоналивной на вратата на място.

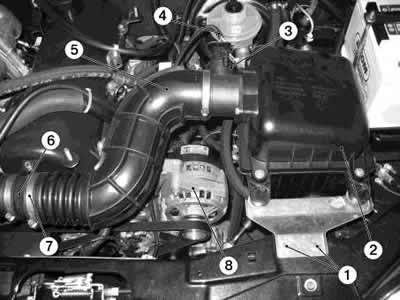

Фиг.7-12. Премахване на въздушния филтър:
1 - монтажен болт на скобата на въздушния филтър;
2 - въздушен филтър;
3 - сензор за масов въздушен поток;
4 - кабелен сноп на системата за запалване;
5 - маркуч на входната тръба;
6 - дистанционер;
7 - скоба за маркуч на всмукателната тръба;
8 - генератор.
Развийте 4 болта 1, фиг. 7-12, закрепващи скобата на въздушния филтър 2 към тялото. Разхлабете скоба 7 и изключете маркуча 5 на всмукателната тръба от дистанционера 6. Изключете съединителя на кабелния сноп 4 на проводниците на системата за запалване от сензора 3 на масовия въздушен поток.
Отстранете въздушния филтър със сензора за масов въздушен поток и маркуча на всмукателния колектор.
Отверните на 3-4 оборота 2 гайка скоба за закрепване на теглително валяк и разхлабете завъртане на болта 1, фиг. 7-13, механизъм за натягане на колана с помощни агрегати опъване на ремъка 3.
Фиг.7-13. Премахване на генератора:
1 - болт на механизма за обтягане на спомагателния задвижващ ремък;
2 - гайка на монтажния болт на генератора към скобата;
3 - ремък на алтернатора;
4 - генератор;
5 - електрически проводници на генератора.
Свалете задвижващия ремък на аксесоарите от шайбата.
Изключете електрическите проводници 5 от генератора.
Развийте 2-те гайки на болтовете 2, закрепващи генератора към скобата, свалете 2-те болта и свалете генератора.
Монтиране
За да инсталирате генератора, изпълнете операциите в обратния ред на отстраняването.
Монтирайте задвижващия ремък на аксесоарите, регулирайте напрежението му, като следвате препоръките в подраздела "Регулиране на напрежението на спомагателния задвижващ ремък". При това: момент на затягане на гайки, болтове — 15...24 Нм (1,5...2,4 csc·m).
