Змест: Зняцце ↧ Ўстаноўка ↧
Зняцце
1. Зніміце впускной калектар.
Раннія мадэлі
2. Асцярожна выньце гумовыя заглушкі.
3. Адлучыце раздымы праводкі датчыкаў дэтанацыі.

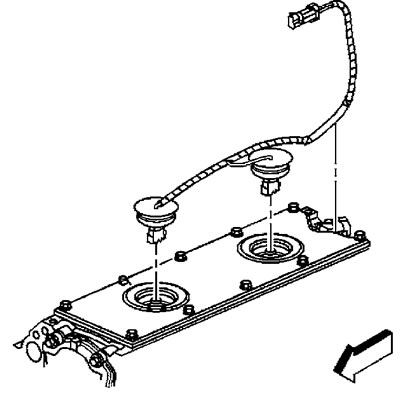

4. Зніміце датчыкі дэтанацыі.

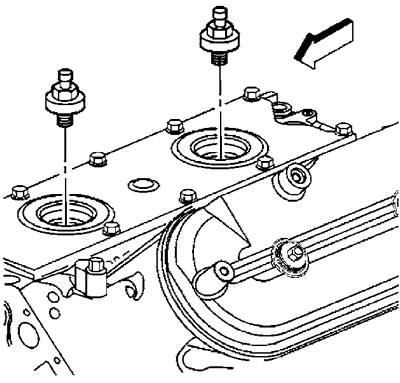

5. Адкруціце балты мацавання вечка развалу блока.

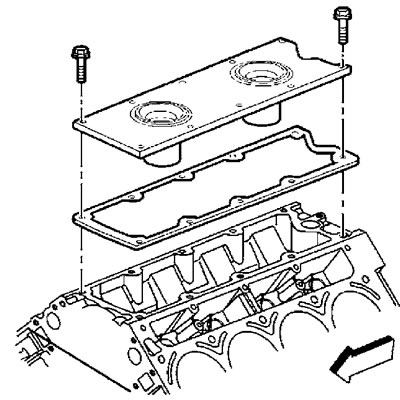

6. Зніміце вечка развалу, выкіньце пракладку вечка.

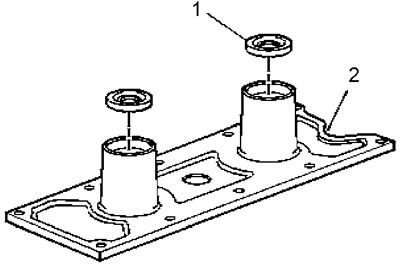

7. Выдаліце з вечка (2) ушчыльненні (1) датчыкаў дэтанацыі.
Познія мадэлі

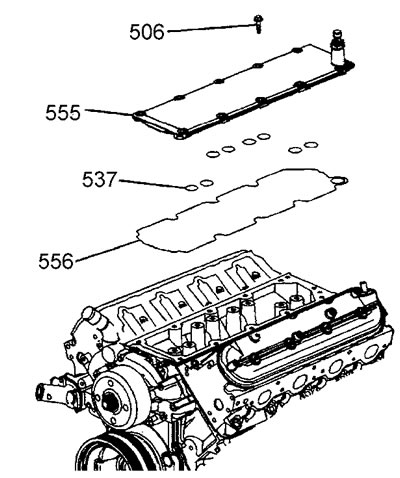

2. Адкруціце балты (506) мацавання вечка развалу блока.
3. Зніміце вечка развалу (555) і пракладку (556).
4. Зніміце з вечка ўшчыльняльныя кольцы (537).

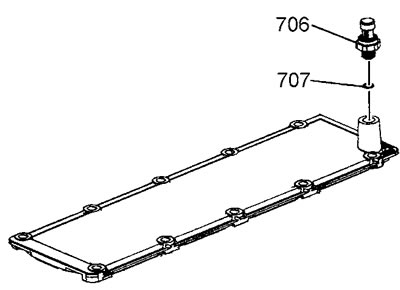

5. Зніміце датчык ціску алею (706) і ўшчыльняльную шайбу (707).
Ўстаноўка
Увага: перад усталёўкай прамыйце вечка і выдаліце рэшткі старой пракладкі.
Раннія мадэлі
1. Вышмаруйце НОВЫЯ ўшчыльненні датчыкаў дэтанацыі чыстым маторным маслам.
2. Усталюйце ўшчыльненні датчыкаў дэтанацыі ў вечка развалу блока.
3. Усталюйце НОВУЮ пракладку вечка развалу і само вечка на блок цыліндраў.
4. Усталюйце і зацягніце балты мацавання накрыўкі. Момант зацяжкі 25 Нм.
5. Усталюйце і зацягніце датчыкі дэтанацыі. Момант зацяжкі 20 Нм.
6. Падлучыце раздымы датчыкаў.
7. Усталюйце гумовыя заглушкі.
8. Усталюйце ўпускны калектар.
Познія мадэлі
1. Вырабіце на разьбярства датчыка ціску алею герметык.
2. Усталюйце новую ўшчыльняльную шайбу (707) і загарніце датчык ціску алею (706). Момант зацяжкі 35 Нм.
3. Вышмаруйце ўшчыльняльныя кольцы вечка маторным алеем.
4. Усталюйце ўшчыльняльныя кольцы ў вечка развалу.
5. Усталюйце вечка на рухавік і зацягніце балты мацавання. Момант зацяжкі 25 Нм.
6. Усталюйце ўпускны калектар.
