Змест: Зняцце ↧ Ўстаноўка ↧
Зняцце
1. Падніміце аўтамабіль.
2. Зліце алей з рэдуктара пярэдняга маста.

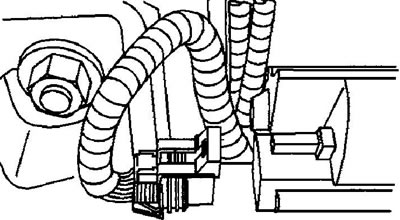

3. Адлучыце раз'ём праводкі прывада ўключэння маста.

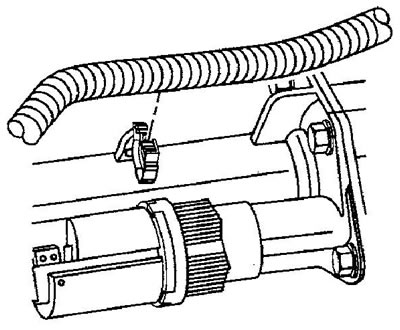

4. Вызваліце правады прывада ўключэння маста з кліпсы падтрымкі на бэльцы маста.
5. Зніміце цягі стабілізатара папярочнай устойлівасці (рэдуктар 9,25 цаляў) ці амартызатара (рэдуктар 8,25 цаляў).
6. Адкруціце балты мацавання прываднага вала кола да паўвосі моста.

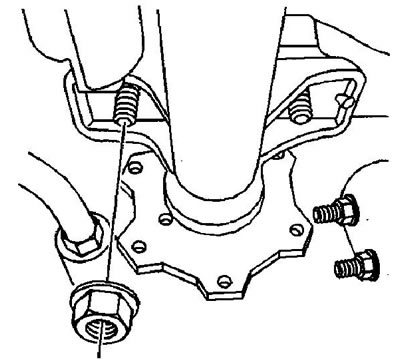

7. Адкруціце гайкі мацавання бэлькі маста да кранштэйна.
8. На мадэлях серый 2500 і 3500 выканайце наступныя аперацыі для забеспячэння дадатковай працоўнай прасторы:
- а) Адкруціце гайкі мацавання кранштэйна пярэдняга маста да рамы.

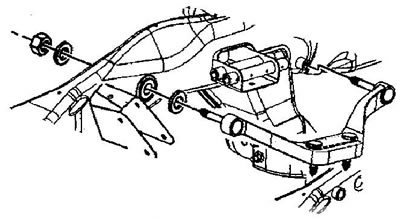

- б) ссуньце кранштэйн пярэдняга моста ў напрамку рухавіка. Магчыма прыйдзецца адцягнуць уніз бэльку маста і/ці пацягнуць угару кранштэйн.

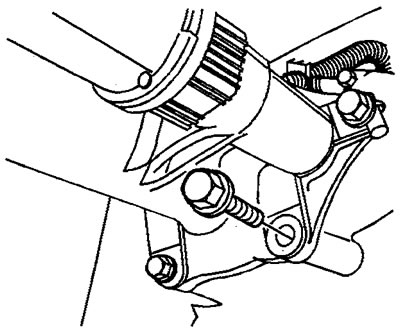

9. Адкруціце ніты мацавання бэлькі маста да картэра рэдуктара.

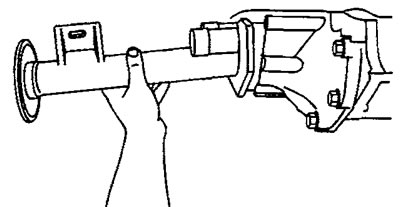

10. Асцярожна аддзеліце бэльку маста ад картэра дыферэнцыяла.
Увага: трымайце адкрыты канец бэлькі маста ўверх.

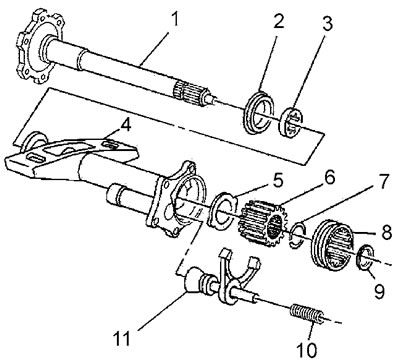

11. На мадэлях з рэдуктарам 8,25 цаляў зніміце з бэлькі маста наступныя дэталі:
Раннія мадэлі
- а) Унутраную спружыну (10) відэльцы счаплення.
- б) Вілку счаплення (11).
- в) Рэгулявальную шайбу (9).
- г) Муфту счаплення (8).
- д) Шасцярню счаплення (6):
- зацісніце бэльку маста (4) у цісках за фланец мацавання.
- ударам малатка з байком з мяккага металу выбіце паўвось (1) з шасцярні (6), зніміце шасцярню.
- е) Упартую шайбу (5).

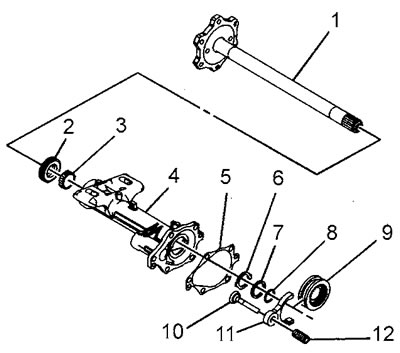

Познія мадэлі
- а) Унутраную спружыну (12).
- б) Вілку счаплення (11).
- в) Цягу відэльца (10).
- г) Муфту счаплення (9).
- д) стопарнае кольца паўвосі (8).
- е) Першую ўпартую шайбу (7).
- ж) Другую ўпартую шайбу (6).
- з) Пракладку бэлькі маста (5).

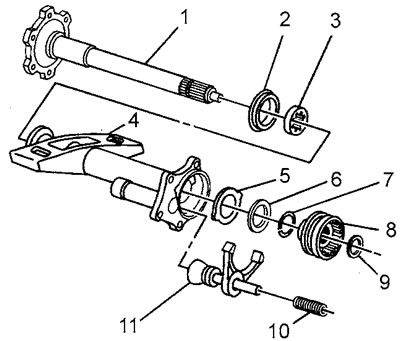

12. На мадэлях з рэдуктарам 9,25 цаляў зніміце з бэлькі маста наступныя дэталі:
- а) Унутраную спружыну (10) відэльцы счаплення.
- б) Вілку счаплення (11).
- в) Рэгулявальную шайбу (9).
- г) Муфту счаплення (8).
- д) стопарнае кольца (7).
- е) Упартыя шайбы (5) і (6).

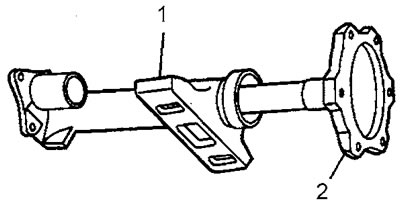

13. Выміце з бэлькі (1) паўвось (2). Пры неабходнасці скарыстайцеся малатком з байком з мяккага металу.
14. Выдаліце з бэлькі сальнік і падшыпнік паўвосі
Ўстаноўка
1. Усталюйце ў бэльку маста новыя падшыпнік і сальнік паўвосі.
2. Устанавіце паўвось у бэльку моста. Пры неабходнасці скарыстайцеся малатком з байком з мяккага металу.
3. Усталюйце паўвось вертыкальна на фланец падлучэння вала прывада кола.
4. На мадэлях з рэдуктарам 8,25 цаляў устанавіце наступныя дэталі:
Раннія мадэлі
- а) Упартую шайбу, сумясціўшы выступы шайбы з пазамі ў бэльцы маста. Рэкамендацыя: для ўтрымання ўпартай шайбы на месцы вышмаруйце яе кансістэнтнай змазкай.
- б) Стопарную шайбу ў шасцярню счаплення.
- в) Шасцярню счаплення на паўвось да зашчоўквання стопарнага кольцы. Пры неабходнасці скарыстайцеся малатком з байком з мяккага металу.
- д) Рэгулявальную шайбу патрэбнай таўшчыні.
- е) Муфту счаплення.
- ж) Вілку счаплення.
- з) Унутраную спружыну відэльца счаплення.
Познія мадэлі
- а) Другую ўпартую шайбу.
- б) Першую ўпартую шайбу.
- в) Стопарнае кольца паўвосі.
- г) Муфту счаплення.
- д) Цягу відэльца.
- е) Вілку счаплення.
- ж) Унутраную спружыну.
- з) Пракладку бэлькі маста.
5. На мадэлях з рэдуктарам 9,25 цаляў устанавіце наступныя дэталі:
- а) Упартую шайбу, сумясціўшы выступы шайбы з пазамі ў бэльцы маста. Рэкамендацыя: для ўтрымання ўпартай шайбы на месцы вышмаруйце яе кансістэнтнай змазкай.
- б) Другую ўпартую шайбу.
- в) Стопарнае кольца на паўвось.
- г) Рэгулявальную шайбу патрэбнай таўшчыні.
- д) Муфту счаплення.
- е) Вілку счаплення.
- ж) Унутраную спружыну відэльца счаплення.
6. Вырабіце на фланец бэлькі маста герметык або ўсталюеце новую пракладку.
7. Усталюйце зборку бэлькі маста на картэр рэдуктара.
8. Устанавіце і зацягніце балты мацавання бэлькі маста да рэдуктара. Момант зацяжкі: рэдуктар 8,25 цаляў 55 Н·м; рэдуктар 9,25 цаляў 40 Н·м.
9. На мадэлях серый 1500 і 2500:
- а) Перасуньце кранштэйн пярэдняга маста да рамы. Усталюйце шпількі кранштэйна пярэдняга маста ў фланец паўвосі. Магчыма, прыйдзецца адцягнуць кранштэйны ўверх і/ці адцягнуць бэльку маста ўніз для забеспячэння зазору для ўсталёўкі шпілек.
- б) Зацягніце гайкі мацавання кранштэйна пярэдняга маста да рамы. Момант зацяжкі 90 Н·м.
10. Зацягніце гайкі мацавання бэлькі да кранштэйна. Момант зацяжкі 100 Н·м.
11. Падлучыце вал прывада кола да фланца паўвосі. Зацягніце балты мацавання. Момант зацяжкі 80 Н·м.
12. Усталюйце цягі стабілізатара або амартызатар.
13. Замацуеце на бэльцы маста правады прывада ўключэння маста.
14. Падлучыце раз'ём праводкі прывада ўключэння маста.
15. Заліце ў картэр рэдуктара трансмісійны алей.
16. Апусціце аўтамабіль.
